Productdetails:
|
| Productnaam: | SD/HD/3G SDI Tweerichtingssfp Zendontvanger | Datasnelheid: | 3Gb/s |
|---|---|---|---|
| golflengte: | TX1310nm/RX1550nm | Componenten: | DFB + SPELD |
| Interface: | LC | Bereik: | 40km voor 3g-SDI |
| Garantie: | van 3 jaar | OEM/ODM: | Gesteund |
| Sleutelwoorden: | SD/HD/3G de Zendontvangermodule van SFP BiDi | ||
| Markeren: | SDI Videosfp Zendontvanger,3G videosfp-Zendontvanger,SDI Zendontvanger |
||

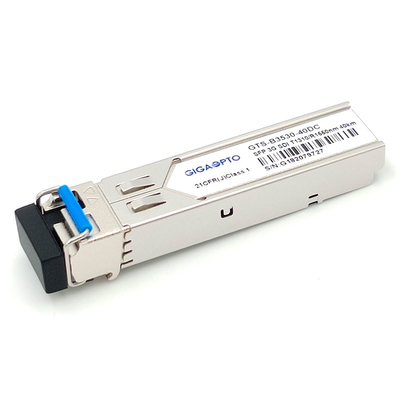

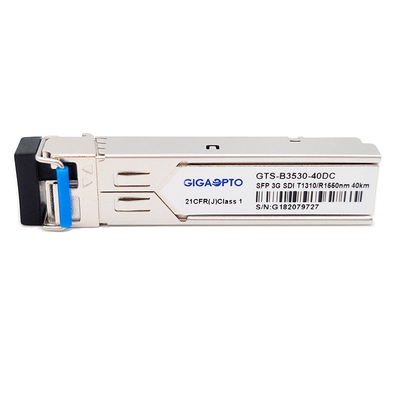

SD/HD/3G SDI Videosfp BIDI LC TX1310nm RX1550nm 40km Zendontvangermodule MSA
Functionele Specificatie
| Productnaam | 3G SDI Tweerichtingssfp | Artikelnummer | Gts-b3530-40DC |
| Datasnelheid | 2.97Gb/s | MSA/Non-MSA Pinout | MSA |
| Module-type | Zendontvanger | Werkende Temperaturen. | 0°C aan 70°C |
| Golflengte | TX1310nm/RX1550nm | Max Optical Distance | 40km |
| Schakelaar | LC simplexupc | Kabeltype | SMF |
| Zendertype | DFB BiDi | Ontvangerstype | SPELD |
| Voedingvoltage | 3.3V | Totale (Maximum) Stroom | 450mA |
| TX optische Macht | -2~ +3dBm | Rxgevoeligheid (3g-SDI) | < -18dB=""> |
| Rxgevoeligheid (hd-SDI) | < -21dB=""> | ||
| Rxgevoeligheid (BR-SDI) | < -22dB=""> | ||
| Uitstervenverhouding | >5.0dB | Overbelasting | > 0dBm |
| Pathologische Patronen | Steun | DDM | Ja |
| OEM/ODM | Gesteund | Garantie | van 3 jaar |
| Toepassing | Periodieke Digitale Interface (SDI) norm Compatibele elektro-optische interface 297-2006 van SMPTE Verre digitale vertoning of veiligheidstoezichtsystemen Professionele videouitzending Digitaal bioskoopsysteem |
||
Beschrijving
Gts-b3530-40DC van Gigaopto is 1 optische die de zendontvangermodule van vezelbidi SFP wordt ontworpen om optische periodieke digitale signalen over te brengen en te ontvangen zoals die in SMPTE 297-2006 wordt bepaald.
De zendontvanger wordt ontworpen om over te brengen/ontvangt datasnelheden van 50Mbps aan 2.97Gbps en steunensdi pathologische patronen voor SMPTE 259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodiek tarief, een maximumafstand van 40 km is uitvoerbaar met de pathologische signalen van 3Gbps over een single-mode vezel (SMF) met simplexlc-schakelaar
Het is met een de laserzender van 1310nm DFB. De ontvangerssectie gebruikt een geïntegreerde 1550nm-detectorvoorversterker opgezet in een optische kopbal en een het beperken post-versterker IC.
De zendontvanger is volgzaam met Multi-Source Overeenkomst van SFP (MSA), het met de de speldschakelaar van SFP+ 20 is om heet stopvermogen toe te staan. De digitale kenmerkende functies zijn beschikbaar via een I2C.
Nota: Deze tweerichtingseenheid moet met een andere zendontvanger (onze gts-b5330-40DC) of netwerkapparatuur van bijkomende golflengten worden gebruikt.
Eigenschappen
Toepassing
PIN Definition
