Productdetails:
|
| Productnaam: | de Optische Zendontvanger van 3G SMPTE BiDi | Bandbreedte: | 50Mb/s - 2.97Gb/s |
|---|---|---|---|
| golflengte: | TX1550nm/RX1310nm | Componenten: | DFB Laser/PIN |
| Schakelaar: | Simplexlc | Afstand: | 10km voor 3g-SDI |
| Sleutelwoorden 1: | SD/HD/3G de Module van SFP BiDi | Sleutelwoorden 2: | SD/HD/3G-uitzending SFP |
| Markeren: | 3Gb/S kies Wijze BiDi SFP uit,10km Enige Wijze BiDi SFP,De Module van BiDisfp |
||

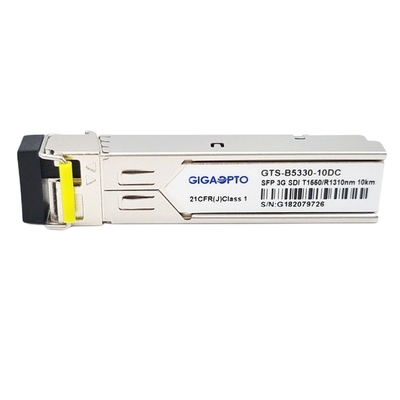

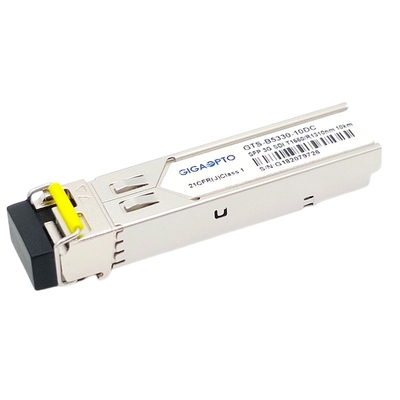

3Gbps de Zender en de Ontvangersmodule van MSA SMPTE SFP BiDi TX1550nm/RX1310nm 10km voor sd/hd/3g-SDI LC SMF DDM
Functionele Specificatie
| Productnaam | 3G SMPTE BiDi SFP | Deel/Aantal | Gts-b5330-10DC |
| Bitrate | 50Mbit/s - 2.97Gbit/s | MSA Pinout | Ja |
| Module-type | Zender + Ontvanger | Temperaturen. | Com. |
| Golflengte | TX1550nm/RX1310nm | Vezelafstand | 10km |
| Schakelaar | Simplexlc | Vezeltype | SMF |
| LD-Type | DFB BiDi | PD Type | SPELD |
| Voedingvoltage | 3.3V | Totale (Typische) Stroom | 200mA |
| TX macht (dBm) | -5~0dBm | Gevoeligheid voor SMPTE 424M 2,97 Gb/s | < -18dBm=""> |
| Gevoeligheid voor SMPTE 292M 1,485 Gb/s | < -20dBm=""> | ||
| Uitstervenverhouding | >5.0dB | Macht-begroting | 12dB |
| Pathologische Patronen | Steun | DDM | Ja |
| Laserveiligheid | Klasse 1 | OEM/ODM | Gesteund |
| Protocollen | SFP MSA | ||
| Toepassing | SD/HD/3G SDI | ||
Beschrijving
Gts-b5330-10DC van Gigaopto is 1 optische die de zendontvangermodule van vezel Tweerichtingssfp wordt ontworpen om optische periodieke digitale signalen over te brengen en te ontvangen zoals die in SMPTE 297-2006 wordt bepaald.
De zendontvanger wordt ontworpen om over te brengen/ontvangt datasnelheden van 50Mbps aan 2.97Gbps en steunensdi pathologische patronen voor SMPTE 259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodiek tarief, een maximumafstand van 10 km is uitvoerbaar met de pathologische signalen van 3Gbps over een single-mode vezel (SMF) met simplexlc-schakelaar
Het is met een de laserzender van 1550nm DFB. De ontvangerssectie gebruikt een geïntegreerde 1310nm-detectorvoorversterker opgezet in een optische kopbal en een het beperken post-versterker IC.
De zendontvanger is volgzaam met Multi-Source Overeenkomst van SFP (MSA), het met de de speldschakelaar van SFP+ 20 is om heet stopvermogen toe te staan. De digitale kenmerkende functies zijn beschikbaar via een I2C.
Nota: Deze tweerichtingseenheid moet met een andere zendontvanger of netwerkapparatuur van bijkomende golflengten worden gebruikt.
Eigenschappen
Toepassing
PIN Definition
