Productdetails:
|
| Productnaam: | 3G digitale Videobidi SFP | Bandbreedte: | 50 Mbps - 2,97 Gbps |
|---|---|---|---|
| golflengte: | 1310nm-TX/1550nm-RX | Optische Componenten: | DFB+PIN |
| Schakelaar: | Simplexlc | Transmissie: | 10km voor 3g-SDI |
| Garantie: | 3 jaar | Sleutelwoorden 1: | SD/HD/3G de Zendontvangermodule van SFP BiDi |
| Sleutelwoorden 2: | 3G SDI BiDi 1310nm/1550nm 10km | ||
| Markeren: | MSA SFP BiDi,Videosfp BiDi,10km Zendontvangermodule |
||

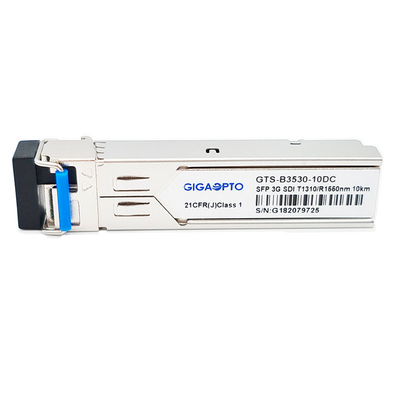

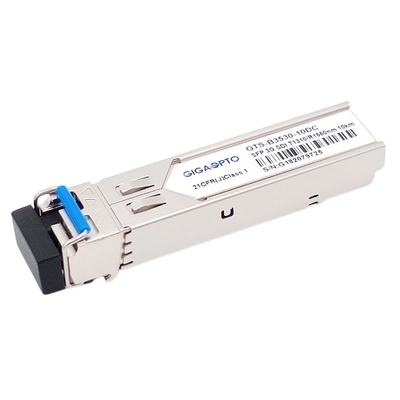

3G BiDi SFP 1310nm-TX/1550nm-RX 10km de Video Pathologische Module van de Patronenzendontvanger voor sd/hd/3g-SDI LC SMF DMI MSA Pinout
Functionele Specificatie
| Productnaam | 3G digitale Videobidi SFP | Deel/Aantal | Gts-b3530-10DC |
| Datasnelheid | 2.97Gb/s | MSA Pinout | Ja |
| Module-type | Zendontvanger | Werkende Temperaturen. | 0°C aan 70°C |
| Golflengte | 1310nm-TX/1550nm-RX | Afstand | 10km |
| Schakelaar | LC | Media | SMF |
| Zendertype | DFB BiDi | Ontvangerstype | SPELD |
| Voedingvoltage | 3.3V | Totale (Typische) Stroom | 200mA |
| TX optische Macht | -5~0dBm | Ontvang Gevoeligheid | < -18dB=""> |
| Uitstervenverhouding | >5.0dB | Powerbudget | 13dB |
| Pathologische Patronen | gebrek | Diagnostiek | Ja |
| OEM/ODM | Gesteund | Warrnty | 3 jaar |
| Toepassing | SD/HD/3G SDI | ||
Beschrijving
Gts-b3530-10DC van Gigaopto is 1 optische die de zendontvangermodule van vezel Tweerichtingssfp wordt ontworpen om optische periodieke digitale signalen over te brengen en te ontvangen zoals die in SMPTE 297-2006 wordt bepaald.
De zendontvanger wordt ontworpen om over te brengen/ontvangt datasnelheden van 50Mbps aan 2.97Gbps en steunensdi pathologische patronen voor SMPTE 259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodiek tarief, een maximumafstand van 10 km is uitvoerbaar met de pathologische signalen van 3Gbps over een single-mode vezel (SMF) met een simplexlc-schakelaar
De zendontvanger bestaat uit drie secties: een de laserzender van 1310nm DFB, een 1550nm-SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA), Reclocker, en een MCU-controlemechanisme dat. De zendontvanger is volgzaam met Multi-Source Overeenkomst van SFP (MSA), het met de de speldschakelaar van SFP+ 20 is om heet stopvermogen toe te staan. De digitale kenmerkende functies zijn beschikbaar via een I2C.
Eigenschappen
Toepassing
PIN Definition
