Productdetails:
|
| Punt: | 3G SMPTE Videocwdm SFP | Bandbreedte: | 50 Mbit/s - 2,97 Gbit/s |
|---|---|---|---|
| Golflengte/Kanaal: | 1270~1610nm/C21~C61 CWDM | Optische Componenten: | DFB/PIN |
| Interface: | Duplexlc | Afstand: | 40km |
| Garantie: | 36-maand | Sleutelwoorden 1: | SD/HD/3G SDI CWDM SFP |
| Sleutelwoorden 2: | De Zendontvanger van ST420 3G SDI | ||
| Markeren: | 3Gb/S SFP-Zendontvangermodule,Videosfp-Zendontvangermodule,CWDM-Zendontvanger |
||
3g-SDI Videosfp CWDM 1271~1611nm Optische de Zendontvangermodule 40km van MSA DOM van SMF LC
Functionele Specificatie
| Productnaam | 3G-SD/HD/3G-SDI SFP | Deel/Aantal | GTS-Cxx30-40DC |
| Bandbreedte | 50 Mbps - 2,97 Gbps | MSA Pinout | Ja |
| Module-type | Zender + Ontvanger | Milieu | Het werken: 0°C aan 70°C |
| Golflengtekanaal | CWDM (1270~1610) NM | Max Reach | 40km |
| Schakelaartype | Duplexlc | Media | SMF G.652 |
| Zendertype | DFB CWDM | PD Type | SPELD |
| Voedingvoltage | 3.3V | Totale Stroom | (Maximum) 400mA |
| De Macht van de zenderoutput | -2 ~ +3dBm | Rxgevoeligheid (BR-SDI) | < -20dB=""> |
| Rxgevoeligheid (hd-SDI) | < -20dB=""> | ||
| Rxgevoeligheid (3g-SDI) | < -20dB=""> | ||
| Uitstervenverhouding | >5.0dB | RX overbelasting | > 0dBm |
| Pathologische Patronen | gebrek | DDMI | Ja |
| Garantietijd | van 3 jaar | OEM/ODM | Gesteund |
| Toepassing | SMPTE 424M (2.97Gb/s), SMPTE 292M (1.485Gb/s), SMPTE 259M (270/360Mb/s), High-density Videorouter, Uitzendingscamera's, Gigabit Ethernet, oc-48 en 2x-Vezelkanaal | ||
Beschrijving van Digitale Video de Zendontvangerreeksvan 3GCWDMSFP1270nm~1610nm 40km
Deze de Zendontvangermodule wordt van 3g-SDI CWDM SFP ontworpen want dual-channel overbreng/datasnelheden van 50Mbps aan 2.97Gbps ontvang en voor robuuste prestaties in aanwezigheid van SDI pathologische patronen voor SMPTE259M, SMPTE 344M, SMPTE 292M specifiek ontworpen en SMPTE 424M periodieke tarieven, de maximumtransmissieafstand kan tot 40km over single-mode vezel (SMF) met duplexlc-schakelaar bereiken.
Deze module werkt bij een nominale golflengte van CWDM-golflengte. Er zijn achttien centrumgolflengten beschikbaar bij 1270nm aan 1610nm, met elke stap 20nm, helpt dit de klant om de bandbreedte van een bestaande video optische infrastructuur te verhogen zonder nieuwe vezelbundels toe te voegen
De zendontvanger bestaat uit drie secties: een DFB-laserzender, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA) en MCU-controleeenheid die. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan. De digitale kenmerkende functies zijn beschikbaar via een I2C.
De module is volledig volgzaam met SMPTE 297M-2006.
Het opdracht geven van tot Informatie

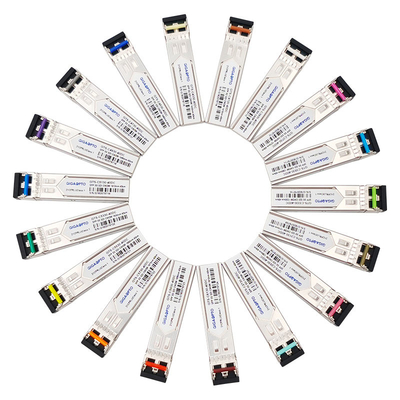

| Artikelnummer | Beschrijving Digitale Video3g CWDM | CWDM-Kanaal | Bereik | MSA | Klinkkleur |
| Gts-c2730-40DC | 3G-SDI CWDM SFP | 1270nm/- C27 | 40km | Y | Lichtpaars |

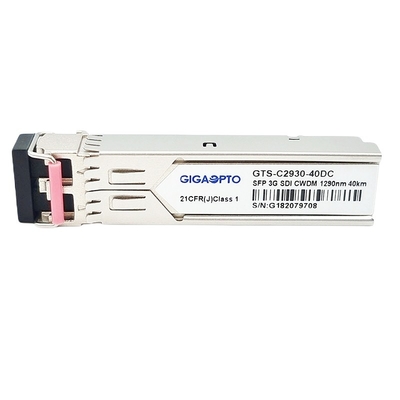

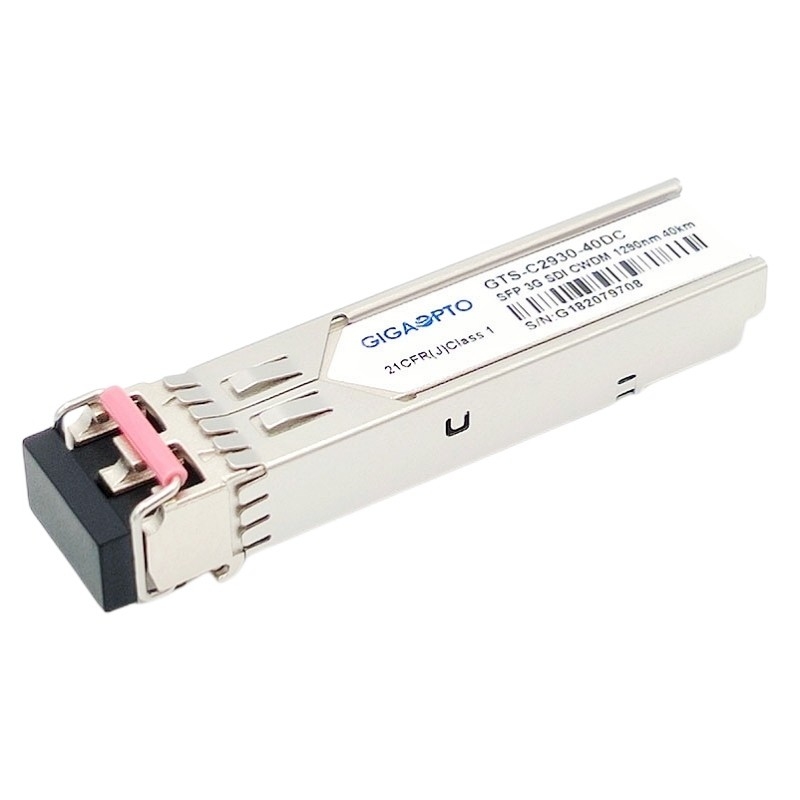

| Gts-c2930-40DC | 3G-SDI CWDM SFP | 1290nm/- C29 | 40km | Y | Hemelblauw |
| Gts-c3130-40DC | 3G-SDI CWDM SFP | 1310nm/- C31 | 40km | Y | Geelgroen |
| Gts-c3330-40DC | 3G-SDI CWDM SFP | 1330nm/- C33 | 40km | Y | Gele Oker |
| Gts-c3530-40DC | 3G-SDI CWDM SFP | 1350nm/- C35 | 40km | Y | Roze |
| Gts-c3730-40DC | 3G-SDI CWDM SFP | 1370nm/- C37 | 40km | Y | Beige |
| Gts-c3930-40DC | 3G-SDI CWDM SFP | 1390nm/- C39 | 40km | Y | Wit |
| Gts-c4130-40DC | 3G-SDI CWDM SFP | 1410nm/- C41 | 40km | Y | Zilver |
| Gts-c4330-40DC | 3G-SDI CWDM SFP | 1430nm/- C43 | 40km | Y | Zwart |
| Gts-c4530-40DC | 3G-SDI CWDM SFP | 1450nm/- C45 | 40km | Y | Geeloranje |
| Gts-c4730-40DC | 3G-SDI CWDM SFP | 1470nm/- C47 | 40km | Y | Grijs |
| Gts-c4930-40DC | 3G-SDI CWDM SFP | 1490nm/- C49 | 40km | Y | Vlolet |
| Gts-c5130-40DC | 3G-SDI CWDM SFP | 1510nm/- C51 | 40km | Y | Blauw |
| Gts-c5330-40DC | 3G-SDI CWDM SFP | 1530nm/- C53 | 40km | Y | Groen |
| Gts-c5530-40DC | 3G-SDI CWDM SFP | 1550nm/- C55 | 40km | Y | Geel |
| Gts-c5730-40DC | 3G-SDI CWDM SFP | 1570nm/- C57 | 40km | Y | Sinaasappel |
| Gts-c5930-40DC | 3G-SDI CWDM SFP | 1590nm/- C59 | 40km | Y | Rood |
| Gts-c6130-40DC | 3G-SDI CWDM SFP | 1610nm/- C61 | 40km | Y | Bruin |
Eigenschappen
Toepassing
PIN Definition
3G SMPTE Videocwdm SFP, 1270nm-1610nm, 40km Dubbele LC, MSA Pinout
