Productdetails:
|
| Productnaam: | De Zendontvanger van CWDM SFP 3g-SDI | Bitrate: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| golflengte: | 1270~1610nm CWDM | Schakelaar: | Duplexlc |
| Afstand: | 20km | Garantie: | van 3 jaar |
| Sleutelwoorden 1: | de Zendontvangermodule van 3G CWDM SFP | Sleutelwoorden 2: | De video optische zendontvanger van SFP |
| Markeren: | 3G SFP-Zendontvangermodule,SDI SFP Zendontvangermodule,de Zendontvangermodule van 1610nm CWDM |
||

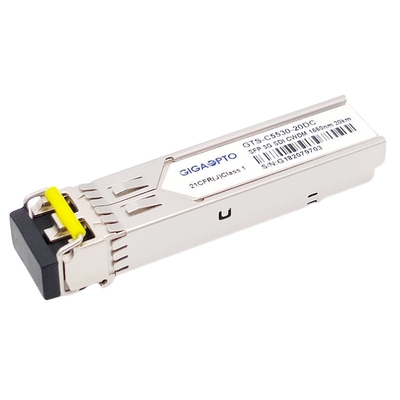

De Zendontvanger van MSA CWDM 1270~1610nm SFP voor Zender sd/hd/3g-SDI & Ontvangers Video Pathologische de Zendontvangermodule van Patronensfp
Functionele Specificatie
| Productnaam | 3G CWDM Videosfp | Bitrate | 50Mbit/s - 2.97Gbit/s |
| Moduletype | Zender + Ontvanger | MSA/Non-MSA Pinout | MSA |
| Vormfactor | SFP | Werkende Temperatuur | Commercieel |
| Golflengtekanaal | CWDM (1270~1610) NM | Afstand | 20km |
| Optische Schakelaar | Duplexlc | Media | SMF |
| Lasertype | DFB CWDM | PD Type | SPELD |
| Leveringsvoltage | 3.3V | Leveringsstroom | 400mA (Type.) |
| TX macht | -5~0dBm | Ontvangersgevoeligheid | < -18dB=""> |
| Macht-begroting | 13dB | Ontvangersoverbelasting | > -3dBm |
| DDM/DMI | Gesteund | Uitsterven-verhouding | >6dB |
| Pathologische Patronen | Met | Garantie | 3 jaar |
| OEM/ODM | Gesteund | Gewicht | 25gram |
| Toepassing | SD/HD/3G SDI | ||
Productenbeschrijving van 3de Zendontvangerreeksenvan g-SDICWDMSFP1270nm~1610nm
Deze de Zendontvangermodule wordt van 3g-SDI CWDM SFP ontworpen om over te brengen/ontvangt datasnelheden van 50Mbps aan 2.97Gbps en voor robuuste prestaties in aanwezigheid van SDI pathologische patronen voor SMPTE259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodieke tarieven specifiek ontworpen. De module is volledig volgzaam met SMPTE 297M-2006.
Het verstrekt de maximumtransmissieafstand van 20km over single-mode vezel bij de pathologische signalen van 2.97Gbps. Het is beschikbaar voor alle 18 CWDM-kanalen van 1271nm aan 1611nm-golflengten, helpt dit de klant om de bandbreedte van een bestaande video optische infrastructuur te verhogen zonder nieuwe vezelbundels toe te voegen.
De zendontvanger bestaat uit drie secties: een DFB-laserzender, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA) en MCU-controleeenheid die. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
De ingebouwde digitale diagnostiek die (DDM) controleren verleent toegang tot werkende parameters in real time.
Eigenschappen
Toepassing

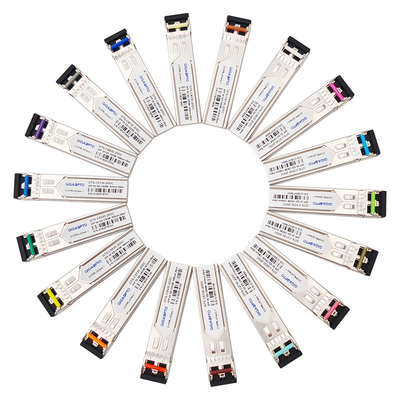

Het opdracht geven van tot Informatie
| Artikelnummer | Beschrijving | Datasnelheid | CWDM-Kanaal | Kabelafstand | Klinkkleur |
| Gts-c2730-20DC | 3G SDI SMPTE CWDM DFB SFP 1270nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1270nm/- C27 | 20km | Lichtpaars |
| Gts-c2930-20DC | 3G SDI SMPTE CWDM DFB SFP 1290nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1290nm/- C29 | 20km | Hemelblauw |
| Gts-c3130-20DC | 3G SDI SMPTE CWDM DFB SFP 1310nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1310nm/- C31 | 20km | Geelgroen |
| Gts-c3330-20DC | 3G SDI SMPTE CWDM DFB SFP 1330nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1330nm/- C33 | 20km | Gele Oker |
| Gts-c3530-20DC | 3G SDI SMPTE CWDM DFB SFP 1350nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1350nm/- C35 | 20km | Roze |
| Gts-c3730-20DC | 3G SDI SMPTE CWDM DFB SFP 1370nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1370nm/- C37 | 20km | Beige |
| Gts-c3930-20DC | 3G SDI SMPTE CWDM DFB SFP 1390nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1390nm/- C39 | 20km | Wit |
| Gts-c4130-20DC | 3G SDI SMPTE CWDM DFB SFP 1410nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1410nm/- C41 | 20km | Zilver |
| Gts-c4330-20DC | 3G SDI SMPTE CWDM DFB SFP 1430nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1430nm/- C43 | 20km | Zwart |
| Gts-c4530-20DC | 3G SDI SMPTE CWDM DFB SFP 1450nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1450nm/- C45 | 20km | Geeloranje |
| Gts-c4730-20DC | 3G SDI SMPTE CWDM DFB SFP 1470nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1470nm/- C47 | 20km | Grijs |
| Gts-c4930-20DC | 3G SDI SMPTE CWDM DFB SFP 1490nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1490nm/- C49 | 20km | Vlolet |
| Gts-c5130-20DC | 3G SDI SMPTE CWDM DFB SFP 1510nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1510nm/- C51 | 20km | Blauw |
| Gts-c5330-20DC | 3G SDI SMPTE CWDM DFB SFP 1530nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1530nm/- C53 | 20km | Groen |

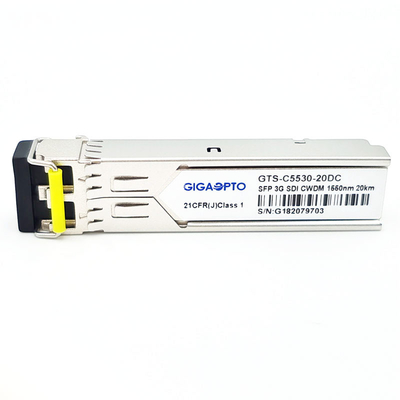

| Gts-c5530-20DC | 3G SDI SMPTE CWDM DFB SFP 1550nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1550nm/- C55 | 20km | Geel |
| Gts-c5730-20DC | 3G SDI SMPTE CWDM DFB SFP 1570nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1570nm/- C57 | 20km | Sinaasappel |
| Gts-c5930-20DC | 3G SDI SMPTE CWDM DFB SFP 1590nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1590nm/- C59 | 20km | Rood |
| Gts-c6130-20DC | 3G SDI SMPTE CWDM DFB SFP 1610nm SPELDT 20km SMF Dubbele LC MSA | 3G | 1610nm/- C61 | 20km | Bruin |
PIN Definition
3G SDI CWDM SFP, 1270nm-1610nm, 20km Dubbele LC, MSA Pinout
