Productdetails:
|
| Productnaam: | 3g-SDI Zendontvangermodule | Snelheidswaaier: | 50 Mbit/s - 2,97 Gbit/s |
|---|---|---|---|
| Centrumgolflengte: | 1550nm | LD/PD componenten: | DFB/PIN |
| Interface: | Duplexlc | Kabelafstand: | 40km |
| MSA/Non MSA: | MSA | Garantie: | 3 jaar |
| Sleutelwoorden 1: | 3g-SDI SFP 1550nm 40km | Sleutelwoorden 2: | 3G SDI SFP, videomodule 3g-SDI |

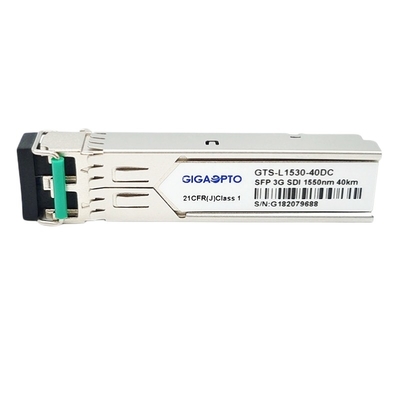

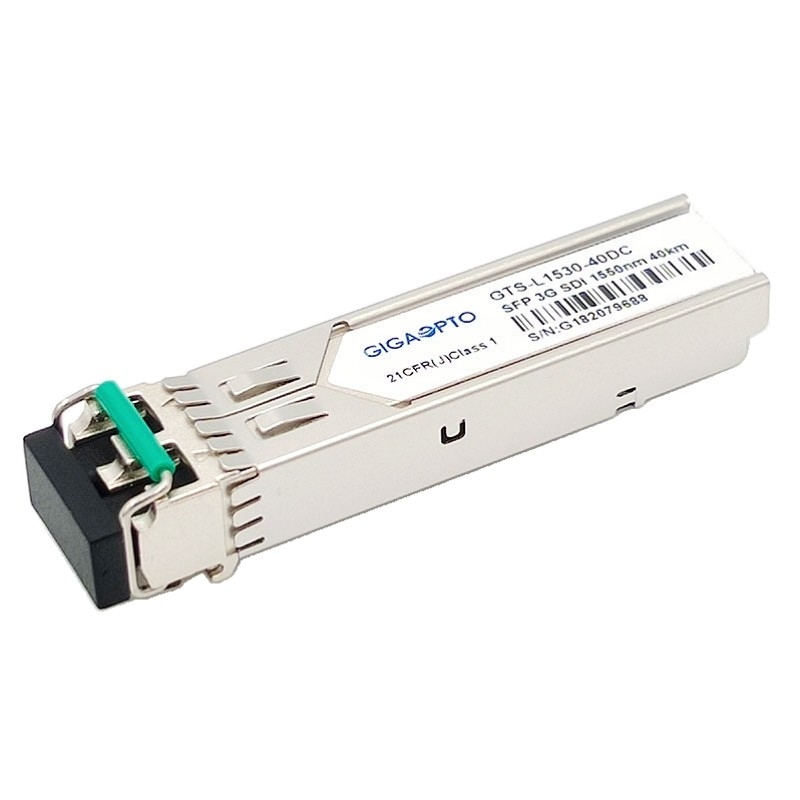

40km 1550 NM DFB/PIN Transmitter & de Module van de Ontvangerszendontvanger met Video Pathologische Patronen MSA Pinout
Functionele Specificatie
| Productnaam | 3G-SD/HD/3G-SDI SFP | Bitrate | 50 Mbit/s - 2,97 Gbit/s |
| Moduletype | Zender + Ontvanger | MSA/Non-MSA | MSA |
| Verpakking | SFP | Temperatuurwaaier | 0 aan 70°C (32 aan 158°F) |
| Centrumgolflengte | 1310nm | Max Cable Reach | 40km |
| Schakelaar | Dubbele LC | Vezeltype | SMF |
| Zendertype | DFB | Ontvangerstype | SPELD |
| Zendermacht | -2 ~ +3dBm | Uitstervenverhouding | > 5 dB |
| Rxgevoeligheid @ BR-SDI | <-16dbm> | Rxgevoeligheid @ hd-SDI | <-15dbm> |
| Rxgevoeligheid @ 3g-SDI | <-14dbm> | Ontvangersoverbelasting | > 0dBm |
| Machtsconsumptie | ≤1W | DOM | Steun als gebrek |
| Protocollen | SFP MSA | Garantietijd | 3 jaar |
| OEM/ODM | Gesteund | Artikelnummer. |
Gts-l1530-40DC |
| Video Pathologische Patronensteun | Ja | ||
| Toepassing |
SMPTE 424M (2.97Gb/s) SMPTE 292M (1.485Gb/s) SMPTE 259M (270/360Mb/s) High-density Videorouter Uitzendingscamera's Gigabit Ethernet, oc-48 en 2x-Vezelkanaal |
||
Beschrijving
De zendontvangers van gts-l1530-40DC van Gigaopto zijn hoge prestaties, rendabele modules voor duplex videotransmissietoepassing over enige wijzevezel & Maximum transmissie tot 40km via een golflengte 1550nm. De zendontvanger wordt ontworpen om over te brengen/ontvangt datasnelheden van 50Mbps aan 2.97Gbps en voor robuuste prestaties in aanwezigheid van SDI pathologische patronen voor SMPTE259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodieke tarieven specifiek ontworpen. De module is volledig volgzaam met SMPTE 297M-2006. De zendontvanger bestaat uit drie secties: een DFB-laserzender, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA) en MCU-controleeenheid die. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Het is volgzaam met SFP MSA, sff-8472 normen. De ingebouwde digitale diagnostiek die (DDM) controleren verleent toegang tot werkende parameters in real time.
Eigenschappen
Toepassing
PIN Definition
3G SDI SFP Zendontvanger, 1550nm DFB+PIN, 40km Dubbele LC, MSA Pinout, SD/HD/3G SDI
