Productdetails:
|
| Productnaam: | 3G-SD/HD/3G-SDI MSA SFP | Bandbreedte: | 50 Mbit/s - 2,97 Gbit/s |
|---|---|---|---|
| Centrumgolflengte: | 1310nm | Optische Componenten: | DFB/PIN |
| Schakelaar: | Duplexlc | Kabelafstand: | 40km |
| Garantie: | 36-maand | Sleutelwoorden 1: | 3G uitzendingszendontvanger |
| Sleutelwoorden 2: | Hd-SDI SFP-Zendontvanger | ||
| Markeren: | 1310nm optische Zenderontvanger,40KM Optische Zenderontvanger,3G SDI SFP |
||

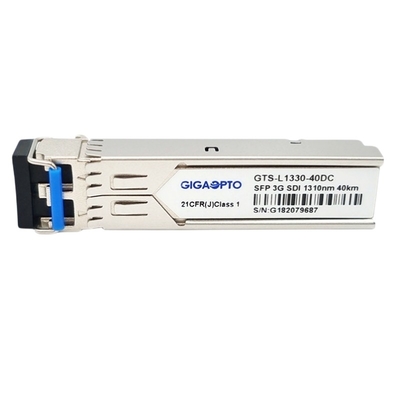

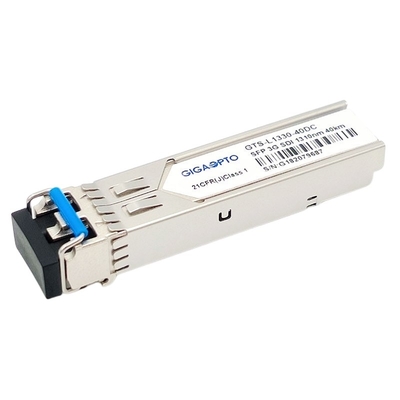

40km 1310nm DFB/PIN Transmitter & de Module van de Ontvangerszendontvanger met Video Pathologische Patronen MSA Pinout
Functionele Specificatie
| Productnaam | 3G-SD/HD/3G-SDI SFP | Bandbreedte | 50Mb/s - 2.97Gb/s |
| Moduletype | Zender + Ontvanger | MSA/Non-MSA | MSA |
| Verpakking | SFP | Temperatuurwaaier | 0 aan 70°C (32 aan 158°F) |
| Centrumgolflengte | 1310nm | Max Cable Reach | 40km |
| Schakelaar | Dubbele LC | Vezeltype | SMF |
| Zendertype | DFB | Ontvangerstype | SPELD |
| Zendermacht | -2 ~ +3dBm | Uitstervenverhouding | > 5dB |
| Rxgevoeligheid @ BR-SDI | <-16dbm> | Rxgevoeligheid @ hd-SDI | <-15dbm> |
| Rxgevoeligheid @ 3g-SDI | <-14dbm> | Ontvangersoverbelasting | > 0dBm |
| Machtsconsumptie | ≤1W | Digitale Kenmerkend | Steun als gebrek |
| Protocollen | SFP MSA | Garantietijd | 3 jaar |
| OEM/ODM | Gesteund | Artikelnummer | Gts-l1330-40DC |
| Video Pathologische Patronensteun | Ja | ||
| Toepassing |
SMPTE 424M (2.97Gb/s) SMPTE 292M (1.485Gb/s) SMPTE 259M (270/360Mb/s) High-density Videorouter Uitzendingscamera's Gigabit Ethernet, oc-48 en 2x-Vezelkanaal |
||
Beschrijving
De zender & de ontvangers de zendontvangermodule van gts-l1330-40DC 3Gbps van Gigaopto is voor dual-channel videotransmissietoepassingen tot 40km over single-mode vezel (SMF).
De zendontvanger wordt ontworpen om over te brengen/ontvangt datasnelheden van 50Mbps aan 2.97Gbps en steunensdi pathologische patronen voor SMPTE 259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodieke tarieven. De module is volledig volgzaam met SMPTE 297M-2006. Het is geschikt voor high-definition digitale uitzendingtoepassingen.
De zendontvanger bestaat uit drie secties: een DFB-laserzender, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA) en MCU-controleeenheid die. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Het is volgzaam met SFP MSA, sff-8472 normen. De ingebouwde digitale diagnostiek die (DDM) controleren verleent toegang tot werkende parameters in real time.
Eigenschappen
Toepassing
PIN Definition
3G SDI SFP Zendontvanger, 1310nm DFB+PIN, 40km Dubbele LC, MSA Pinout, SD/HD/3G SDI
