Productdetails:
|
Productnaam: | 3g-SDI SFP-Zendontvangermodule | Bitrate: | 3Gbps |
---|---|---|---|
golflengte: | 1310nm | Schakelaar: | Duplexlc |
Max Distance: | 10km | DOM: | Gesteund |
Garantie: | van 3 jaar | Sleutelwoorden: | 3G-SDI SFP 10KM |
Markeren: | SMPTE Videosfp,SMF Videosfp,SDI SMPTE Zendontvanger |

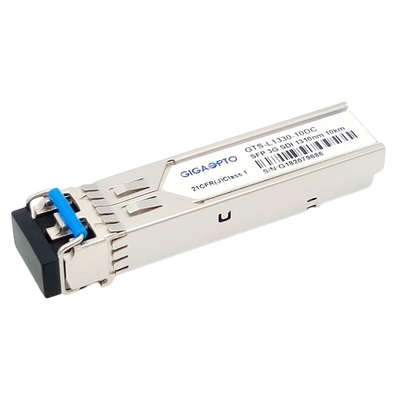

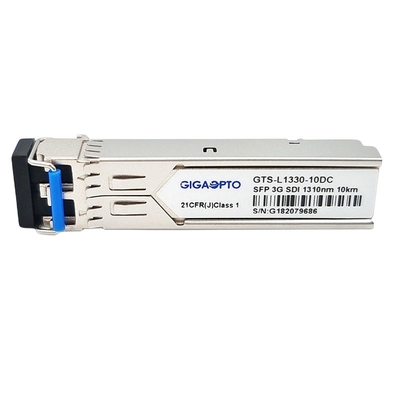

SMPTE 3G SDI SFP 1310nm 10km Dubbele de Zender + de Ontvangerszendontvangermodule MSA Pinout van LC Optische
Beschrijving
Gts-l1330-10DC SMPTE 3G SDI van Gigaopto de Videozendontvangermodule om wordt ontworpen over te brengen/ontvangen datasnelheden omhoog van 50Mbps aan 2.97Gbps over single-mode verbinding van de vezel maximum transmissie aan 10km, en voor robuuste prestaties in aanwezigheid van SDI pathologische patronen voor SMPTE259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodieke tarieven specifiek ontworpen. De module is volledig volgzaam met SMPTE 297M-2006.
De zendontvanger bestaat uit drie secties: een DFB-laserzender, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA) en MCU-controleeenheid die. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Het is met SFP 20 speldschakelaar om heet stopvermogen, Multi-Source Overeenkomst van SFP (MSA) en volgzame sff-8472 toe te staan.
Functionele Specificatie
Productnaam | 3G SDI LR SFP | Bandbreedte | 50Mbit/s - 2.97Gbit/s |
Moduletype | Zender + Ontvanger | MSA/Non-MSA | MSA |
Vormfactor | SFP | Temperatuurwaaier | Commercieel/Industrieel |
Centrumgolflengte | 1310nm | Max Reach | 10km |
Vezelschakelaar | Dubbele LC | Vezeltype | SMF |
Zendertype | DFB-Laser | Ontvangerstype | SPELDfotodetector |
Zendermacht | -7 dBm ~ -2 | Rxgevoeligheid (BR-SDI) | < -16dBm=""> |
Rxgevoeligheid (hd-SDI) | < -15dBm=""> | ||
Rxgevoeligheid (3g-SDI) | < -14dBm=""> | ||
Uitstervenverhouding | > 5dB | Ontvangersoverbelasting | > -3dBm |
Machtsconsumptie | ≤1W | Garantietijd | 3 jaar |
DOM | Steun als gebrek | OEM/ODM | Ja |
Video Pathologische Patronensteun | SMPTE259M, SMPTE 344M, SMPTE 292M en SMPTE 424M periodieke tarieven | ||
Naleving | SFP MSA, sff-8472, RoHS |
Eigenschappen
Toepassing
PIN Definition
