Productdetails:
|
| Productnaam: | de dubbel-Ontvangersmodule van 12G BiDi | Moduletype: | SFP+ 2RX in 1 vezel |
|---|---|---|---|
| golflengte: | 1270nm-RX1/1330nm-RX2 | Schakelaartype: | Simplexlc |
| Kabelafstand: | 10km | MSA/Non MSA: | Niet MSA |
| Sleutelwoorden 1: | 1270nm/1330nm dubbele Ontvangersmodule | Sleutelwoorden 2: | Dubbele Ontvangers BiDi 12G Videosfp |
| Markeren: | 12g sdi smpte norm,smpte 12g sdi,SMPTE SFP |
||

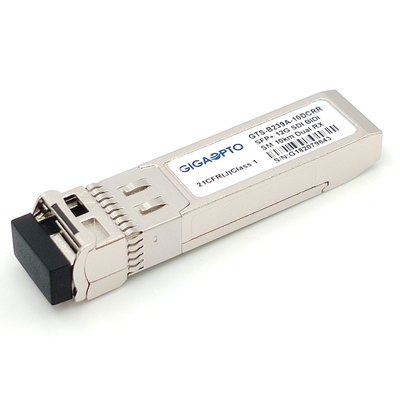

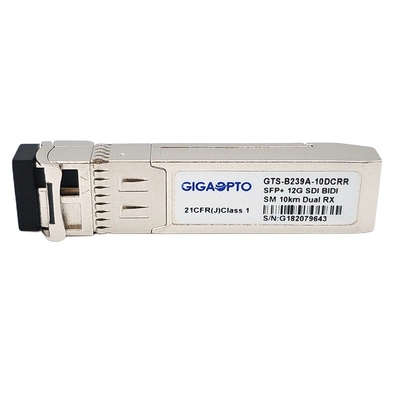

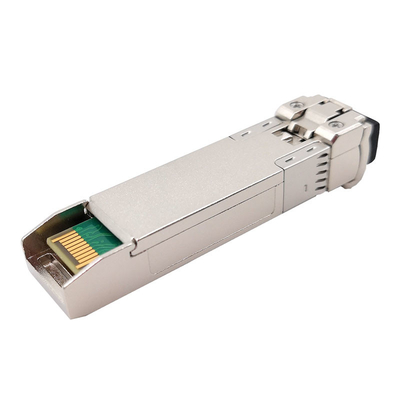

12G SDI Dubbele Ontvangers SFP BiDi Één Vezel 10km Simplexlc-Schakelaar niet MSA Pinout
Functionele Specificatie
| Artikelnummer | Gts-b239a-10DCRR | Datasnelheid | 11.88Gb/s |
| Productcategorie | 12g-SDI dubbel-Ontvangersmodule | MSA/Non-MSA | Niet MSA |
| Pakkettype | SFP+ tweerichtings2rx | Temperatuur | 0 aan 70°C (32 aan 158°F) |
| Golflengte | 1270nm-Rx1/1330nm-Rx2 | Max Fiber Length | 10km |
| Vezelschakelaar | Simplexlc | Vezeltype | SMF |
| Zendertype | N/A | Ontvangerstype | SPELD |
| Voedingvoltage | 3.3V | Leveringsstroom | 260mA |
| Rx Sen.@ 11.88Gbps | <-11dbm> | Rx Sen.@ 5.94Gbps | <-13dbm> |
| Rx Sen.@ 2.97Gbps | <-15dbm> | Rxoverbelasting | >1.0dBm |
| DOM | Steun als gebrek | Garantietijd | 36-maand |
| OEM/ODM | Gesteund | Gewicht | 0.025kg |
| Protocollen | SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 EN SMPTE ST 2082-1 | ||
Beschrijving
Wordt de Tweerichtings de dubbel-ontvangers optische module van gts-b239a-10DCRR van Gigaopto ontworpen voor 12g-SDI videobereik tot 10km van broadcast-netwerkverbindingen over Single-Mode Vezel (SMF).
Het integreerde fotodiode 2 in één BOSA en kan in één vezel worden opgesteld ontvangt oplossing met simplexlc-schakelaars.
De ontvangersmodule is volgzaam met SMPTE ST 2082-1 (12G uhd-SDI), ST 2081-1 (6G uhd-SDI), ST424 (3G SDI), ST 292-1 (hd-SDI), en ST259 (BR-SDI).
De digitale kenmerkende controlefuncties in real time zijn beschikbaar via een I2C, zoals die door SFF-8472 in gebreke zijn gebleven.
Eigenschappen
Sd/hd/3g/6g/12g-SDI SFP-dubbel-Ontvangersmodule
ST 259, ST 292-1, ST COMPATIBEL SYSTEEM 424, ST-2081 EN ST-2082
Metaalbijlage voor Lagere EMI
2-kanaal de zender van SPELDontvangers w/o
Afstand tot 10km
Steunt SDI pathologische patronen voor BR-SDI, hd-SDI, 3g-SDI, 6g-SDI en 12g-SDI
Simplexlc-schakelaar
Met reclocker in de module
Enige 3.3V-voeding
Heet-pluggable SFP-voetafdruk
Werkende gevaltemperatuur: 0 aan +70°C
RoHS-6 volgzaam en Loodvrij
Toepassing
Periodiek Digitaal Vezeltransmissiesysteem voor SMPTE ST 259, SMPTE ST 344, smptest292-1/2, van SMPTEST 424, van SMPTE ST 2081-1 en van SMPTE ST 2082-1 Signalen
UHDTV/HDTV/SDTV Service Interfaces
PIN Definition
