12G SDI CWDM Zendersfp+ Tx 1270~1450nm DFB Zender 20KM LC-DOM MSA Pinout

12G SDI CWDM Zendersfp+ Tx 1270~1450nm DFB Zender 20KM LC-DOM MSA Pinout
12G SDI CWDM Zendersfp+ Tx 1270~1450nm DFB Zender 20KM LC-DOM MSA Pinout 12G SDI CWDM Zendersfp+ Tx 1270~1450nm DFB Zender 20KM LC-DOM MSA Pinout 12G SDI CWDM Zendersfp+ Tx 1270~1450nm DFB Zender 20KM LC-DOM MSA Pinout 12G SDI CWDM Zendersfp+ Tx 1270~1450nm DFB Zender 20KM LC-DOM MSA Pinout

Grote Afbeelding :  12G SDI CWDM Zendersfp+ Tx 1270~1450nm DFB Zender 20KM LC-DOM MSA Pinout

Productdetails:
Plaats van herkomst: Shenzhen, China
Merknaam: Gigaopto
Certificering: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL

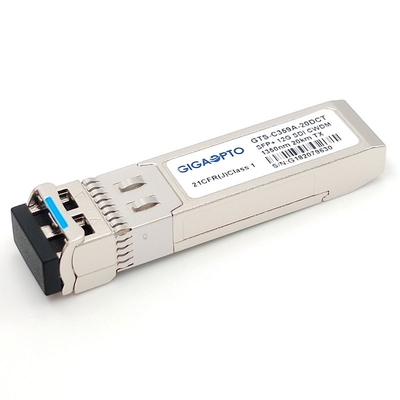

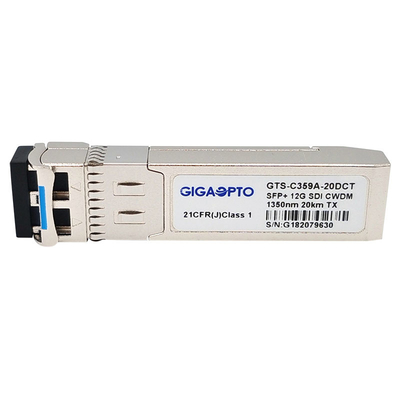

Modelnummer: Gts-c359a-20DCT
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: negotiable
Verpakking Details: Enige Pakket, 10 of 20pcs per Dienblad, 30 of 50 of 100pcs per doos, 400 of 600pcs per karton
Levertijd: 1-5 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 50,000pcs/month

12G SDI CWDM Zendersfp+ Tx 1270~1450nm DFB Zender 20KM LC-DOM MSA Pinout

beschrijving
Productnaam: 12G-SDI CWDM TX Datasnelheid: 12Gbps
Vormfactor: SFP+ golflengte: 1270~1450NM CWDM TX W/O RX
Interface: Enige LC Transmissie: 20km
Garantie: van 3 jaar Sleutelwoorden 1: De Enige Zender van 12g-SDI CWDM
Sleutelwoorden 2: uitzendings optische zendontvanger
Markeren:

de Zender van 12G CWDM

,

20KM CWDM Zender

,

CWDM SFP+

12g-SDI SFP-enig-Zendermodule 1270~1450nm CWDM 20km Enige LC SMF MSA Pinout





Functionele Specificatie



Productnaam 12G-SDI CWDM Datasnelheid (Gbps) 50Mbps~11.88Gbps
Moduletype Zender (1-haven TX) MSA/Non-MSA MSA
Vormfactor SFP+ Werkende Temperatuur 0 aan 70°C (32 aan 158°F)
Golflengte CWDM 1270~1450nm Max Distance 20km
Schakelaar LC simplex Pathologische Patronen Gesteund
Lasertype CWDM DFB Vezeltype SMF
Leveringsvoltage 3.3V Ontvangerstype Niets
TX macht -1~ +2dBm Leveringsstroom 160mA (Type.)
OEM/ODM Gesteund Garantie van 3 jaar
Protocollen SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), EN ST 259 (BR-SDI).
Naleving SFP MSA, RoHS





Productenbeschrijving van de Reeks van 12g-SDI CWDM 1270nm~1450nm SFP+ Tx MSA Pinout



De reeks van GTS-Cxx9A-20DCT van Gigaopto is één enkele CWDM-de zendermodule van de kanaal één enkele die wijze wordt ontworpen om optische periodieke digitale signalen over te brengen zoals die in SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, en dvb-ASI wordt bepaald. Het steunt omhoog aan 11.8Gbps en maximum verbinding omhoog aan omhoog aan 20km over SMF-vezel via CWDM-golflengtekanaal van 1270nm aan 1450nm.

De zender is volgzaam met Multi-Source Overeenkomst van SFP (MSA) en specifiek ontworpen om de pathologische patronen voor hd-SDI, 3g-SDI, 6g-SDI, en 12g-SDI over te brengen.





Eigenschappen



  • Compatibel systeem SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, en dvb-ASI
  • Daratarief tot 11,88 Gb/s
  • Afstand tot 20km voor 12g-SDI
  • Ingebouwde Reclocker
  • Steun Video Pathologische Patronen voor hd-SDI, 3g-SDI, 6g-SDI, en 12g-SDI: 1270 NM aan 1330 NM
  • Enige CWDM-Zender: 1270 NM aan 1470 NM, zonder Ontvanger
  • Gebaseerd op Industrie Standaardsfp +
  • Sff-8472 digitale Kenmerkende Functie
  • Enige 3.3V-voeding
  • Werkende Temperatuur: 0 aan +70°C
  • Heet-Pluggable
  • Volgzame RoHS
  • Klasse 1 Volgzame Laser Internationale Veiligheidsnorm CEI-60825





Het opdracht geven van tot Informatie



Artikelnummer Beschrijving CWDM-Kanaal Max Reach GreepKleurencode

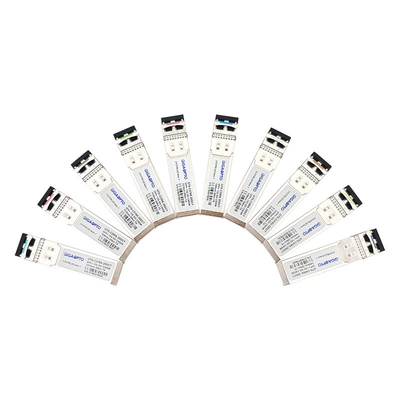

Gts-c279a-20DCT De enig-Zendermodules MSA van 12g-SDI SFP+ CWDM 1270nm/- C27 20km Lichtpaars
Gts-c299a-20DCT De enig-Zendermodules MSA van 12g-SDI SFP+ CWDM 1290nm/- C29 20km Hemelblauw
Gts-c319a-20DCT De enig-Zendermodules MSA van 12g-SDI SFP+ CWDM 1310nm/- C31 20km Geelgroen
Gts-c339a-20DCT De enig-Zendermodules MSA van 12g-SDI SFP+ CWDM 1330nm/- C33 20km Gele Oker
Gts-c359a-20DCT De enig-Zendermodules MSA van 12g-SDI SFP+ CWDM 1350nm/- C35 20km Roze
Gts-c379a-20DCT De enig-Zendermodules MSA van 12g-SDI SFP+ CWDM 1370nm/- C37 20km Beige
Gts-c399a-20DCT De enig-Zendermodules MSA van 12g-SDI SFP+ CWDM 1390nm/- C39 20km Wit
Gts-c419a-20DCT De enig-Zendermodules MSA van 12g-SDI SFP+ CWDM 1410nm/- C41 20km Zilver
Gts-c439a-20DCT De enig-Zendermodules MSA van 12g-SDI SFP+ CWDM 1430nm/- C43 20km Zwart
Gts-c459a-20DCT De enig-Zendermodules MSA van 12g-SDI SFP+ CWDM 1450nm/- C45 20km Geeloranje





Toepassingen



  • Periodiek Digitaal Vezeltransmissiesysteem voor SMPTE ST 259, SMPTE ST 344, smptest292-1/2, van SMPTEST 424, van SMPTE ST 2081-1 en van SMPTE ST 2082-1 Signalen
  • UHDTV/HDTV/SDTV Service Interfaces



PIN Definition



12G SDI CWDM Zendersfp+ Tx 1270~1450nm DFB Zender 20KM LC-DOM MSA Pinout 0
