Productdetails:
|
| Product: | 100GBASE SWDM4 | Datum Tarief: | 100Gb/s |
|---|---|---|---|
| Vormfactor: | QSFP28 | Afstand: | 150m@OM5/100m@OM4/75m@OM3 |
| Schakelaar: | LC-duplex | Component: | VCSEL + SPELD |
| Sleutelwoorden: | 100G QSFP28 SWDM4, SWDM4-Modules | ||
| Markeren: | de Zendontvanger van 850nm MMF,De Zendontvanger van 100GBASE-SWDM4 MMF,de Zendontvanger van 940nm 100G QSFP28 |
||
Gebaseerd op een de industrie multi-standard overeenkomst (swdm-MSA), rendabel bandbreedte bevordering van 25G aan 100G zonder veranderende bestaande vezels
Beschrijving

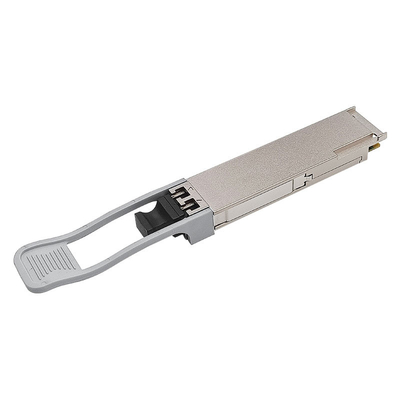

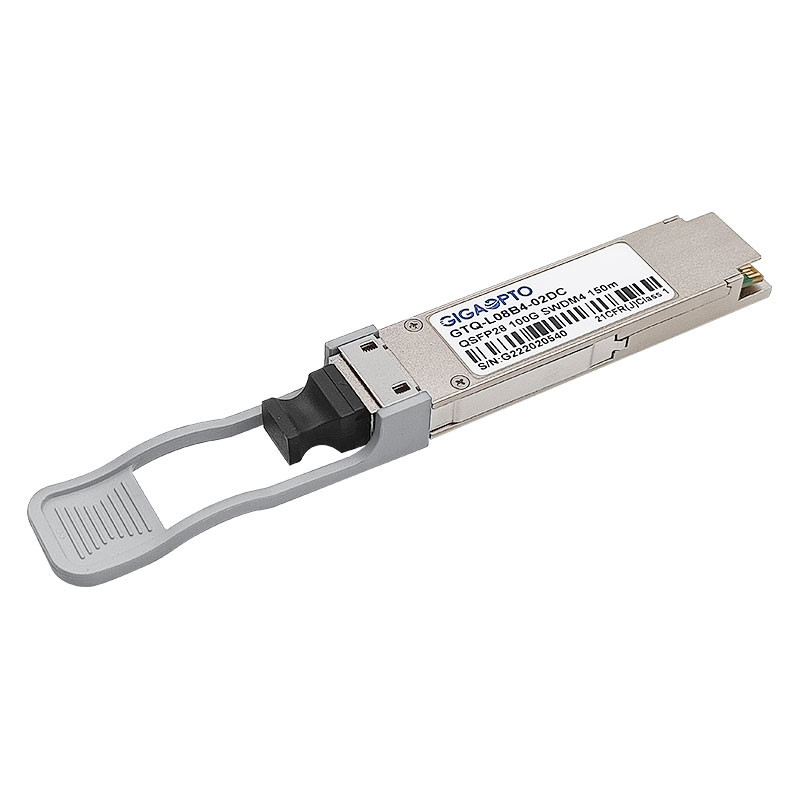

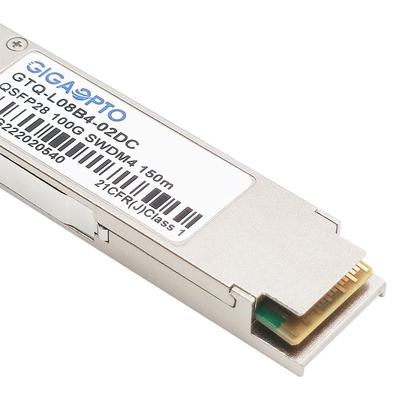

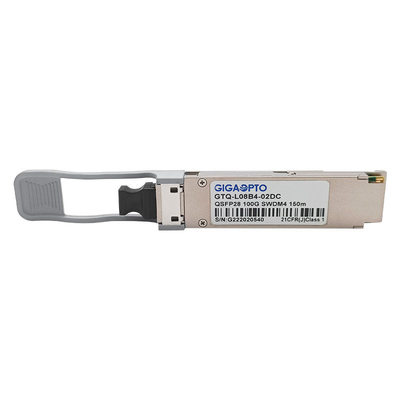

GTQ-l08b4-02DC van Gigaopto is een soort die pluggable technologie optische van het zendontvangergebruik SWDM (Korte Samengestelde Golflengteafdeling) met multimode vezel werken, die 4 kanalen in het 850-940nm-gebied verstrekken bij 25.78Gbps/lanes, die een gemultiplext 100G-signaal over duplex multimode vezel met een LC-schakelaar, een maximum transmissie tot 75m op OM3/100m op OM4/150m op OM5 kan overbrengen.
De digitale diagnostiekfuncties zijn beschikbaar via een I2C-interface, zoals die door QSFP28 MSA worden gespecificeerd.
Specificatie
| Productnaam | 100G SWDM4 | P/N | GTQ-l08b4-02DC |
| Pakkettype | QSFP28 | Datasnelheid | 103.12Gbps (4×25.78Gbps) |
| Verbindingsafstand | 150m@OM5/100m@OM4/75m@OM3 | Kabeltype | Multimode Vezel |
| Golflengte (ch1-ch4) | 850nm, 880nm, 910nm, 940nm | Schakelaar | LC duplex |
| Voedingvoltage | (typisch) +3.3V | Machtsconsumptie | ≤ 3.5W |
| Zendertype | SWDM VCSEL | Ontvangerstype | SPELD |
| TX macht per Steeg | -5.5 ~ +3dBm | Ontvangersgevoeligheid | < -3=""> |
| Uitstervenverhouding | > 2dB | Modulatieformaat | NRZ |
| Milieu | Het werken: 0 aan 70°C | DOM/DDM | steun |
| Opslag: -40°C aan 85°C | Garantie | 3 jaar | |
| Protocollen | 100G Ethernet, Volgzaam MSA | ||
Eigenschap
Toepassingen
Optische Kenmerken
| Zenderparameter | Steeg | Min | Typisch | Maximum | Eenheid | Nota |
| Signalerend tarief, elke steeg | 25.78125±100ppm | Gb/s | ||||
|
De Waaier van de steeggolflengte |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
NM |
||
| Modulatieformaat | NRZ | |||||
| Verschil in lanceringsmacht tussen om het even welke twee stegen | 4.5 | dBm | ||||
| RMS Spectrale breedte | 0,59 | NM | 1 | |||
| Optische Modulatieomvang (OMA), elke steeg | -5.5 | 3 | dBm | 2 | ||
| Gemiddelde Lanceringsmacht per Steeg @ TX van Staat | -30 | dBm | ||||
|
Lanceringsmacht in OMA minus TDEC |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7.4 -7.7 |
dBm |
|||
|
Zender en de Sluiting van het Verspreidingsoog |
Lane0 Lane1 Lane2 Lane3 |
4 4 4.4 4.8 |
dB |
3 |
||
| Uitstervenverhouding | 2 | dB | ||||
| De optische Tolerantie van het Terugkeerverlies | 12 | dB | ||||
| Omringd LUF |
≥86% bij um 19 ≤30% bij um 4,5 |
4 | ||||
|
Het maskerdefinitie van het zenderoog {X1, X2, X3, Y1, Y2, Y3} Klapverhouding 1.5x10-3 klappen per steekproef |
{0,3, 0,38, 0,45, 0,35, 0,41, 0,5} |
|||||
|
Nota's: 1. RMS de spectrale breedte is de standaarddeviatie van het spectrum. 2. De normatieve laagste waarde van OMA voor een volgzame zender is ‚Lanceringsmacht in OMA minus TDEC, elke steeg (min)‘ plus de werkelijke waarde van ‚TDEC‘, maar met een waarde van minstens ‚OMA, elke steeg (min)‘. 3. TDEC wordt berekend vanaf gemeten TDECm gebruikend de methodes in 3,6. TDECm wordt gemeten na de methode in IEEE 802,3 clausule 95.8.5 gebruikend een 12,6 GHz ontvanger van de bandbreedteverwijzing voor alle stegen. 4. Indien gemeten in type A1a.2 of typea1a.3 50 umvezel overeenkomstig CEI 61280-1-4. |
||||||
| Ontvangersparameter | Steeg | Min | Typisch | Maximum | Eenheid | Nota |
| Signalerend tarief, elke steeg | 25.78125±100ppm | Gb/s | ||||
|
De Waaier van de steeggolflengte |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
NM |
||
| Modulatieformaat | NRZ | |||||
| Schadedrempel | 4.4 | dBm | ||||
|
Het gemiddelde ontvangt Macht, elke steeg |
Lane0 Lane1 Lane2 Lane3 |
-9.5 -9.4 -9.4 -9.4 |
3.4 |
dBm |
||
| Ontvangersmacht, elke steeg (OMA) | 3 | dBm | ||||
| Ontvangersreflectiecoëfficiënt | -12 | dB | ||||
|
unStressed Ontvangersgevoeligheid (OMA) |
Lane0 Lane1 Lane2 Lane3 |
-8.2 -8.4 -8.6 -8.8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Hysteresis | 0,5 | dBm | ||||
|
1.unstressed gevoeligheid bij BER van 5E-5 (prefec) |
||||||
Elektrokenmerken
| Het signaalkenmerken van de zender elektroinput (TP1) | Min | Typisch | Maximum | Eenheid |
| Signalerend tarief per steeg (waaier) | 25.78125 ± 100 p.p.m. | GBd | ||
| Het differentiële verlies van de inputterugkeer | Vergelijking (83E-5) | dB | ||
| Verschil aan gemeenschappelijk de terugkeerverlies van de wijzeinput | Vergelijking (83E-6) | dB | ||
| Differentiële beëindigingswanverhouding | 10 | % | ||
| Module beklemtoonde inputtest | Zie 83E3.4.1 | |||
| De differentiële pk-pk tolerantie van het inputvoltage | 900 | mV | ||
| Gemeenschappelijk de wijzevoltage van gelijkstroom | -350 | 2850 | mV | |
| Kies de gebeëindigde waaier van de voltagetolerantie uit | -0.4 | 3.3 | V | |
| Het signaalkenmerken van de ontvangers elektrooutput (TP4) | Min | Typisch | Maximum | Eenheid |
| Signalerend tarief per steeg (waaier) | 25.78125 ± 100 p.p.m. | GBd | ||
| AC het voltage van de gemeenschappelijk-wijzeoutput (RMS) | 17.5 | mV | ||
| Differentieel outputvoltage | 900 | mV | ||
| Oogbreedte | 0,57 | UI | ||
| Ooghoogte, verschil | 228 | mV | ||
| Verticale oogsluiting | 5.5 | dB | ||
| Het differentiële verlies van de outputterugkeer | Vergelijking (83E-2) | dB | ||
| Gemeenschappelijk aan differentieel de terugkeerverlies van de wijzeomzetting | Vergelijking (83E-3) | dB | ||
| Differentiële beëindigingswanverhouding | 10 | % | ||
| Overgangstijd (20% aan 80%) | 12 | ps | ||
| Gemeenschappelijk de wijzevoltage van gelijkstroom | -350 | 2850 | mV | |
Mechanische Afmetingen
Eenheid: mm,
