Productdetails:
|
| Productnaam: | 100GBASE-ZR4 zendontvanger | Vormtype: | QSFP28 |
|---|---|---|---|
| Component: | 4 X LAN WDM EML/SOA+PIN | golflengte: | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm |
| Schakelaar: | LC duplex | Max Distance: | 80km |
| CDR: | Dubbel | Machtsbegroting: | 30dB |
| Sleutelwoorden: | De Vezelzendontvanger van 100GBASE ZR4 80km | ||
| Markeren: | 100g qsfp28 zr4,qsfp28 100g 80km,100GBASE ZR4 |
||

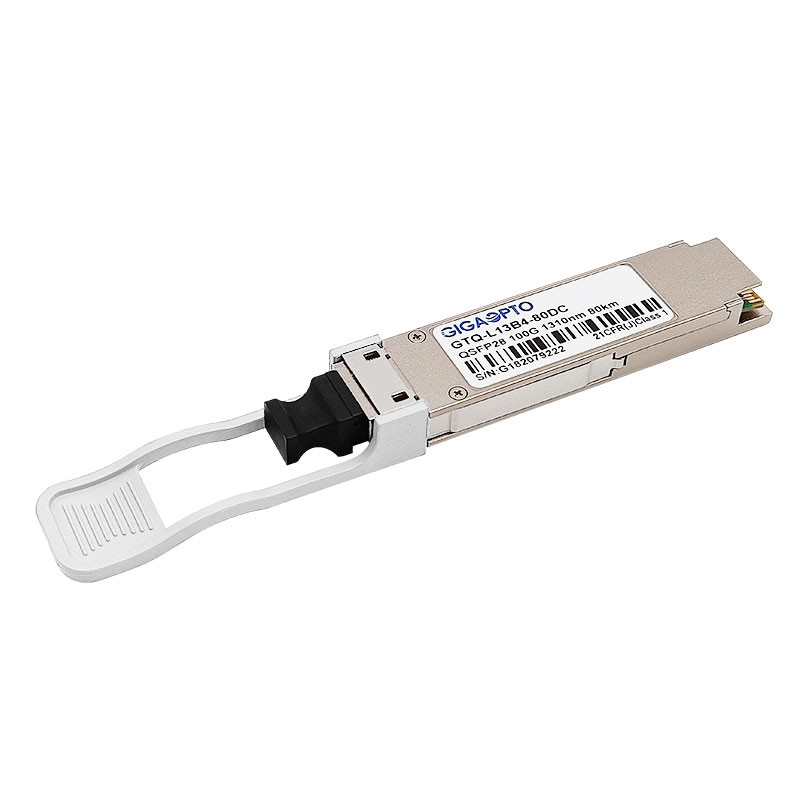

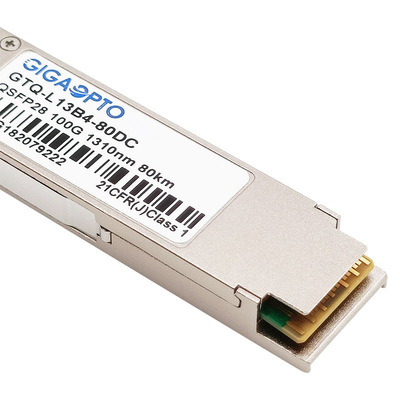

100G QSFP28 ZR4 met Dubbele CDR 80 km, λ1296-1309nm, LC-Duplex, Enige wijze voor de verbindingen van 100GBASE-ZR4 Ethernet
Beschrijving
De de zendontvangermodule van GTQ-l13b4-80DC van Gigaopto voor optische communicatie toepassingen volgzaam aan 100GBASE-ZR4, die over dubbel-bundel single-mode optische kabel werkt met vier onafhankelijke optische communicatie die stegen wordt, van elkaar worden gescheiden ontworpen die LAN WDM technologie, een maximumtransmissie gebruikt kan tot 80km (met gastheer FEC) en 40km afstand (zonder gastheer FEC die).
Deze zendontvanger van 100Gbase ZR4 bestaat uit twee secties: de hoge prestaties EML koelden 4x25Gb/s-LAN WDM TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) laserzenders en hoge gevoeligheids4x25gb/s SOA+PIN ontvangers. Al Zendontvanger is verklaarde CE/RoHS en het is Volgzaam met productveiligheidsnorm
Een periodieke EEPROM in de zendontvanger staat de gebruiker toe om zendontvanger tot controle en configuratiegegevens via de QSFP-Beheersinterface toegang te hebben met 2 draden. Deze interface gebruikt één enkel die adres, A0h, met een geheugentoewijzing in een lager en hoger gebied wordt verdeeld. Het fundamentele digitale kenmerkende (DD) gegeven wordt ondergebracht in het lagere gebied terwijl het specifieke gegeven in een reeks van lijsten in het hoge geheugengebied wordt ondergebracht.
Met deze eigenschappen, dit gemakkelijk te installeren, is de hete swappable zendontvanger van 100G ZR4 geschikt om voor Internetprovider (ISP) Vezel aan de de Huissamenvoeging en Backbone worden gebruikt, de Netwerken van de Providerkern en Mobiele Terugvracht en de plaatsinterconnecties van het Data Centervoorzien van een netwerk
Specificatie
| Productnaam | De Zendontvanger van 100GBASE ZR4 | Artikelnummer | GTQ-l13b4-80DC |
| Vormfactor | QSFP28 LAN WDM | Max Data Rate | 103.125Gbps (4x 25.78Gbps) |
| Golflengte | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm | Max Link Distance | 80km |
| Schakelaar | Duplex-LC | Kabeltype | single-mode vezel |
| Zendertype | 4 X LAN WDM EML | Ontvangerstype | SOA+PIN |
| TX outputmacht | 2~6.5dBm | Ontvangersgevoeligheid | <-28 dBm=""> |
| Macht-begroting (dB) | 30dB | Overbelasting | > dBm 2 |
| Machtsconsumptie | ≤6.5W | Uitstervenverhouding | >6dB |
| DDM/DOM | Gesteund | Temperatuurwaaier | 0 aan 70°C (32 aan 158°F) |
| CDR (Klok en Gegevensterugwinning) | TX & RX Ingebouwde CDR | Modulatieformaat | NRZ |
| OEM/ODM | Gesteund | Garantie | 3 jaar |
| Protocollen | IEEE 802.3BA 100GBASE-ZR4, CE, QSFP28 MSA, ROHS, SFF-8636, SFF-8665 | ||
| Belangrijke Herinnering | Het volledige 80km bereik vereist het gebruik van FEC op het gastheerplatform. Zonder FEC, is het bereik 40km | ||
Bericht: Wanneer de lange bereikzendontvanger in korte afstandstransmissie wordt gebruikt, gelieve met aangewezen demper volgens de lijst aan te gepast.
| Afstand | ≤ 10km | ≤ 25km | ≤ 35km |
| Demper | 15dB | 10dB | 5dB |
Eigenschappen
Toepassingen
Verenigbaarheid
Zijn de optische zendontvangers van Gigaopto 100% compatibel met alle belangrijke schakelaarmerken en zullen geen schade aan OEM apparaten veroorzaken.
om de kwaliteit en de verenigbaarheid van onze producten te verzekeren, wordt elk product zorgvuldig getest op het overeenkomstige materiaal vóór levering aan klanten.
Voor deze verenigbaarheid GTQ-l13b4-80DC van 100G ZR4, gelieve te verwijzen naar de P/N-correspondentielijst. Als het merk en het artikelnummer u zoekt niet hieronder vermeld zijn, te laten gelieve ons het weten en wij zullen het genoegen hebben om u van meer details te voorzien.
| Overeenkomstig Compatibel Merk/Artikelnummer | |||
| Merk | Artikelnummer | Merk | Artikelnummer |
| Gigaopto | GTQ-l13b4-80DC | Jeneverbes | Qsfp-100gbase-ZR4 |
| Cisco | Qsfp-100g-zr4-s | ||
