Productdetails:
|
| Puntnaam: | de Zendontvangermodule van 100G eLR4 | Verpakking/Technologie: | QSFP28/LAN WDM |
|---|---|---|---|
| Bandbreedte: | 103.1Gbps (4x 25.78Gbps) | golflengte: | 1295-1310nm |
| TOSA/ROSA: | 4 X LAN WDM DFB/PIN | Verbindingslengte: | 20km |
| CDR: | TX & RX | DOM/DDM: | Gesteund |
| Sleutelwoorden: | De Zendontvanger van QSFP28 100GBASE-eLR4 20km | ||
| Markeren: | QSFP28 optische Zendontvanger,QSFP28 optische Zendontvanger,QSFP28 ELR4 |
||
Beschrijving

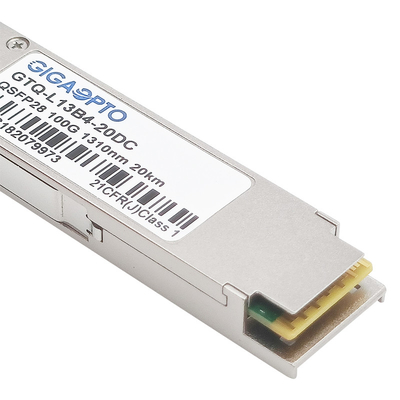

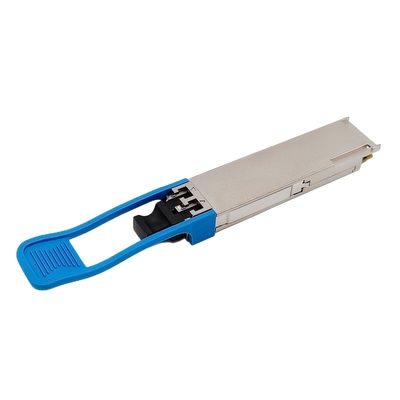

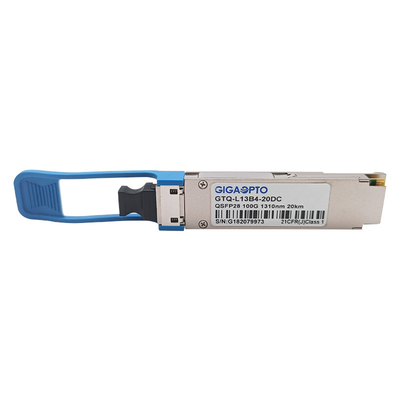

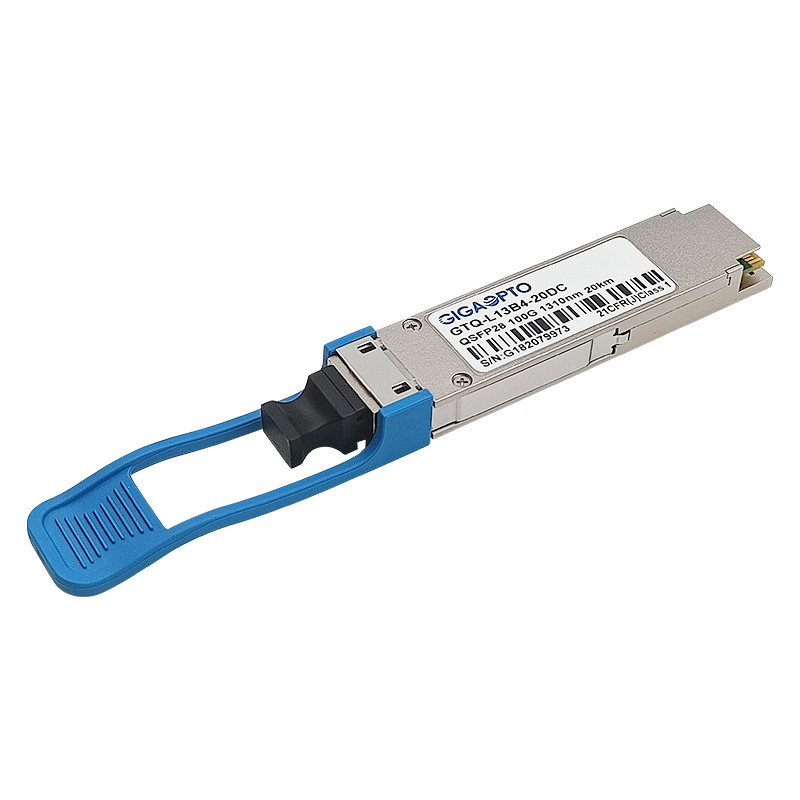

Het de zendontvangerartikelnummer GTQ-nl3b4-20DC wordt van QSFP28 100G eLR4 van Gigaopto ontworpen voor gebruik in 100 Gigabit Ethernet-verbindingen op maximaal 20km meer dan 9/125 enige wijzevezel (SMF) via een de industrie standaardlc schakelaar.
De module zet 4 ingevoerde kanalen van de elektrogegevens van 25.78Gb/s in 4 kanalen van LAN WDM optische signalen om en seint hen dan in één enkel kanaal voor de optische transmissie van 100Gb/s simultaan over. Integendeel aan de ontvangerskant, de-multiplexes de module een optische input van 100Gb/s in 4 kanalen van LAN WDM optische signalen en zet hen dan in 4 outputkanalen van om elektrogegevens. De centrale golflengten van de 4 die LAN WDM kanalen zijn 1295,56, 1300,05, 1304,58 en 1309.14nm als leden van het LAN WDM golflengtenet in IEEE 802.3ba wordt bepaald.
De hoge prestaties koelden LAN WDM DFB zenders en de hoge ontvangers van de gevoeligheidsspeld verstrekken superieure prestaties en hoge betrouwbaarheid.
Het is volgzaam met QSFP28 MSA, 100GBASE-LR4 en IEEE 802.3bm caui-4.
De digitale diagnostiekfuncties zijn beschikbaar via de I2C-interface, zoals die door QSFP28 MSA worden gespecificeerd.
Specificatie
| Productnaam | QSFP-100G-ELR4 | Deelaantal | GTQ-l13b4-20DC |
| Vormtype | QSFP28 | Max Speed (Gbps) | 103.125Gbps |
| STEEGtelling | 4x (Tx/Rx) | Snelheid per Steeg | 25.78Gbps |
| (Typische) golflengte | 1295,56 NM, 1300,05 NM, 1304,58 NM, 1309,14 NM | Kabelafstand | 20km op G.652 |
| Interface | Duplexlc | Media Type | Enige wijzevezel |
| TOSA-Type | LAN WDM DML | ROSA Type | SPELD |
| TX macht (dBm) | -4.3~4.5dBm | Ontvangersgevoeligheid | <-14> |
| Machtsbegroting (dB) | 10.2dB | Overbelasting | >4.5dBm |
| Machtsdissipatie | ≤3.5W | Ext.-Verhouding | >4dB |
| DDM | Gesteund | Commerciële Temperatuur | 0 aan 70°C |
| Bitfoutenverhouding (BER) | <1e-12> | Modulatieformaat | NRZ |
| CDR (Klok en Gegevensterugwinning) | Dubbele TX & RX | OEM/ODM | Gesteund |
| Verpakkingstechnologie | DOOS | Garantie | van 3 jaar |
| Protocollen | IEEE 802.3BA 100GBASE-LR4, QSFP28 MSA, SFF-8661, SFF-8636 | ||
| Toepassing | 100G Ethernet, Data Center, het Draadloze Netwerk van 5G | ||
Eigenschappen
Toepassing
Voor meer van Onze de Zendontvangerreeks van QSFP28 100GBASE, gelieve te verwijzen naar de Volgende Vorm
| Artikelnummer | Beschrijving | Golflengte | Lengte | Media | TX macht (dBm) | Rx Sens. (dBm) |
| GTQ-m08b4-01DC | QSFP28 100G SR4 | 850nm | 100m | MMF | -8.4~2.4 | <-10> |
| GTQ-m08b4-02DC | QSFP28 SR BD | 850/900nm | 100m | MMF | -5.5 - 3 | <-9> |
| GTQ-m08b4-03DC | 100GBASE eSR4 | 850nm | 300m | MMF | -8.4~2.4 | <-10> |
| GTQ-m13b4-P5DC | QSFP28 PSM4-S | 1310nm | 500m | SMF | -9.4~2 | <-12> |
| GTQ-m13b4-02DC | QSFP28 PSM4-S | 1310nm | 2km | SMF | -6.0~2 | <-10> |
| GTQ-l27b4-02DC | 100G CWDM4 | 1311nm CWDM | 2km | SMF | -6.5~2.5 | <-11> |
| GTQ-l27b4-10DC | 100G eCWDM4 | 1311nm CWDM | 10km | SMF | -6.5~2.5 | <-13> |
| GTQ-l13b4-10DC | QSFP28 LR4 | LAN WDM | 10km | SMF | -4.3~4.5 | <-10> |
| GTQ-l13b4-20DC | QSFP28 eLR4 | LAN WDM | 20km | SMF | -4.3~4.5 | <-14> |
| GTQ-l13b4-40DC | QSFP28 ER4 Lite | LAN WDM | 40km (met FEC) | SMF | -2.9~4.5 | <-20> |
| GTQ-l13b4-80DC | QSFP28 ZR4 | LAN WDM | 80km | SMF | 2~6.5 | <-28> |
| GTQ-n13b4-10MC | Dubbele 100/112G LR4 | LAN WDM | 10km | SMF | 4.3~4.5/0.6~4 | <-8> |
| GTQ-n13b4-20MC | Dubbele 100/112G eLR4 | LAN WDM | 20km | SMF | 1.0~+4.5/0~4 | <-9> |
| GTQ-n13b4-40MC | Dubbele 100/112G ER4 | LAN WDM | 40km | SMF | 2.5~2.9/1~3.3 | <-15> |
| GTQ-l13d1-P5DC | 100G QSFP28 DR1 | 1310nm | 500m | SMF | -2.9~4 | <-5> |
| GTQ-l13d1-02DC | 100G QSFP28 FR1 | 1310nm | 2km | SMF | -2.4~4 | <-6> |
| GTQ-l13d1-10DC | 100G QSFP28 LR1 | 1310nm | 10km | SMF | -1.4~4.5 | <-7> |
Nota: OEM/ODM gesteund.
