Productdetails:
|
| Product Name: | 10GBASE-BX XFP | Transmission: | 10km |
|---|---|---|---|
| Wavelength: | 1270nm-TX / 1330nm-RX | Component: | DFB+PIN |
| Connector: | LC | Keyword: | 10GBASE-BX XFP |
| Markeren: | 10gbase-BX Tweerichtings Optische Zendontvanger,De Tweerichtings Optische Zendontvanger van XFP,Tweerichtings Andere Optische Zendontvangermodule |
||
Tweerichtings de Zendontvanger1270nm/1330nm 10km LC DOM van 10gbase-BX XFP
Beschrijving

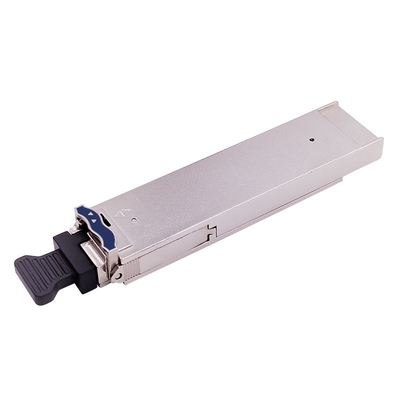

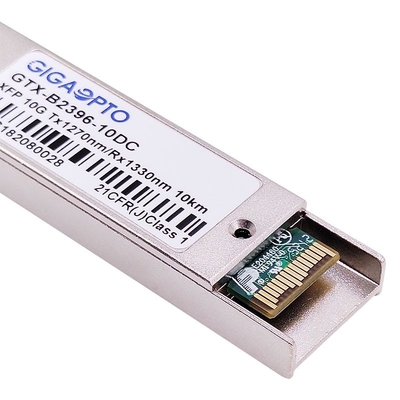

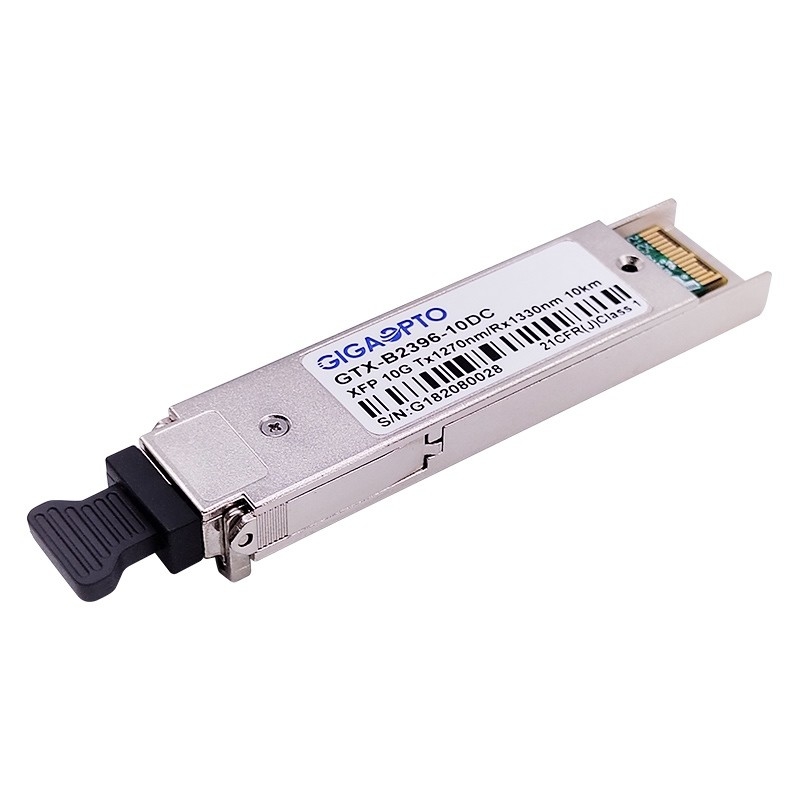

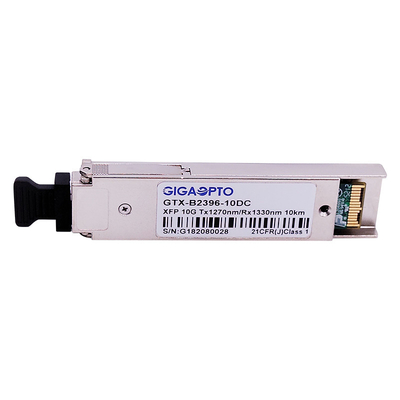

Gigaopto's10GBASE-BX XFP is een heet-pluggable Tweerichtings de zendontvangermodule van XFP.
De zendersectie gebruikt een 1270nm DFB, die klasse 1 laser volgzaam volgens Internationale Veiligheidsnorm CEI-60825 is. De ontvangerssectie gebruikt een 1330nm-ontvanger van de SPELDfotodiode, die 10km transmissie over de enige vezel van de bundel enige wijze (G.652 SMF) verstrekt.
De digitale kenmerkende controle (DDM) functies zijn beschikbaar via een I2C-interface, die toezicht in real time op het de zendontvangertemperatuur, laser bias huidige, optische macht, de ontvangen optische macht en voltage van de zendontvangerlevering verstrekt.
10gbase-BX XFP voldoet aan de specificaties van Omwenteling 4,5 van XFP MSA, 10 Gigabit Ethernet-specificaties (10GBASE-LR/LW per IEEE 802.3ae), en 10G Fibre Channel (1200-sm-ll-l). De zendontvanger is ook een Klasse 1 laserproduct dat aan FDA/CDRH en CEI-60825 normen voldoet.
Specificatie
| Productnaam | 10GBASE-BX XFP | Artikelnummer | Gtx-b2396-10DC |
| Vormfactor | XFP | Bitrate (Gbps) | 10Gbps |
| Centrumgolflengte | 1270nm - TX/1330nm - RX | Transmissie | 10km |
| Schakelaar | LC simplex | Kabeltype | SMF |
| Zenderdeel | DFB BiDi | Ontvangersdeel | SPELD |
| TX macht | -5 ~ 0dBm | Ontvangersgevoeligheid | < -14dBm=""> |
| Uitstervenverhouding | > 3,5 dB | Overbelastingsmacht | > 0,5 dBm |
| Machtsconsumptie | <1> | Werkende Gevaltemperatuur | 0 aan 70°C/-40 aan 85°C |
| DDM/DOM | Steun (gebrek) | Garantie Beperkte Tijd | 3 jaar |
Eigenschappen
Toepassingen
De Optische Kenmerken van 10gbase-BX XFP
| Parameter | Symbool | Min. | Typisch | Max. | Eenheid |
| Machtsbegroting | 9 | dB | |||
| Datasnelheid | 9.95 | 11.3 | Gbps | ||
| Zender | |||||
| Centrumgolflengte | λC | 1260 | 1270 | 1280 | NM |
| Spectrale Breedte (- 20dB) | Δλ | 1 | NM | ||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | ||
| Gemiddelde Outputmacht *note3 | Steenbolk, AVG | -5 | 0 | dBm | |
| Uitstervenverhouding | ER | 3.5 | dB | ||
| Gemiddelde Macht van VAN Zender | -30 | dBm | |||
| Relatief Intensiteitslawaai | RIN | -128 | dB/Hz | ||
| TX maak beweren Tijd onbruikbaar | t_off | 10 | ons | ||
| Ontvanger | |||||
| Centrumgolflengte | λC | 1320 | 1340 | NM | |
| Gevoeligheid *note4 | SPELD | -14 | dBm | ||
| Ontvangersoverbelasting | PMAX | 0,5 | dBm | ||
| LOS DE-beweert | LOSD | -16 | dBm | ||
| LOS beweert | LOSA | -28 | dBm | ||
