Productdetails:
|
| Product Name: | XFP WDM ER60 | Distance: | 60km |
|---|---|---|---|
| Wavelength: | TX_1330nm / RX_1270nm | Component: | DFB+APD |
| Connector: | Simplex LC | Highlight: | XFP WDM ER60, 1 fiber XFP |
| Markeren: | 1270nm de Module van de vezelzendontvanger,60km de Module van de Vezelzendontvanger,DOM Ethernet Fiber Transceiver |
||

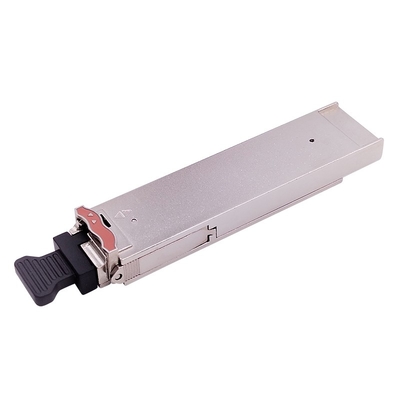

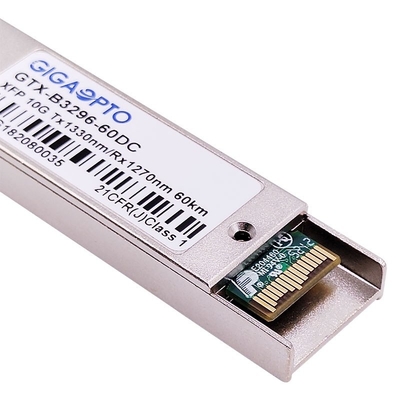

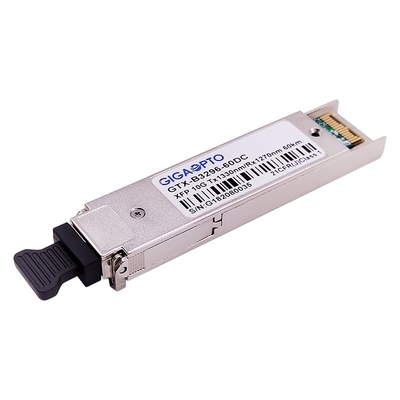

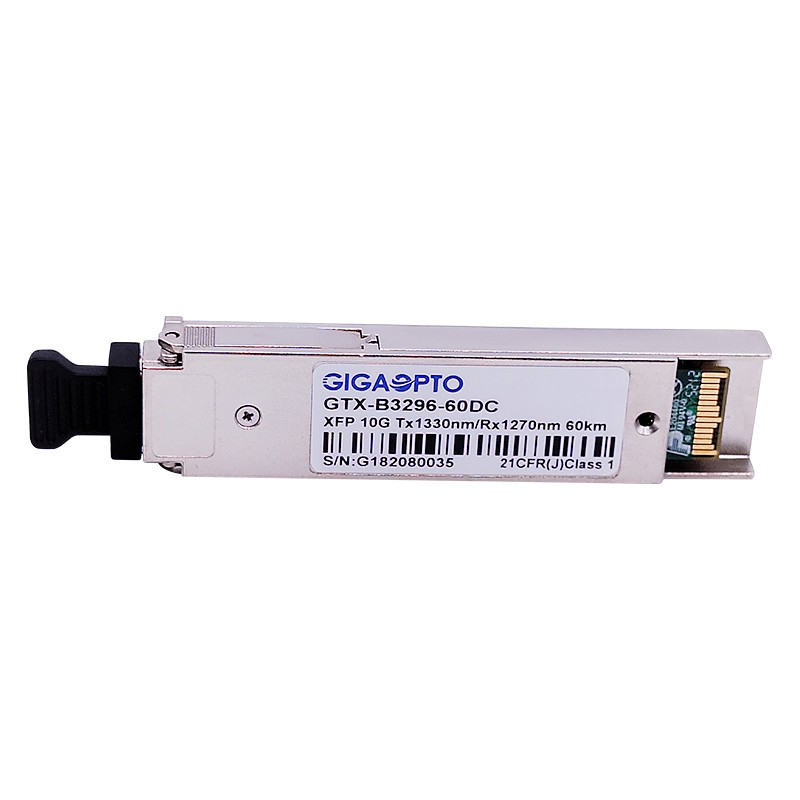

WDM ER60 Ethernet van 10Gbps XFP de Module 1330nm/1270nm 60km DOM van de Vezelzendontvanger
Beschrijving
WDM ER60 van XFP van Gigaopto is Compatibele XFP (10 Gigabit de Kleine Pluggable Module van de Vormfactor) Zendontvanger Multi-Vendor van MSA. De zendersectie gebruikt een 1330nm DFB, het gebruik van de ontvangerssectie een 1270nm-ontvanger van de SPELDfotodiode, die 60km transmissie over de enige vezel verstrekt van de bundel enige wijze (G.652 SMF).
Het steunt de optische diagnostiek van DDM/DOM, wat kenmerkende informatie over de huidige exploitatievoorwaarden verstrekt.
Specificatie
| Compatibel Merk | Cisco | Artikelnummer | Gtx-b3296-60DC |
| Verpakking | XFP-WDM | Bitrate (Gbps) | 10.3 Gbps |
| Golflengte (TX/RX) | 1330nm/1270nm | Verbindingsafstand | 60 |
| Schakelaar | LC simplex | Media | single-mode vezel |
| Txdeel | DFB | Rxdeel | APD |
| TX gemiddelde Macht | 1 ~ 5dBm | RX gevoeligheid | < -20dBm=""> |
| Ext.-Verhouding | > 3,5 dB | De Macht van de verzadigingsinput | > 0.5dBm |
| Machtsbegroting (dB) | 21 dB | Werkende Temperatuur | 0 aan 70°C/-40 aan 85°C |
| Machtsdissipatie | < 2W=""> | OEM/ODM | Steun |
| DDM/DOM | Steun (gebrek) | Garantie | 36 maanden |
| Protocollen | 10G Ethernet, 10G FC, 8G Fibre Channel, OTU2, STM-64 | ||
Eigenschappen
Toepassingen
Optische en Elektrokenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | |
| Zender | |||||||
| Centrumgolflengte | λc | 1320 | 1330 | 1340 | NM | ||
| Spectrale Breedte (- 20dB) | Δλ | 1 | NM | ||||
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | dB | ||||
| Gemiddelde Outputmacht | Steenbolk | +1 | +6 | dBm | 1 | ||
| Uitstervenverhouding | ER | 3.5 | dB | ||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 180 | 950 | mV | 2 | ||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | ||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | |||
| Laat toe | 0 | 0,8 | V | ||||
| Ontvanger | |||||||
| Centrumgolflengte | λc | 1260 | 1270 | 1280 | NM | ||
| Ontvangersgevoeligheid | -20 | dBm | 3 | ||||
| Ontvangersoverbelasting | -8.0 | dBm | 3 | ||||
| LOS DE-beweert | LOSD | -21 | dBm | ||||
| LOS beweert | LOSA | -35 | dBm | ||||
| LOS Hysterese | 0,5 | 4 | dB | ||||
| De Schommelingsverschil van de gegevensoutput | Vout | 400 | 600 | 800 | mV | 2 | |
|
LOS |
Hoog | 2.0 | Vcc | V | |||
| Laag | 0,8 | V | |||||
Nota 1: De optische macht wordt gelanceerd in SMF.
Nota 2: InternAC-Gekoppeld.
Nota 3: Gemeten met een testpatroon @9953Mbps, BER ≤1×10-12 van PRBS 231-1.
Mechanische Specificaties
