QSFP+ 40GbE LR4 Lite 2km Duplexlc de Moduledom van de de Optische Vezelzendontvanger van SMF

QSFP+ 40GBASE-LR4L 1310nm 2km Optische de Zendontvangermodule van DOM Duplex LC SMF voor Ethernet en Data Center

Beschrijving

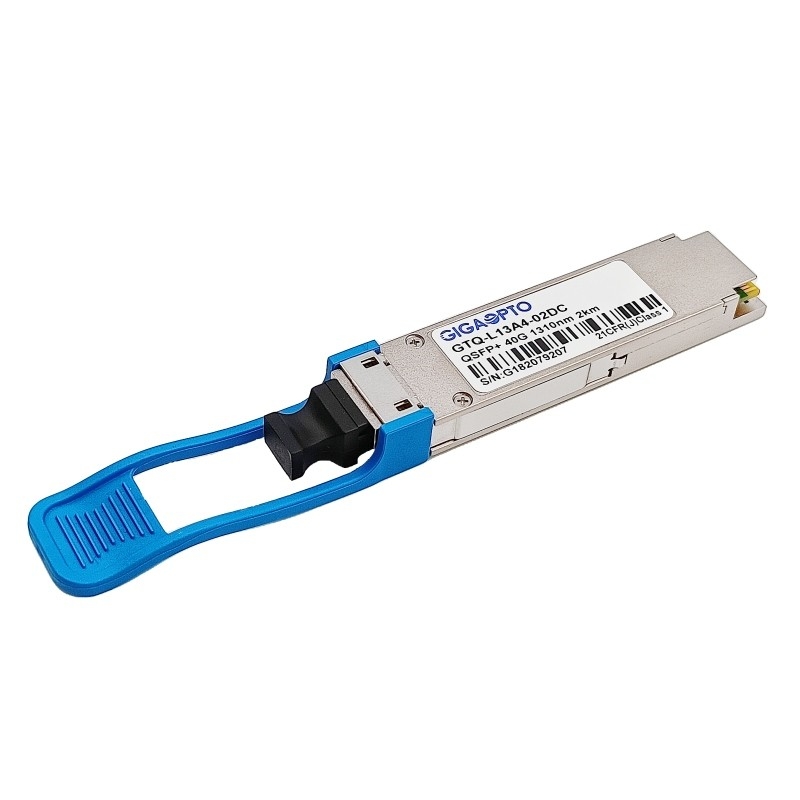

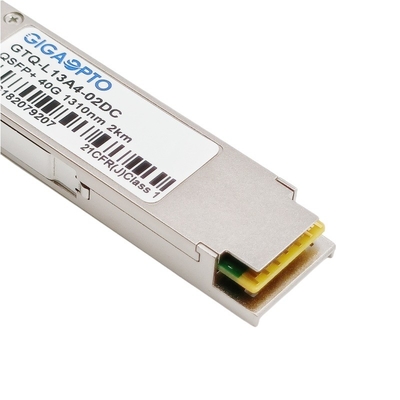

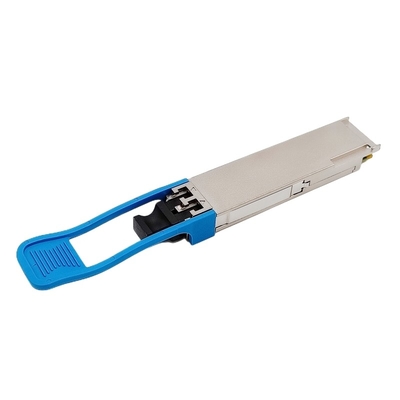

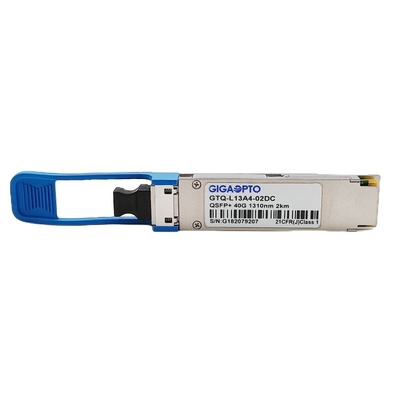

De zendontvanger van GTQ-l13a4-02DC QSFP LR4 Lite van Gigaopto is een module voor 2km optische communicatie toepassingen wordt ontworpen die. Het ontwerp is volgzaam aan 40GBASE-LR4 van de norm van IEEE P802.3ba.

De module zet 4 inputkanalen van de elektrogegevens van 10.3125Gb/s in 4 optische signalen van CWDM om, en seint hen in één enkel kanaal voor de optische transmissie van 40Gb/s simultaan over. Integendeel, aan de ontvangerskant, demultiplexes de module optisch een 40Gb/s in 4 CWDM-kanalensignalen wordt ingevoerd, en zet hen in 4 elektrogegevens dat van de kanaaloutput om.

De centrale golflengten van de 4 die CWDM-kanalen zijn 1271, 1291, 1311 en 1331nm als leden van het CWDM-golflengtenet in itu-t G.694.2 wordt bepaald. Het bevat een duplexlc-schakelaar voor de optische interface en een 38 speldschakelaar voor de elektrointerface. Om het optische verspreidingssysteem op lange termijn te minimaliseren, moet single-mode vezel (SMF) in deze module worden toegepast.

Het product wordt ontworpen met vormfactor, optische/elektroverbinding en digitale kenmerkende interface volgens de Multi-Source Overeenkomst van QSFP+ (MSA). Het is ontworpen om de ruwste externe exploitatievoorwaarden met inbegrip van temperatuur, vochtigheid en EMI interferentie te ontmoeten.

Specificatie

Eigenschappen

• 40Gbps CWDM 2km de Optische Zendontvanger van QSFP+
• Transmissiedatasnelheid tot 10.3Gbps per kanaal
• QSFP+ volgzaam MSA, Volgzaam aan de specificatie van IEEE 802.3ba voor 40GBASE-LR4-verbindingen
• De ongekoelde DFB lasers van CWDM, die ITU G.694.2 golflengtenet gebruiken bij 1270, 1290, 1310 en 1330nm
• Hoge Gevoeligheid speld-TIA met optische DEMUX
• Tot 2km bereik over standaard enige wijzevezel
• Volgzaam met de datasnelheden van QDR/DDR Infiniband
• Hete pluggable elektrointerface
• Lagere machtsconsumptie <3>
• Werkende gevaltemperatuur 0°C aan +70°C
• 3.3V voeding
• Volgzame RoHS 6 (loodvrij)

Toepassing

• De verbindingen van 40GBASE-LR4 40G Ethernet
• Infiniband QDR en Ddr verbindt onderling
• Aan de clientzijde 40G-Telecommunicatieverbindingen

Norm

• QSFP+ MSA
• IEEE P802.3ba 40GBASE-LR4
• Volgzame ROHS

Elektrospecificaties

Optische Kenmerken

Nota:

1. Zelfs als TDP < 1="" dB="">

2. Zie hieronder Figuur 2.

3. De ontvanger zal kunnen, zonder schade, ononderbroken blootstelling aan een gemoduleerd optisch inputsignaal tolereren die dit machtsniveau op één steeg hebben. De ontvanger moet niet correct bij deze inputmacht werken.

4. Gemeten die met het signaal van de conformiteitstest bij ontvanger voor BER wordt ingevoerd = 1x10-12.

5. De verticale sanctie van de oogsluiting en het beklemtoonde oog jitter zijn beproevingsomstandigheden om beklemtoonde ontvangersgevoeligheid te meten. Zij zijn geen kenmerken van de ontvanger.

Verenigbaarheid

Zijn de optische zendontvangers van Gigaopto 100% compatibel met alle belangrijke schakelaarmerken en zullen geen schade aan OEM apparaten veroorzaken.

om de kwaliteit en de verenigbaarheid van onze producten te verzekeren, wordt elk product zorgvuldig getest op het overeenkomstige materiaal vóór levering aan klanten.

Voor deze verenigbaarheid GTQ-l13a4-02DC, gelieve te verwijzen naar de P/N-correspondentielijst. Als het merk en het artikelnummer u zoekt niet hieronder vermeld zijn, te laten gelieve ons het weten en wij zullen het genoegen hebben om u van meer details te voorzien.

Pakketdimensies

De module wordt ontworpen om klacht met de specificatie van QSFP+ te zijn MSA. De pakketdimensies worden gespecificeerd in sff-8436.

Voor meer van onze de Zendontvangerreeks van QSFP+ 40GBASE, gelieve te verwijzen naar de volgende vorm
