Productdetails:
|
| Productnaam: | 40G SR BD | Bitrate: | 40Gbps |
|---|---|---|---|
| Vormfactor: | QSFP+ | golflengte: | 832nm - 918nm |
| Vezeltransmissie: | 150m@OM4/100m@OM3 | Interface: | Duplexlc-vergaarbak |
| Hoogtepunt: | 40GBASE-SR4 QSFP+ MMF 832nm – 918nm VCSEL 150M Dual LC | ||
| Markeren: | BiDiqsfp+ Optische Zendontvanger,40GBASE de Optische Zendontvanger van SR QSFP+,de Module van 918nm MMF |
||
40gbase-SR Tweerichtings Duplexlc MMF Optische de Zendontvangermodule van QSFP+ voor Ethernet en Data Center
Beschrijving

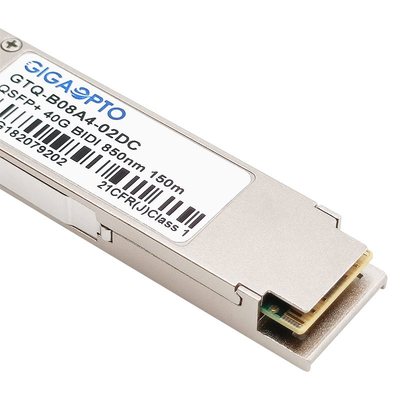

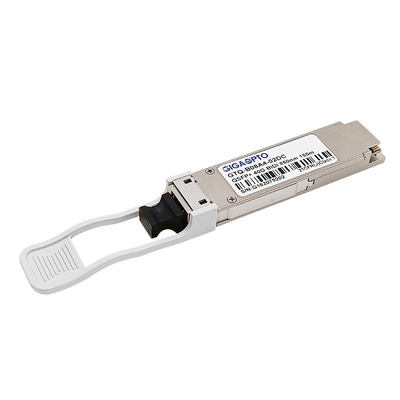

De zendontvangermodule QSFP+ van Gigaopto van SR van GTQ-b08a4-02DC is de Tweerichtings (BiDi) een pluggable optische zendontvanger met duplexlc-schakelaarinterface voor kort-bereikdatacommunicatie en verbindt toepassingen onderling die MultiMode Vezel (MMF) gebruiken.
De zendontvanger van QSFP+ 40Gbps BiDi seint intern een interface van XLPPI 4x10G in twee elektrokanalen die van 20Gb/s simultaan over, die en elke optisch meer dan één simplexlc-vezel overbrengen ontvangen gebruikend tweerichtingsoptica. Dit resulteert in een gezamenlijke bandbreedte van 40Gbps in een duplexlc-kabel.
Het steunt 40Gbps-verbinding over een duplexmmf-kabel terwijl het toelaten van 40G om worden opgesteld gebruikend dezelfde infrastructuur zoals 10G (10gbase-SR) zonder de behoefte om enige vezels toe te voegen.
Het kan tot 150m over multimode vezel van OM4 bereiken (MMF) gebruikend 832nm aan 918nm-golflengten over LC-schakelaars.
Deze zendontvanger van 40G SR4 BD verstrekt hoogte - dichtheid en lage machts40gbase Ethernet oplossingen voor datacentrum, hoge prestaties gegevensverwerkingsvoorzien van een netwerk, ondernemingskern en de toepassingen van de distributielaag.
Het is volledig volgzaam met QSFP+ MSA, IEEE 802.3ba-2010.
Specificatie
| Pakket | QSFP+ | Datasnelheid (Gbps) | 40Gbps |
| Centrumgolflengte | 832nm ~ 918nm | Kabeltransmissie | 150m@OM4/100m@OM3 |
| Interface | LC duplex | Kabeltype | MMF |
| Zendertype | VCSEL 850/900nm | Ontvangerstype | SPELD |
| TX macht per Steeg | -4~5dBm | RX gevoeligheid per Steeg | <-11> |
| Macht-begroting | 6dB | Uitstervenverhouding | >3.5dB |
| Machtsdissipatie | ≤3.5W | CDR | zonder |
| DDM/DOM | N/A | Werkende Temperatuur | 0 aan 70°C (32 aan 158°F) |
| FEC-Functie | Gesteund | OEM/ODM | Gesteund |
| Protocollen | 40G Ethernet, IEEE802.3ba-2010, Volgzaam MSA | ||
| Naleving | IEC/EN 61000-4-2, CEI-60825, FDA 21CFR 1040,10 en 1040,11, RoHS | ||
Eigenschappen
Toepassingen
Norm
Elektrokenmerken (BOVENKANT = 0 tot 70 °C, VCC = 3,13 tot 3,47 Volts)
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Nota |
| Datasnelheid per Kanaal | - |
10,312 5 |
11.2 | Gbps | ||
| Machtsconsumptie | - | 2.5 | 3.5 | W | ||
| Leveringsstroom | Icc | 0,75 | 1.0 | A | ||
| Voltage-Hoge controle I/O | VIH | 2.0 | Vcc | V | ||
| Voltage-Lage controle I/O | VIL | 0 | 0,7 | V | ||
| Inter-kanaalhelling | TSK | 150 | Ps | |||
| RESETL-Duur | 10 | Ons | ||||
| RESETL DE-beweert tijd | 100 | Mej. | ||||
| Macht op tijd | 100 | Mej. | ||||
| Zender | ||||||
|
Kies Gebeëindigd Outputvoltage uit Tolerantie |
0,3 | 4 | V | 1 | ||
|
Gemeenschappelijk wijzevoltage Tolerantie |
15 | mV | ||||
| Breng het Voltage van het Inputverschil over | VI | 120 | 1200 | mV | ||
| Breng de Impedantie van het Inputverschil over | ZIN | 80 | 100 | 120 | ||
| Gegevens Afhankelijke Input Jitter | DDJ | 0,1 | UI | |||
| Gegevensinvoer Totale Jitter | TJ | 0,28 | UI | |||
| Ontvanger | ||||||
| Kies Gebeëindigd Outputvoltage uit | 0,3 | 4 | V | |||
| Tolerantie | ||||||
| Het Verschilvoltage van de Rxoutput | Vo | 600 | 800 | mV | ||
| De Stijging van de Rxoutput en Dalingsvoltage | Tr/Tf | 35 | ps | 1 | ||
| Totale Jitter | TJ | 0,7 | UI | |||
| Deterministische Jitter | DJ | 0,42 | UI | |||
Optische Parameters (BOVENKANT = 0 tot 70 °C, VCC = 3,0 tot 3,6 Volts)
| Parameter | Symbool | Min | Type | Maximum | Eenheid | Ref. |
| Zender | ||||||
| Optische Golflengte CH1 | λ | 832 | 850 | 868 | NM | |
| Optische Golflengte CH2 | λ | 882 | 900 | 918 | NM | |
| RMS Spectrale Breedte | P.m. | 0,5 | 0,65 | NM | ||
| Gemiddelde Optische Macht per Kanaal | Pavg | -4 | -2.5 | +5.0 | dBm | |
| Laser van Macht per Kanaal | Poff | -30 | dBm | |||
| Optische Uitstervenverhouding | ER | 3.5 | dB | |||
| Relatief Intensiteitslawaai | Rin | -128 |
dB/H Z |
1 | ||
| De optische Tolerantie van het Terugkeerverlies | 12 | dB | ||||
| Ontvanger | ||||||
| Optische Centrumgolflengte CH1 | λ | 882 | 900 | 918 | NM | |
| Optische Centrumgolflengte CH2 | λ | 832 | 850 | 868 | NM | |
| Ontvangersgevoeligheid per Kanaal | R | -11 | dBm | |||
| Maximuminputmacht | PMAX | +0.5 | dBm | |||
| Ontvangersreflectiecoëfficiënt | Rrx | -12 | dB | |||
| LOS DE-beweert | LOSD | -14 | dBm | |||
| LOS beweert | LOSA | -30 | dBm | |||
| LOS Hysterese | LOSH | 0,5 | dB | |||
Nota
1. 12dB bezinning
Verenigbaarheid
Gigaopto vervaardigt en voorraden een volledige waaier van optische zendontvangers tot 100G. Elk van onze optische zendontvangermodules worden kwaliteit-getest voor verenigbaarheid met het milieu van de doelschakelaar en zijn 100% compatibel met belangrijke merken zoals Cisco, Brokaat, HP, Jeneverbes, HW, Alcatel-Lucent, Uiterste, Arista, Force10, D-Verbinding, 3Com, enz. en aanbieden een garantie van 3 jaar.
Voor deze Zendontvanger van SR BD van GTQ-b08a4-02DC 40G, gelieve te verwijzen naar de P/N-correspondentielijst. Als u meer verenigbaarheid nodig hebt, gelieve te aarzelen niet om ons te laten het weten.
| Overeenkomstig Compatibel Merk/Artikelnummer | |||
| Merk | Artikelnummer | Merk | Artikelnummer |
| Gigaopto | GTQ-b08a4-02DC | Arista | Qsfp-40g-SRBD |
| Cisco | Qsfp-40g-SR-BD | Jeneverbes | Jnp-qsfpp-40g-BXSR |
| H3C | Qsfp-40g-bidi-SR-MM850 | HW | Qsfp-40g-SR-BD |
Mechanische Afmetingen
Voor meer van onze 40GBASE-Zendontvangerreeks, gelieve te verwijzen naar de volgende vorm
| P/N | Beschrijving | Bereik | TX/RX | TX macht (dBm) | Rx Sens. (dBm) | Schakelaar |
| GTQ-m85a4-02DC | 40G SR4 | 150m | 850nm VCSEL/PIN | -7.6~2.4 | <-9> | MTP/MPO-12 |
| GTQ-b08a4-02DC | 40G SR BiDi | 150m | 850/900nm VCSEL/PIN | -4~5 | <-11> | LC |
| GTQ-b08a4-04DC | 40G eSR4 | 300m | 850nm VCSEL/PIN | -7.5~0 | <-9> | MTP/MPO-12 |
| GTQ-m13a4-02DC | 40G PSM IR4 | 1.4km | 1310nm FP/PIN | 5.5~+1.5 | <-11> | MTP/MPO-12 |
| GTQ-l13a4-M2DC | 40gbase-UNIV | 150m/2km | 1310nm DFB/PIN | 7~4.3/10~2.3 | <-10> | LC |
| GTQ-l13a4-02DC | 40G LR4 Lite | 2km | CWDM DFB/PIN | -7~2.3 | <-11> | LC |
| GTQ-m13a4-10DC | 40G LR4 | 10km | CWDM DFB/PIN | -7~2.3 | <-11> | LC |
| GTQ-m13a4-10DC | 40G PSM4 | 10km | 1310nm DFB/PIN | -6~-1 | <-14> | MTP/MPO-12 |
| GTQ-m13a4-20DC | 40G eLR4 | 20km | CWDM DFB/PIN | -4.5~2.3 | <-12> | LC |
| GTQ-b13a4-40DC | 40G ER4 | 40km | CWDM DFB/APD | -2.7~4.5 | <-21> | LC |
| GTQ-m13a4-02DC | 40G PSM4 Lite | 2km | 1310nm DFB/PIN | -6~-1 | <-14> | MTP/MPO-12 |
| GTQ-b13a4-30DC | 40G ER4 Lite | 30km | CWDM DFB/APD | -3.7~4.5 | <-18> | LC |
