Productdetails:
|
| Productnaam: | 10gbase-SR | Bitrate: | 10Gb/s |
|---|---|---|---|
| Vormtype: | SFP+ | Apparatentype: | Zendontvangermodule |
| golflengte: | 850nm | Vezeltype: | mmf |
| Componenten: | VCSEL+PIN | Bereik: | 300m@OM3/400m@OM4 |
| Sleutelwoorden: | SFP+-10GBASE-SR, SFP-10G-SW | ||
| Markeren: | Multimode Optische Zendontvanger van SFP+,de Optische Zendontvanger van 850nm SFP+,300m 10GBASE SR |
||

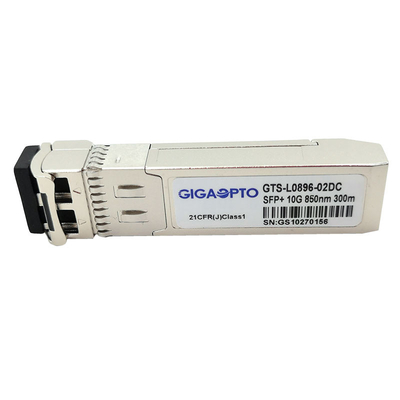

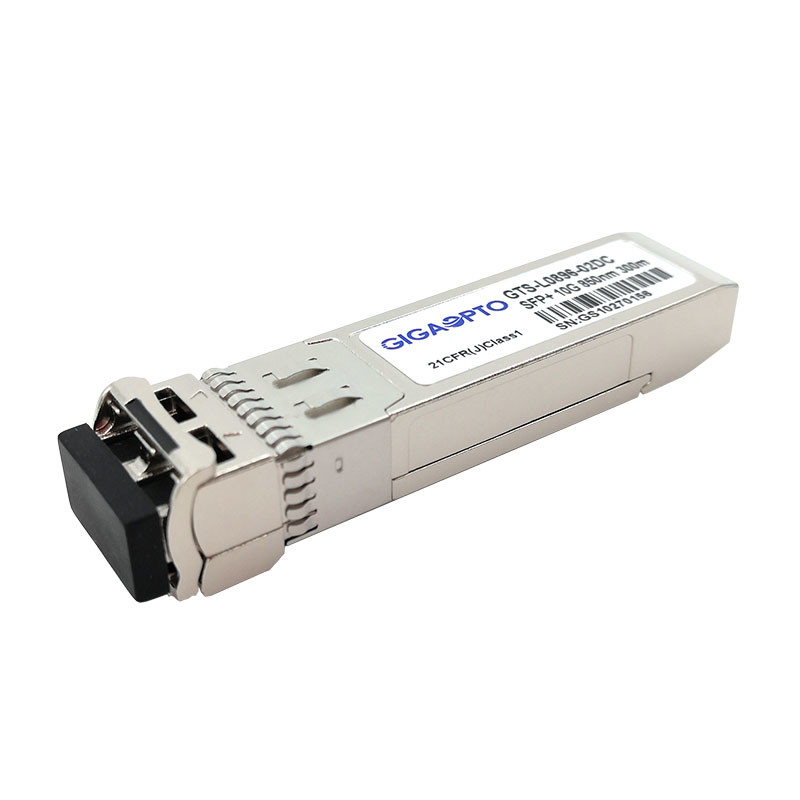

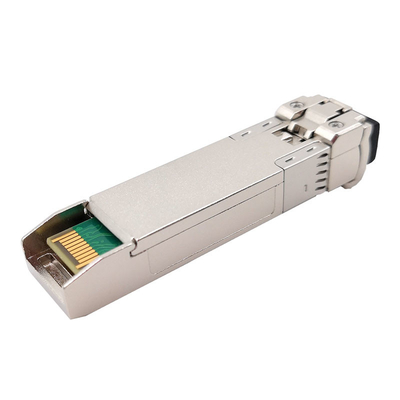

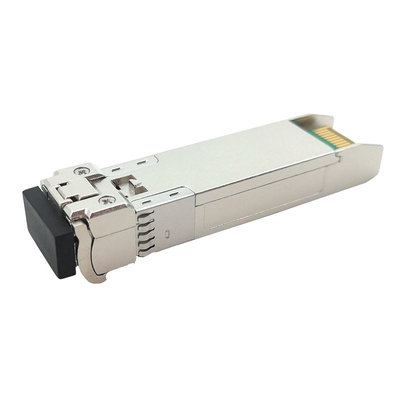

SFP-10g-SR Optische DOM van de Zendontvangermodule MMF 850nm 300m LC
Beschrijving
De zendontvanger van 850nm 10Gbps is SFP+-huisvestingsmodule voor duplex optische datacommunicaties zoals 10gbase-SR en 10gbase-SW.
Het steunt tot 400m verbindingslengten over OM4 MMF (300m over OM3 MMF) via een duplexschakelaar van LC.
De 10G-zendontvanger van SR bestaat uit twee secties, het gebruik van de zendersectie een Verticale bestuurder van de Holteoppervlakte Uitgezonden Laser (VCSEL) en is een Klasse 1 laser volgzaam volgens Internationale die VeiligheidsnormCEI 60825, het gebruik van de ontvangerssectie een SPELDfotodiode met een transimpedancevoorversterker (TIA) wordt geïntegreerd.
Deze zendontvanger SFP-10g-SR is volgzaam met sff-8431, sff-8432, IEEE 802.3-2012 10GBASE-SR/SW en 10G Fibre Channel. Het is met de de speldschakelaar van SFP+ 20 om heet stopvermogen toe te staan. De digitale diagnostiekfuncties zijn beschikbaar via een periodieke interface met 2 draden, zoals die in sff-8472 worden gespecificeerd.
Kenmerkend lage machtsconsumptie en hoge snelheid, is deze zendontvanger van 10G SFP+ ideaal voor datacentra, onderneming bedradingskasten, de toepassingen van het providervervoer, Radio & Base-band Eenheden, enz.
Elke die zendontvanger is 100% optisch voor betrouwbaarheid, interoperabiliteit en verenigbaarheid wordt geïnspecteerd en wordt getest alvorens te verschepen.
Specificatie
| Vormfactor | SFP+ | Max Data Rate | 11.3Gb/s |
| Centrumgolflengte | 850nm | Kabelafstand | 300m@OM3/400m@OM4 |
| Schakelaartype | Vergaarbak dubbel-LC | Media | Multimode Vezel |
| Zender | VCSEL | Ontvanger | SPELD |
| TX macht | -6~-1dBm | Ontvang Gevoeligheid | < -10dBm=""> |
| Macht-begroting | 4dB | Uitstervenverhouding | >3.5dB |
| Machtsconsumptie | ≤0.6W typisch | Ontvangersoverbelasting | >0.5dBm |
| Digitale Kenmerkende Controle | Ja | Temperatuurwaaier | -5 aan 70°C /-40 °C~85°C |
| OEM/ODM | Gesteund | Garantietijd | 3 jaar |
| Protocollen | 10G Ethernet, Volgzaam MSA | ||
Eigenschappen
Toepassing
Norm
Elektro en Optische Kenmerken
| Elektrokenmerken | ||||||
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's |
| Totaal aanbodstroom | ICC | 300 | mA | |||
| Zender | ||||||
| Voltage van de zender het Differentiële Input | 180 | 1200 | mV | |||
| Het Hoge Voltage van de Tx_Faultoutput - | VOH | 2.4 | Vcc | V | LVTTL | |
| Het Lage Voltage van de Tx_Faultoutput - | Volume | 0 | 0,4 | V | LVTTL | |
| Het Hoge Voltage van de Tx_Disableinput - | VIH | 2 | Vcc | V | LVTTL | |
| Het Lage Voltage van de Tx_Disableinput - | VIL | 0 | 0,8 | V | LVTTL | |
| Input Differentiële Impedantie | 90 | 100 | 110 | Ω | ||
| Ontvanger | ||||||
| Voltage van de ontvangers het Differentiële Output | 300 | 850 | mV | |||
| LOS Hoog Outputvoltage - | VOH | 2.4 | Vcc | V | LVTTL | |
| LOS Laag Outputvoltage - | Volume | 0 | 0,4 | V | LVTTL | |
| Output Differentiële Impedantie | 90 | 100 | 110 | Ω | ||
| Optische Zenderkenmerken | |||||||
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | |
| Gemiddelde Outputmacht | STEENBOLK | -6 | -1 | dBm | |||
| Centrumgolflengte | λc | 830 | 850 | 870 | NM | ||
| Spectrale Breedte | ∆λ | 0,45 | NM | ||||
| Uitstervenverhouding | ER | 3.5 | dB | ||||
| Relatief Intensiteitslawaai | RIN | -128 | dB/Hz | ||||
| Optische Stijgings/Daling Tijd | TR/TF | 28 | 50 | ps | |||
| Zender en Verspreidingssanctie | TDP | 3.2 | dB | ||||
| Zender VAN Macht | POFF | -45 | dBm | ||||
| Het Diagram van het outputoog | Leeft IEEE802.3ae na | ||||||
| Optische Ontvangerskenmerken | |||||||
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | |
| Centrumgolflengte | λc | 830 | 850 | 870 | NM | ||
| Ontvangersgevoeligheid | PSEN | -10 | dBm | 1 | |||
| De Macht van de inputverzadiging (Overbelasting) | PSAT | 0,5 | dBm | ||||
| LOS DE-beweert Niveau | LOSD | -13 | dBm | ||||
| LOS beweert Niveau | LOSA | -30 | dBm | ||||
| LOS hysterese | HYS | 0,5 | 6 | dB | |||
Nota 1. Gemetenmetprbs231-1 patroon, @10.3125Gbps, ER=4dB, BER=1x10-12.
Verenigbaarheid
Gigaopto vervaardigt en voorraden een volledige waaier van optische zendontvangers tot 100G. Elk van onze optische zendontvangermodules worden kwaliteit-getest voor verenigbaarheid met het milieu van de doelschakelaar en zijn 100% compatibel met belangrijke merken zoals Cisco, Brokaat, HP, Jeneverbes, HW, Alcatel-Lucent, Uiterste, Arista, Force10, D-Verbinding, 3Com, enz. en aanbieden een garantie van 3 jaar.
Voor dit gts-l0896-02DC, gelieve te verwijzen naar de P/N-correspondentielijst. Als u meer verenigbaarheid nodig hebt, gelieve te aarzelen niet om ons te laten het weten.
| Overeenkomstig Compatibel Merk/Artikelnummer | |||
| Merk | Artikelnummer | Merk | Artikelnummer |
| Gigaopto | Gts-l0896-02DC | Arista | SFP-10g-SR |
| Cisco | SFP-10g-SR | Jeneverbes | Ex-SFP-10ge-SR |
| Dell | 407-BBOU | Brokaat | 10g-sfpp-SR |
| Aruba | J9150D | H3C | SFP-xg-sx-mm850-a |
| HPE ProCurve | J9150A | HW | 0231A0A6 |
| HPE BladeSystem | 455883-B21 | Extreem | 10301 |
| IBM | 45W2411 | Netgear | AXM761 |
| Intel | E10GSFPSRX | Mellanox | Mfm1t02a-SR |
| Ciena | Xcvr-S00Z85 | Avago | Afbr-709SMZ |
| Avaya | AA1403015-E6 | Alcatel-Lucent | iSFP-10G-SR |
| D-verbinding | DEM-431xt-DD | F5 Netwerken | F5-upg-sfp+-r |
| Ubiquiti | Uf-MM.-10G | ||
Pakketoverzicht
De afmetingen zijn in millimeter. Alle afmetingen zijn ±0.1mm tenzij anders gespecificeerd. (Eenheid: mm)
