De Zendontvangermodule ZTE XGPON XGSPON Combo van OLT SFP+

De Zendontvangermodule ZTE XGPON XGSPON Combo van OLT SFP+
De Zendontvangermodule ZTE XGPON XGSPON Combo van OLT SFP+ De Zendontvangermodule ZTE XGPON XGSPON Combo van OLT SFP+ De Zendontvangermodule ZTE XGPON XGSPON Combo van OLT SFP+ De Zendontvangermodule ZTE XGPON XGSPON Combo van OLT SFP+

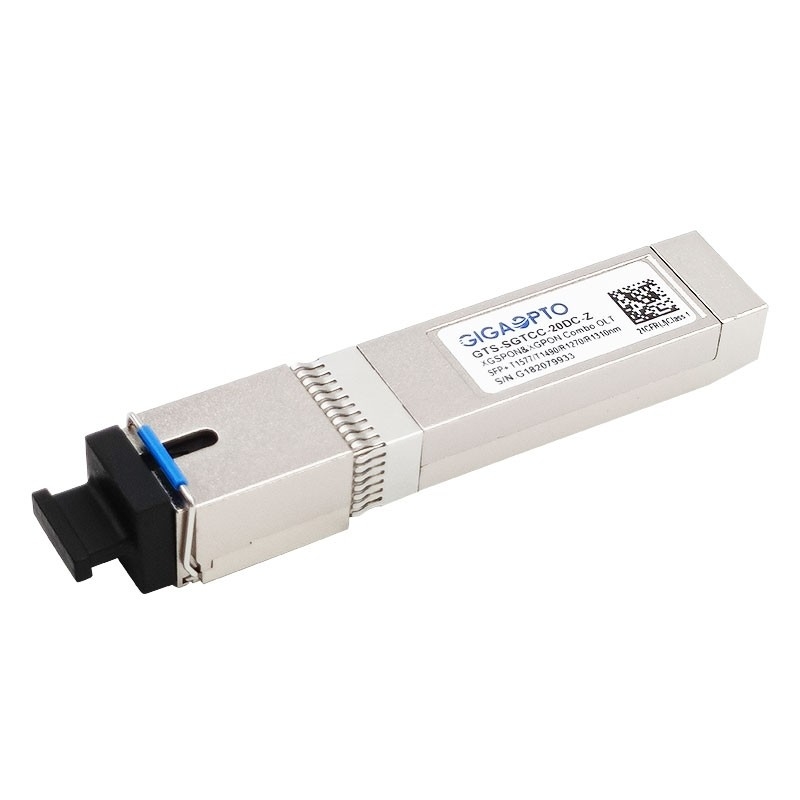

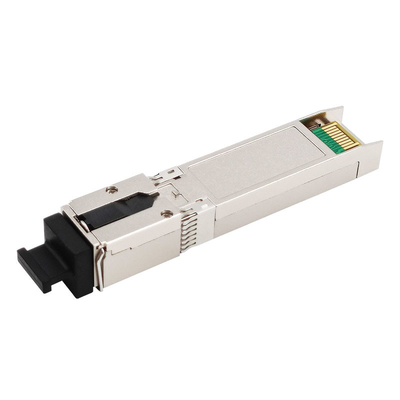

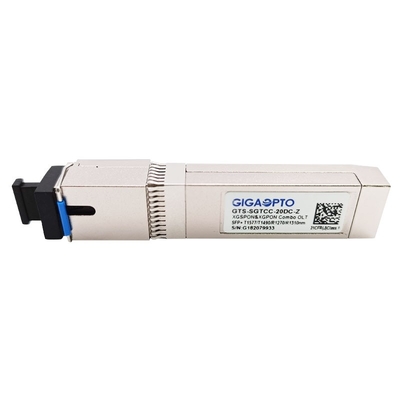

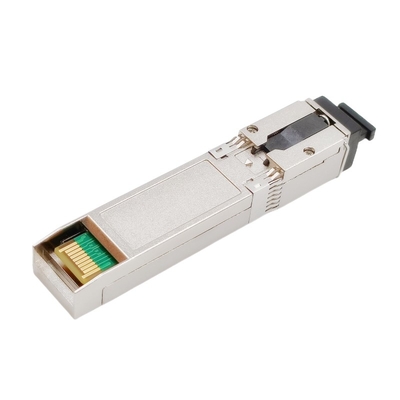

Grote Afbeelding :  De Zendontvangermodule ZTE XGPON XGSPON Combo van OLT SFP+

Productdetails:
Plaats van herkomst: Shenzhen, China
Merknaam: Gigaopto
Certificering: CE,FCC,RoHs, TUV,UL
Modelnummer: Gts-sgtcc-20dc-z
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: negotiable
Verpakking Details: Enige Pakket, 10 of 20pcs per Dienblad, 30 of 50 of 100pcs per doos, 400 of 600pcs per karton
Levertijd: 1-5 het werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 5,000pcs/month

De Zendontvangermodule ZTE XGPON XGSPON Combo van OLT SFP+

beschrijving
Productnaam: De Zendontvanger van XGPON&XGSPON Combo OLT SFP toepassing: XG-PON & XGS-PON
Datasnelheid (Gbps): XGSPON-TX 9,953 RX9.953 RX 2,488, XGPON-TX 9,953 RX 2,488 TX golflengte: XGSPON-1577nm, XGPON-1490nm
RX golflengte: XGSPON/XGPON-1270nm LD/PD type: EML/APD
Garantie: 3 jaar Sleutelwoorden: SFP+ XGPON & XGSPON Combo
Markeren:

De Zendontvangermodule van OLT SFP+

,

De Zendontvangermodule van XGSPON SFP+

,

ZTE XGPON

De Zendontvangermodule van ZTE xgpon-XGSPON Combo OLT SFP+ TX 1577nm 9.953G TX 1490nm 2.488G RX 1270nm 9.953G RX 1270nm 2.488G





Beschrijving:



Gts-sgtcc-20dc-z xgs-PON&XGPON/GPON Combo OLT van Gigaopto is compatibel met GPON OLT B+ en XGSPON&XGPON OLT N1.

Het bestaat uit een de ononderbroken-wijzezender van 1577nm 10Gbps met EML-laser, een de uitbarsting-wijze van 1270nm 10Gbps/2.5Gbps ontvanger met apd-TIA, een de ononderbroken-wijzezender van 1490nm 2.5Gbps met DFB-laser, en een de uitbarsting-wijze van 1310nm 1.25G ontvanger met apd-TIA. Het is SFP+-vorm-factor, die BIDI SC/UPC Receptacle.Its gebruiken de Commerciële Temperatuur zich van 0 aan 70°C. uitstrekt.





Eigenschappen



  • Heet-pluggable SFP+-vormfactor
  • Volgzaam met SFP+ MSA en itu-t G.9807.1/G.987.2/G.984.2
  • Steun xgs-pon/xg-PON OLT N1 en de toepassingen van GPON OLT B+
  • de ononderbroken-wijzezender van 1577nm 9.95328Gbps met EML-laser
  • de uitbarsting-wijze van 1270nm 9.95328Gbps/2.488Gbps ontvanger die apd-TIA gebruiken
  • de ononderbroken-wijzezender van 1490nm 2.488Gbps met DFB-laser
  • de uitbarsting-wijze van 1310nm 1.244Gbps ontvanger die apd-TIA gebruiken
  • Bereik tot 20km over enige SMF
  • Simplexsc-vergaarbak
  • Lage machtsdissipatie
  • interface met 2 draden voor geïntegreerde digitale kenmerkende controle
  • De digitale ontvangende aanwijzing van de signaalsterkte (RSSI)
  • Werkende gevaltemperatuur: 0~70°C
  • +3.3V voeding
  • Volgzame RoHS (loodvrij)





Functioneel Schematisch Diagram - XGSPON&XGPON1+GPON OLT

De Zendontvangermodule ZTE XGPON XGSPON Combo van OLT SFP+ 0





Het werken & Opslagvoorwaarden



Parameter Eenheid Min. Typisch Max.
Opslagtemperatuur °C -40   85
Werkende Gevaltemperaturen °C 0   70
Opslagvochtigheid % 5   90
Werkende Relatieve Vochtigheid % 5   85
Voedingvoltage V 3,135 3.3 3,465
Machtsconsumptie W     2.8
Schadedrempel voor Ontvanger dBm -3
Bitrate voor Tx 1577nm Gbps 9,953
Bitrate voor Rx 1270nm Gbps 2,488 9,953
Bitrate voor Tx 1490nm Gbps 2,488
Bitrate voor Rx 1310nm Gbps 1,244





Kenmerken



Al prestaties worden gespecificeerd bij gehele het werk temperatuur en voorwaarden.

Parameter Eenheid Min. Typisch Max.
XGSPON1577nm9.953g Zender
TX centrale Golflengte NM 1575 1577 1580
Spectrale Breedte (- 20dB) NM     1
De zijverhouding van de Wijzeafschaffing dB 30
XGSPON betekent Gelanceerde Macht
(N1 BOL)
dBm 2.5   5
XGSPON betekent Gelanceerde Macht
(N1 EOL)
dBm 2   5
Beteken Gelanceerde Macht (TX weg) dBm     -39
Uitstervenverhouding dB 8.2
De optische Tolerantie van het Terugkeerverlies dB     15
XGSPON-Zender 20km
De Sanctie van de vezelverspreiding
dB     1
Zendermasker
(PRBS231-1@9.953G)
Volgzaam met itu-t G.9807.1
De Zender van XGPON 1577nm 9.953G
TX centrale Golflengte NM 1575 1577 1580
Spectrale Breedte (- 20dB) NM     1
De zijverhouding van de Wijzeafschaffing dB 30
XGPON betekent Gelanceerde Macht
(N1 BOL)
dBm 2.5   6
XGPON betekent Gelanceerde Macht dBm 2   6
(N1 EOL)
Beteken Gelanceerde Macht (TX weg) dBm     -39
Uitstervenverhouding dB 8.2
De optische Tolerantie van het Terugkeerverlies dB     15
XGPON-Zender 20km
De Sanctie van de vezelverspreiding
dB     0,5
Zendermasker
(PRBS231-1@9.953G)
Volgzaam met itu-t G.987.2
De Ontvanger van XGSPON 1270nm 9.953G
Ontvang Golflengte NM 1260 1270 1280
Gevoeligheid (N1 BOL)
(PRBS231-1@9.953G, ER=8.2, BER<10- 3="">
dBm     -26.5
Gevoeligheid (N1 EOL)
(PRBS231-1@9.953G, ER=8.2, BER<10- 3="">
dBm     -26
Overbelasting (N1) dBm -4
Regelende tijd NS     100
BR beweert Niveau dBm     -29
BR DE-beweert Niveau dBm -45
BR-Hysterese dB 0,5   6
De Ontvanger van XGPON 1270nm 2.488G
Ontvang Golflengte NM 1260 1270 1280
Gevoeligheid (N1 BOL)
(PRBS223-1@2.488G, ER=8.2, BER<10- 4="">
dBm     -28
Gevoeligheid (N1 EOL)
(PRBS223-1@2.488G, ER=8.2, BER<10- 4="">
dBm     -27.5
Overbelasting (N1) dBm -6
BR beweert Niveau dBm     -29
BR DE-beweert Niveau dBm -45
BR-Hysterese dB 0,5   6



Parameter Eenheid Min. Typisch Max.
De Zender van GPON 1490nm 2.488G
TX centrale Golflengte NM 1480 1490 1500
Spectrale Breedte (- 20dB) NM     1
De zijverhouding van de Wijzeafschaffing dB 30
Beteken Gelanceerde Macht (B+ BOL) dBm 2.5   5
Beteken Gelanceerde Macht (B+ EOL) dBm 1.5   5
Beteken Gelanceerde Macht (TX weg) dBm     -39
Uitstervenverhouding dB 8.2
De optische Tolerantie van het Terugkeerverlies dB     15
GPON-Zender 20km
De Sanctie van de vezelverspreiding
dB     1
Zendermasker (PRBS223-
1@2.488G)
Volgzame withITU-TG.984.2
De Ontvanger van GPON 1310nm 1.244G
Ontvang Golflengte NM 1290 1310 1330
Gevoeligheid (B+ BOL)
(PRBS223-1@1.244G, ER=10, BER<10- 10="">
dBm     -29
Gevoeligheid (B+ EOL)
(PRBS223-1@1.244G, ER=10, BER<10- 10="">
dBm     -28
Overbelasting (B+) dBm -8
De Wijzedynamisch bereik van de ontvangersuitbarsting dB 15
SDAssertniveau dBm     -30
SDDe-beweer Niveau dBm -45
BR-Hysterese dB 0,5   6



Parameter Eenheid Min. Typisch Max.
Elektrointerfacekenmerken
XGSPON&XGPON gegevensinvoerschommeling
Differential/TX
mV 120   800
XGSPON&XGPON de Schommeling van de gegevensoutput
Differential/RX
mV 400   800
GPON-Gegevensinvoerschommeling Differential/TX mV 200   1600
GPON-de Schommeling van de Gegevensoutput
Differential/RX
mV 1200   2000
Gegevens Differentiële Impedantie Ω 90 100 110
LVTTL-Hoge Output V 2.4   Vcc
LVTTL-Lage Output V 0   0,4
LVTTL-Inputhoogte V 2.0   Vcc+0.3
LVTTL voerde Laag in V 0   0,8





Mechanische Tekeningen



De Zendontvangermodule ZTE XGPON XGSPON Combo van OLT SFP+ 1
