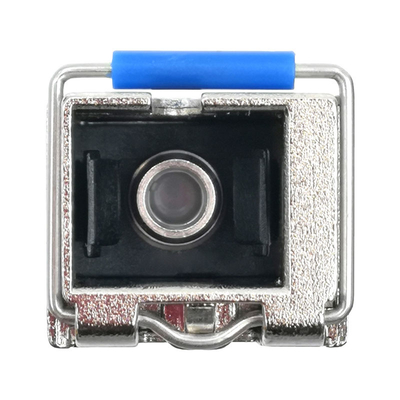

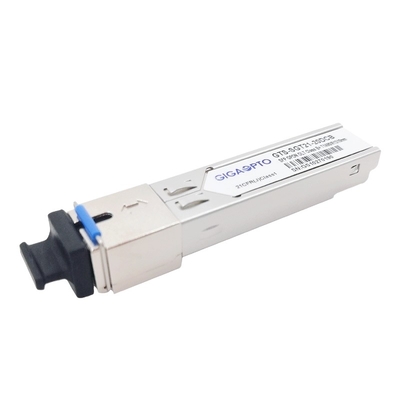

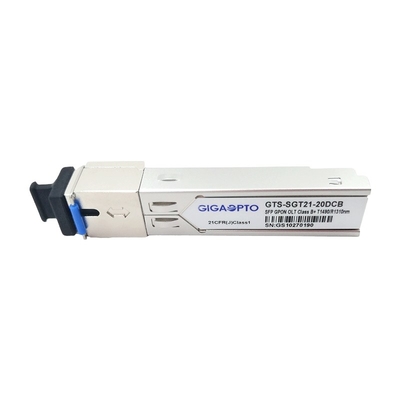

Van de de Zendontvangerklasse B+ TX 1490nm 2.5G RX 1310nm 1.25G 20km van OLT GPON SFP de Zendontvangermodule van Sc DDM

De Zendontvangerklasse B+ van tx-2.5g/rx-1.25G GPON (SMF, 1490nm-TX/1310nm-RX, 20km, Sc)

Beschrijving

Gts-sgt21-20DCB van GIGAOPTO is een module van de hoge prestatieszendontvanger voor enige vezelmededelingen die een 1490nm-ononderbroken-wijzezender en 1310nm-een uitbarsting-wijze ontvanger gebruiken. Het wordt ontworpen om ITU G.984.2 Klassenb+ aan eisen ten aanzien van optische lijn eind (OLT) toepassingen te voldoen.

De zender van 1490nm DFB LD heeft automatisch vermogenssturings (APC) functie en van de temperatuurcompensatie schakelschema om stabiele optische macht en uitstervenverhouding over al werkend temperatuurgamma te verzekeren. De zender ontmoet Klasse 1 oogveiligheid per de normen van IEC60825 en CDRH-. De ontvanger heeft een hermetisch verpakte (trans-impedantieversterker) voorversterker apd-TIA en een het beperken versterker met de compatibele differentiële output van LVPECL. Het kenmerkt een Uitbarstingspakket ontdekt de output (van BR) die LVTTL-compatibel systeem is. De BR-output zal hoog na het ontvangen van het uitbarstingspakket komen.

De module verstrekt digitale kenmerkende informatie van zijn exploitatievoorwaarden en status, met inbegrip van het overbrengen van macht, laser bias stroom, moduletemperatuur, en leveringsvoltage. Kaliberbepaling en alarm/waarschuwings de drempelgegevens worden geschreven en in het interne geheugen (EEPROM) opgeslagen.

SFP-de zendontvangermodule heeft het bemonsteren test onder de meeste beroemde merken van routers, schakelaars, servers gedaan.

De hete swappable zendontvanger van GPON SFP is ideaal Passieve Optische het Netwerk (GPON) communicatieverbindingen voor van Internetprovider (ISP) Gigabit, andere optische verbindingen.

Specificatie

Eigenschappen

• Enige vezel tweerichtingsgegevens - verbindingen asymmetrische TX 2488Mbps/RX1244Mbps toepassing
• 1490nm-de zender van de ononderbroken-wijzedfb laser en 1310nm-uitbarsting-wijze apd-TIA ontvanger
• Het kleine Pluggable pakket van de Vormfactor met SC/UPC-Schakelaar
• 0 aan de werkende temperatuur van 70°C
• Enige 3.3V-voeding
• Digitale kenmerkende controleinterface
• Digitale uitbarstingsrssi functie om het niveau van de input optische macht te controleren
• Compatibele de gegevens input-output interface van LVPECL
• LVTTL-de zender maakt controle onbruikbaar
• LVTTL-de foutenalarm van de zenderlaser
• Het snelle LVTTL-ontvangerssignaal ontdekt de aanwijzingsreactie (van BR)
• Lage EMI en uitstekende ESD bescherming
• Klasse I volgzame laserveiligheidsnorm CEI-60825
• RoHS6 Naleving

Toepassing

• Gigabit-geschikt Passieve Optische Netwerken (GPON)

Normen

• Leeft Multi-Source Overeenkomst van SFP (MSA) SFF-8074i na
• Leeft Amendement 1 van itu-t G.984.2 na
• Leeft FCC 47 CFR-Deel 15, Klasse B na
• Leeft FDA 21 CFR 1040,10 en 1040,11 behalve afwijkingen overeenkomstig Laserbericht Nr na 50, gedateerd 24 Juni, 2007
• Leeft sff-8472 na
• Compatibel systeem met RT-nwt-000870 4,1 ESD gevoeligheidsclassificatie Class2.
• Compatibel systeem met Telcordia-gr.-468-KERN

Opdracht gevend tot informatie - de Reeks van GPON OLT SFP van Gigaopto (DFB+APD-het Simplex van Sc)

Verenigbaarheid

Gts-sgt21-20DCB SFP van elk van GIGAOPTO de optische zendontvangermodules open afkomstig zijn, kan worden gecodeerd om volledig te zijn - compatibel systeem met de apparaten van populaire merken wereldwijd, b.v. HUAWEI MA5603T, HUAWEI MA5608T, HUAWEI MA5680T, HUAWEI MA5800T, ZTE ZXA10 C300, ZTE ZXA10 C320, ZTE C600, Alcatel-Lucent 7360, Nokia 7360, c-GEGEVENS, VSOL, BDCOM. Gelieve te verwijzen naar de volgende lijst voor gedetailleerde verenigbaarheid, gelieve te voelen vrij om ons te contacteren.
