Productdetails:
|
| Productnaam: | De Zendontvanger van XGPON OLT XFP | Vormfactor: | XFP |
|---|---|---|---|
| ODN-Klasse: | N1 | Datasnelheid: | TX9.953Gbps/RX2.488Gbps |
| golflengte: | TX1577nm/RX1270nm | Schakelaar: | SC UPC |
| LD/PD: | EML+APD | Digitale diagnostiek: | Gesteund |
| Sleutelwoorden: | De Zendontvanger van XGPON OLT N1 XFP | ||
| Markeren: | De Zendontvanger van XFP GPON SFP,De Zendontvanger van XGPON GPON SFP,De Module van de RX1270nmxfp Zendontvanger |
||

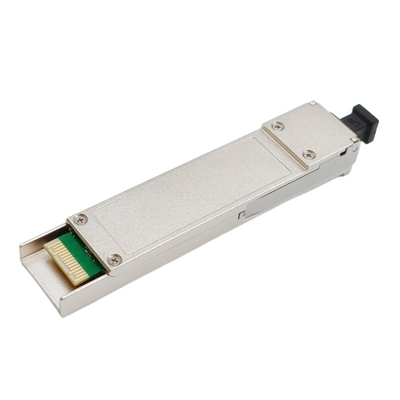

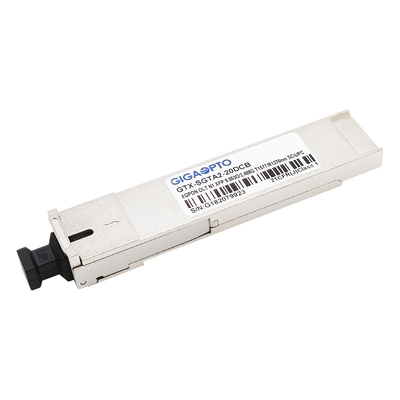

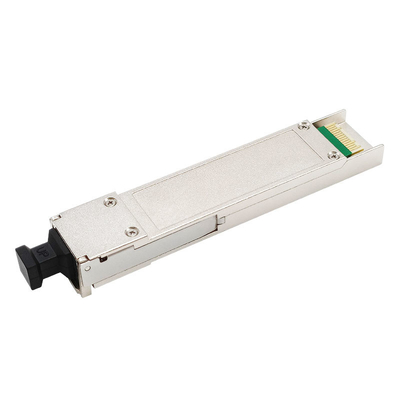

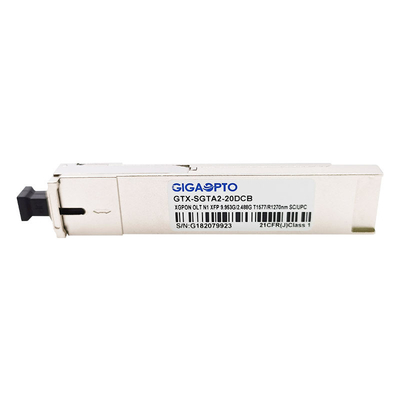

De Zendontvanger van xg-PON OLT XFP
Volgzaam met itu-t G.987.2, Klasse N1
Enige vezel tweerichtingszendontvanger met SC/UPC-Vergaarbak
9.953Gb/s stroomafwaarts en 2.488Gb/s stroomopwaarts
RoHS, Ce, FCC, BEREIK
Beschrijving
Deze Module van de de Vezelzendontvanger van Sc UPC van gtx-sgta2-20DCB XGPON OLT N1 XFP wordt ontworpen voor de optische lijnterminal (OLT) van XGPON met 9.953Gbps in stroomafwaarts en 2.488Gbps binnen stroomopwaarts door 1577 ononderbroken-wijzezender en 1270nm-uitbarsting-wijze ontvanger te gebruiken.
De zendersectie gebruikt een laser van EML 1577nm en is een klasse 1 laser volgzaam volgens Internationale Veiligheidsnorm CEI-60825-1. De ontvangerssectie gebruikt een geïntegreerde 1270 NM-detectorvoorversterker (IDP) opgezet in een optische kopbal en een het beperken post-versterker IC.
Het keurt XFP-Pakket met SC/UPC-vergaarbakschakelaar goed. De voeding is enig Voltage +3,3.
De digitale diagnostiekfuncties zijn beschikbaar, zoals die in sff-8472 worden gespecificeerd, wat toezicht in real time op het de zendontvangertemperatuur, laser bias huidige, optische macht, de ontvangen optische macht en voltage van de zendontvangerlevering verstrekt.
Specificatie
| Productnaam | XG-PON OLT XFP | Vormfactor | XFP |
| Type | XG-PON OLT | ODN-Klasse | N1 |
| Afstand | 20km | Schakelaartype | Simplex - SC/UPC |
| Productcategorie | PON-Zendontvanger | DOM/DDM | Gesteund |
| Verenigbaarheid | Generisch | Milieu | Het werken: 0°C aan 70°C |
| Garantietijd | van 3 jaar | opslag: - 40~85°C | |
| Bitrate TX | 9.953Gbps | Bitrate RX | 2.488Gbps |
| Golflengte (TX) | 1577nm | Golflengte (RX) | 1270nm |
| Machtsdissipatie | <1> | Totaal aanbodstroom | <500ma> |
| Zender | DFB EML | Ontvanger | APD |
| TX outputmacht (dBm) | 2~6dBm | Rxgevoeligheid | < -27=""> |
| Uitstervenverhouding | >8.2dB | Overbelasting | >-7.0dBm |
| Protocollen | INF-8077i, itu-t G.987.2 | ||
Eigenschappen
Toepassing
Normen
Het opdracht geven van tot Informatie van onze Zendontvangers van XGPON OLT:
| P/N | Beschrijving | Vormfactor | Datasnelheid (Gb/s) | Golflengte (NM) | Klasse | Tx/Rx Type | Txmacht | Rxgevoeligheid | Interface | Temperatuur |
| Gts-sgta2-20DCB | De Zendontvanger van xg-PON OLT | SFP+ | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N1 | EML/APD | 2~6dBm | -27.5dBm | SC/UPC | -5°C aan 70°C |
| Gts-sgta2-20DCC | De Zendontvanger van xg-PON OLT | SFP+ | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N2a | EML/APD | 4~8dBm | -29.5dBm | SC/UPC | -5°C aan 70°C |
| Gtx-sgta2-20DCB | De Zendontvanger van xg-PON OLT | XFP | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N1 | EML/APD | 2~6dBm | -27.5dBm | SC/UPC | -5°C aan 70°C |
| Gtx-sgta2-20DCC | De Zendontvanger van xg-PON OLT | XFP | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N2a | EML/APD | 4~8dBm | -29.5dBm | SC/UPC | -5°C aan 70°C |
