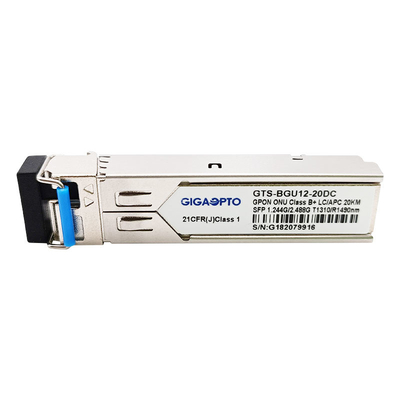

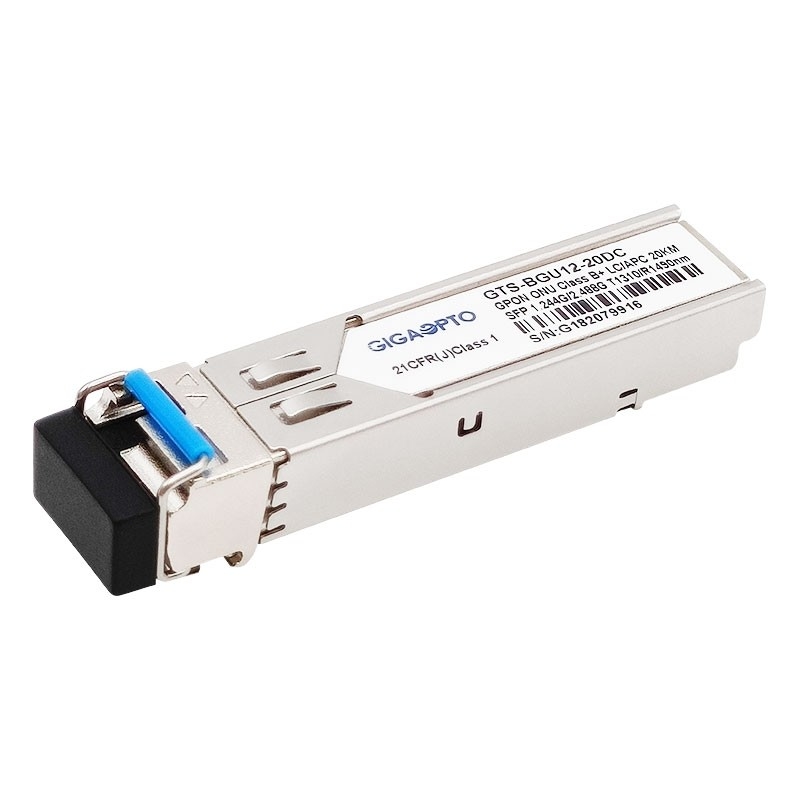

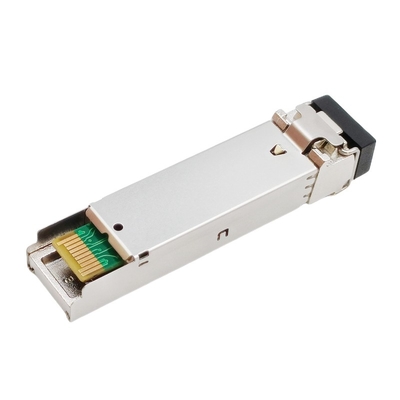

ONU-de Modulesmf Tx1310nm Rx1490nm LC APC van de Klassenb+ GPON SFP Zendontvanger

De Zendontvangermodule van GPON ONU SFP

Klassenb+ LC APC Schakelaarvergaarbak

Generische Verenigbaarheid, RoHS-FCC het BEREIK van Ce.

Beschrijving

Deze module van de de Klassenb+ zendontvanger van gts-bgu12-20DC GPON ONU SFP wordt ontworpen voor gigabit-Geschikt Passieve Optische Netwerk (GPON) transmissie. Het kan de Klassenb+ ODN toepassing volledig steunen door de norm en itu-t G.984.2 amendent-2006 wordt gespecificeerd die van itu-t G.984.2.

De zendermodule gebruikt een de laserdiode van 1310nm DFB en is volledig volgzaam met klasse 1 van IEC60825 en CDRH-oogveiligheid. Het bevat APC functies, een kring van de temperatuurcompensatie om naleving van G.984.2-vereiste bij werkende temperatuur te verzekeren, gegevensinvoeren en AC of gelijkstroom-koppelingskring.

De ontvangerssectie gebruikt een hermetische verpakte 1550nm apd-TIA (APD met trans-impedantieversterker) en een het beperken versterker. APD zet optische macht in elektro huidig en de stroom om wordt omgezet aan voltage door de trans-impedantieversterker. De differentiële GEGEVENS en de gegevenssignalen worden van /DATA CML veroorzaakt door de het beperken versterker. Apd-TIA is AC aan de het beperken versterker door een lage pasfilter die wordt gekoppeld.

De module verstrekt digitale kenmerkende informatie van zijn exploitatievoorwaarden en status, met inbegrip van het overbrengen van macht, laser bias stroom, moduletemperatuur, en leveringsvoltage. Kaliberbepaling en alarm/waarschuwings de drempelgegevens worden geschreven en in het interne geheugen (EEPROM) opgeslagen.

Specificatie

Eigenschappen

• SFP-Pakket met LC-Vergaarbak
• 1.244Gbps, 1310nm-de Zender van de Uitbarstingswijze
• 2.488Gbps, Ononderbroken de Wijzeontvanger van 1490nm
• Ongekoelde DFB-Laser en Hoge de Gevoeligheidsdetector van APD
• Klasse 1 FDA en iec60825-1 Volgzaam Laserveiligheid
• Werkende Gevaltemperatuur: Norm: 0℃~+70℃/Industrie: -40℃~+85℃
• Volgzaam met itu-t G.984.2 en G.984.2 amendent-2006
• Volgzaam met de Specificatie van SFP MSA

Toepassing

• Gigabit Passieve Optische Netwerken (GPON)
• FTTx

Normen

• Leeft Multi-Source Overeenkomst van SFP (MSA) SFF-8074i na
• Leeft itu-t 984,2 na
• Leeft FCC 47 CFR-Deel 15, Klasse B na
• Leeft FDA 21 CFR 1040,10 en 1040,11 behalve afwijkingen overeenkomstig Laserbericht Nr na 50, gedateerd 24 Juni, 2007
• Leeft sff-8472 na
• Compatibel systeem met RT-nwt-000870 4,1 ESD gevoeligheidsclassificatie Class2.
• Compatibel systeem met Telcordia-gr.-468-KERN

Voor meer Zendontvangers van GPON ONU SFP, gelieve te verwijzen naar de volgende vorm

De Zendontvangerreeks van GPON ONU (Gegevens rateTX-1.244G/RX-2.488G, Golflengte: TX1310nm/RX1490nm, Klasse B+, DFB+APD)
