Generische APC van de Modulesmf 1310nm 1490nm Sc van de Klassenb+ ONU GPON SFP Zendontvanger optische schakelaar DDM

APC van Sc van de klassenb+ GPON ONU SFP Zendontvanger vergaarbak

1.244Gb/s stroomopwaarts en 2.488Gbps stroomafwaarts

RoHS-6 volgzaam

Beschrijving

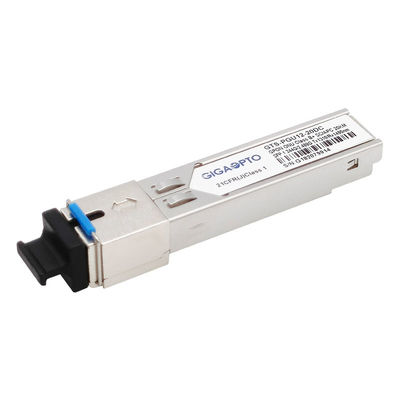

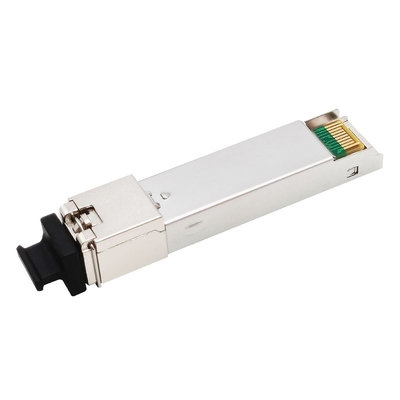

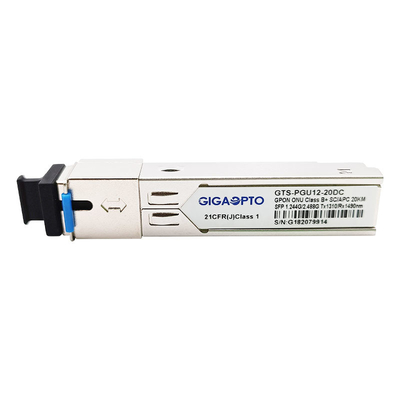

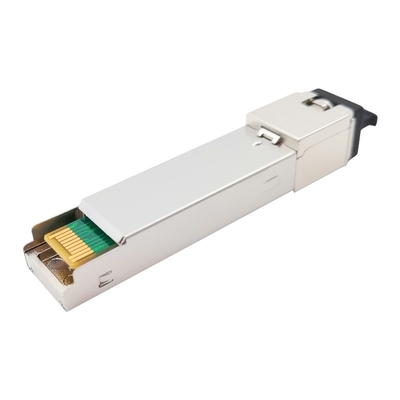

Van de de hoge prestatiesgpon ONU Klasse B+ SFP van Gigaopto wordt de de zendontvangermodule gts-pgu12-20DC ontworpen voor de toepassingen van P2MP FTTx. Het kan de Klassenb+ ODN toepassing volledig steunen door de norm en itu-t G.984.2 amendent-2006 wordt gespecificeerd die van itu-t G.984.2.

Het wordt voorzien in het SFP-pakket van één enkele SC/APC-vergaarbakschakelaar.

De module bestaat uit een ongekoelde DFB Laser van 1310nm, een InGaAs-voorversterker en een WDM filter in een hoog-geïntegreerde optische gedeeltelijke montage. Het brengt 1.244Gbps bij 1310nm op uitbarstingswijze over en ontvangt 2.488Gbps bij 1490nm op ononderbroken wijze.

De digitale kenmerkende functies zijn beschikbaar, zoals die in sff-8472 worden gespecificeerd.

Specificatie

Het opdracht geven van tot Informatie

Eigenschappen

• SFP-Pakket met Sc-Vergaarbak
• 1.244Gbps, 1310nm-de Zender van de Uitbarstingswijze
• 2.488Gbps, Ononderbroken de Wijzeontvanger van 1490nm
• Ongekoelde DFB-Laser en Hoge de Gevoeligheidsdetector van APD
• Klasse 1 FDA en iec60825-1 Volgzaam Laserveiligheid
• Werkende Gevaltemperatuur: Norm: 0℃~+70℃/Industrie: -40℃~+85℃
• Volgzaam met itu-t G.984.2 en G.984.2 amendent-2006
• Volgzaam met de Specificatie van SFP MSA

Toepassing

• Gigabit Passieve Optische Netwerken (GPON)
• FTTx

Normen

• Leeft Multi-Source Overeenkomst van SFP (MSA) SFF-8074i na
• Leeft itu-t 984,2 na
• Leeft FCC 47 CFR-Deel 15, Klasse B na
• Leeft FDA 21 CFR 1040,10 en 1040,11 behalve afwijkingen overeenkomstig Laserbericht Nr na 50, gedateerd 24 Juni, 2007
• Leeft sff-8472 na
• Compatibel systeem met RT-nwt-000870 4,1 ESD gevoeligheidsclassificatie Class2.
• Compatibel systeem met Telcordia-gr.-468-KERN

Pakketoverzicht

De afmetingen zijn in millimeter. Alle afmetingen zijn ±0.1mm tenzij anders gespecificeerd. (Eenheid: mm)

Voor meer Zendontvangers van GPON ONU SFP, gelieve te verwijzen naar de volgende vorm

De Zendontvangerreeks van GPON ONU (Gegevens rateTX-1.244G/RX-2.488G, Golflengte: TX1310nm/RX1490nm, Klasse B+, DFB+APD)
