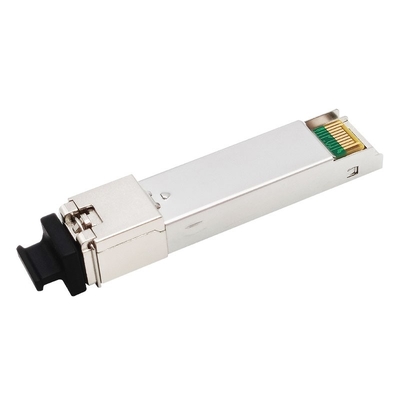

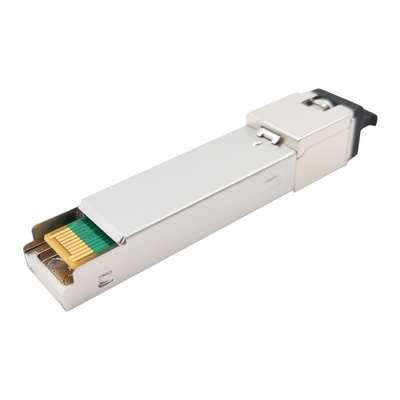

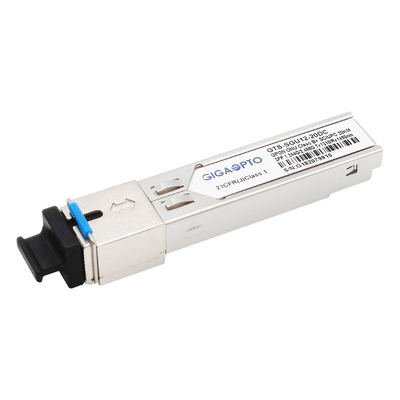

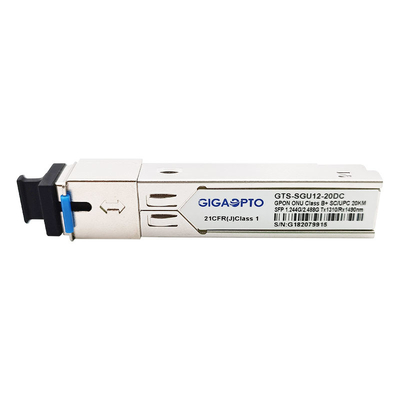

Van de de Klassenb+ GPON SFP Zendontvanger TX1.244G/RX2.488G 1310nm TX 1490nm RX van ONU ONT Sc UPC 20km DDM

De Module TX1.244G/RX2.488G van de klassenb+ GPON ONU/ONT SFP Zendontvanger (1310nm_TX/1490nm_RX, Sc UPC, 20km DDM)

Beschrijving

Deze gts-sgu12-20DC de zendontvangermodule wordt van Klassenb+ GPON ONU/ONT SFP Sc UPC ontworpen voor lage kostenp2mp FTTx toepassingen. Het kan de Klassenb+ ODN toepassing volledig steunen door de norm en itu-t G.984.2 amendent-2006 wordt gespecificeerd die van itu-t G.984.2.

De zendermodule gebruikt een DFB-laserdiode en is volledig volgzaam met klasse 1 van IEC60825 en CDRH-oogveiligheid. Het bevat APC functies, een kring van de temperatuurcompensatie om naleving van G.984.2-vereiste bij het werken te verzekeren

temperatuur, gegevensinvoeren en AC of gelijkstroom-koppelingskring.

De ontvangerssectie gebruikt een hermetische verpakte apd-TIA (APD met trans-impedantieversterker) en een het beperken versterker. APD zet optische macht in elektro huidig en de stroom om wordt omgezet aan voltage door de trans-impedantieversterker. De differentiële GEGEVENS en de gegevenssignalen worden van /DATA CML veroorzaakt door de het beperken versterker. Apd-TIA is AC aan de het beperken versterker door een lage pasfilter die wordt gekoppeld.

De digitale diagnostiekfuncties zijn beschikbaar, zoals die in sff-8472 worden gespecificeerd, wat toezicht in real time op het de zendontvangertemperatuur, laser bias huidige, optische macht, de ontvangen optische macht en voltage van de zendontvangerlevering verstrekt.

Elke de zendontvangermodule heeft van GPON SFP het bemonsteren test onder de meeste beroemde merken van routers, schakelaars, servers gedaan.

Specificatie

Het opdracht geven van tot Informatie

Eigenschappen

• Enige vezel tweerichtingsgegevens - verbindingen
• de laserzender van 1310nm DFB en de ontvanger super-TIA van 1490nm
• 1.244Gbps-de transmissie van de uitbarstingswijze
• 2.488Gbps de ononderbroken datasnelheid van de wijzeontvanger
• Het pakket van SFP 2x10 met SC/UPC-Vergaarbakschakelaar
• Enige 3.3V-voeding
• Digitale kenmerkende controleinterface
• Compatibele de gegevens input-output interface van LVPECL
• Verstrek TX-het signaal van de uitbarstingswijze functie ontdekt
• LVTTL-de foutenalarm van de zenderlaser
• Lage EMI en uitstekende ESD bescherming
• Klasse I volgzame laserveiligheidsnorm CEI-60825
• RoHS6 Naleving

Toepassing

• Gigabit Passieve Optische Netwerken (GPON)
• FTTX

Normen

• Leeft Multi-Source Overeenkomst van SFP (MSA) SFF-8074i na
• Leeft itu-t 984,2 na
• Leeft FCC 47 CFR-Deel 15, Klasse B na
• Leeft FDA 21 CFR 1040,10 en 1040,11 behalve afwijkingen overeenkomstig Laserbericht Nr na 50, gedateerd 24 Juni, 2007
• Leeft sff-8472 na
• Compatibel systeem met RT-nwt-000870 4,1 ESD gevoeligheidsclassificatie Class2.
• Compatibel systeem met Telcordia-gr.-468-KERN

Pakketoverzicht

De afmetingen zijn in millimeter. Alle afmetingen zijn ±0.1mm tenzij anders gespecificeerd. (Eenheid: mm)

Voor meer Zendontvangers van GPON ONU SFP, gelieve te verwijzen naar de volgende vorm

De Zendontvangerreeks van GPON ONU (Gegevens rateTX-1.244G/RX-2.488G, Golflengte: TX1310nm/RX1490nm, Klasse B+, DFB+APD)
