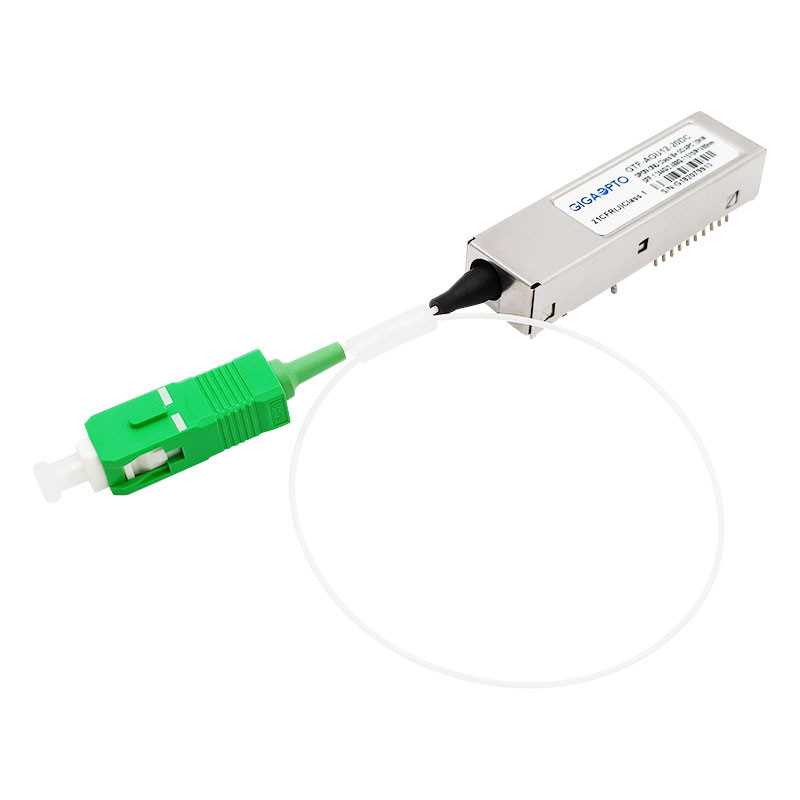

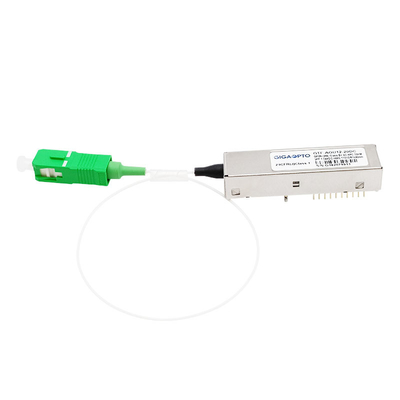

De Klassenb+ SFF 2x10 APC van GPON ONU de Module van Vlechtsc

De Klasse B+ van GPON ONU

Uitbarsting TX 1310nm 1.244G/RX 1490nm 2.488G

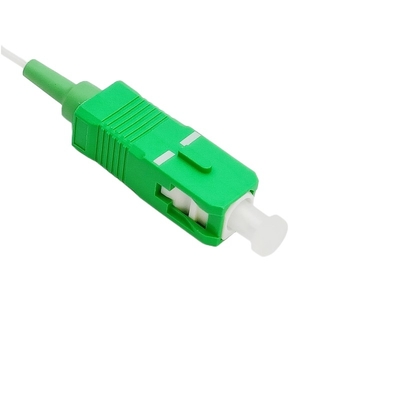

SC/APC vlechtschakelaar

RoHSnaleving

Beschrijving

Van de de Klassenb+ GPON ONU SFF 2x10 SCAPC Vlecht van gtf-agu12-20DC van Gigaopto de de zendontvangermodule wordt ontworpen voor lage kostenp2mp FTTx toepassingen. Het kan de Klassenb+ ODN toepassing volledig steunen door de norm en itu-t G.984.2 amendent-2006 wordt gespecificeerd die van itu-t G.984.2.

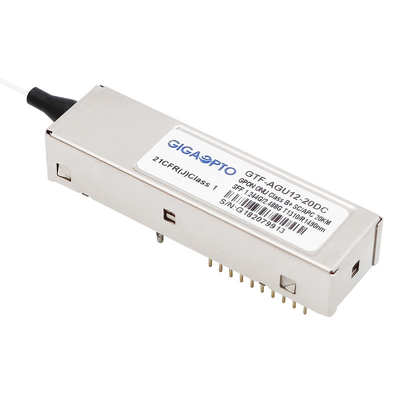

De zendontvanger van GPON wordt ONU verpakt van kleine vormfactor 2x10 met Sc-APC vlechtschakelaar.

De module bestaat uit één ongekoelde DFB Laser van 1310nm, één InGaAs-voorversterker en een WDM filter in een hoog-geïntegreerde optische gedeeltelijke montage. Het brengt 1.244Gbps bij 1310nm op uitbarstingswijze over en ontvangt 2.488Gbps bij 1490nm op ononderbroken wijze.

De module verstrekt digitale kenmerkende informatie van zijn exploitatievoorwaarden en status, met inbegrip van het overbrengen van macht, laser bias stroom, moduletemperatuur, en leveringsvoltage. Kaliberbepaling en alarm/waarschuwings de drempelgegevens worden geschreven en in het interne geheugen (EEPROM) opgeslagen.

Elke de zendontvangermodule heeft van GPON SFP het bemonsteren test onder de meeste beroemde merken van routers, schakelaars, servers gedaan.

Specificatie

Het opdracht geven van tot Informatie

Eigenschappen

• Enige vezel tweerichtingsgegevens - verbindingen
• de laserzender van 1310nm DFB en 1490nm-ontvanger
• 1.244Gbps-de transmissie van de uitbarstingswijze
• 2.488Gbps ononderbroken wijzeontvanger
• Het pakket van SFF 2x10 met SC/APC-vlechtschakelaar
• Enige 3.3V-voeding
• Digitale kenmerkende controleinterface
• Verstrek TX-het signaal van de uitbarstingswijze functie ontdekt
• LVTTL-de foutenalarm van de zenderlaser
• Lage EMI en uitstekende ESD bescherming
• Klasse I volgzame laserveiligheidsnorm CEI-60825
• RoHS6 Naleving

Toepassing

• Gigabit Passieve Optische Netwerken (GPON)
• FTTX

Normen

• Leeft Multi-Source Overeenkomst van SFP (MSA) SFF-8074i na
• Leeft itu-t G.984.2 na
• Leeft FCC 47 CFR-Deel 15, Klasse B na
• Leeft FDA 21 CFR 1040,10 en 1040,11 behalve afwijkingen overeenkomstig Laserbericht Nr na 50, gedateerd 24 Juni, 2007
• Leeft sff-8472 na
• Compatibel systeem met RT-nwt-000870 4,1 ESD gevoeligheidsclassificatie Class2.
• Compatibel systeem met Telcordia-gr.-468-KERN

Pakketoverzicht

Voor meer Zendontvangers van GPON ONU SFP, gelieve te verwijzen naar de volgende vorm

De Zendontvangerreeks van GPON ONU (Datasnelheid tx-1.244g/rx-2.488G, Golflengte: TX1310nm/RX1490nm, Klasse B+, DFB+APD)
