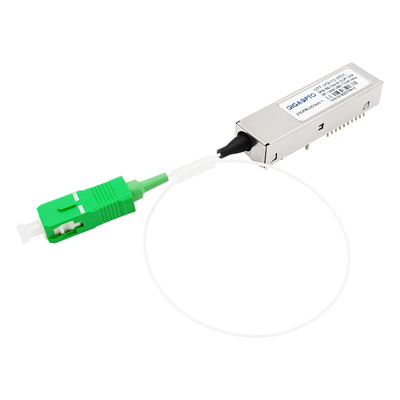

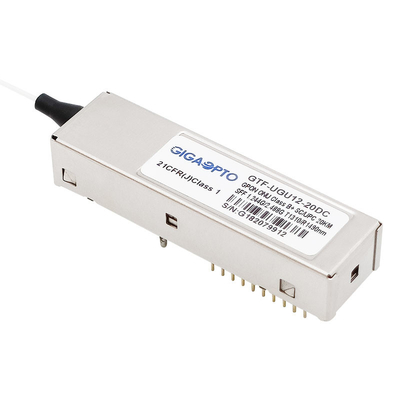

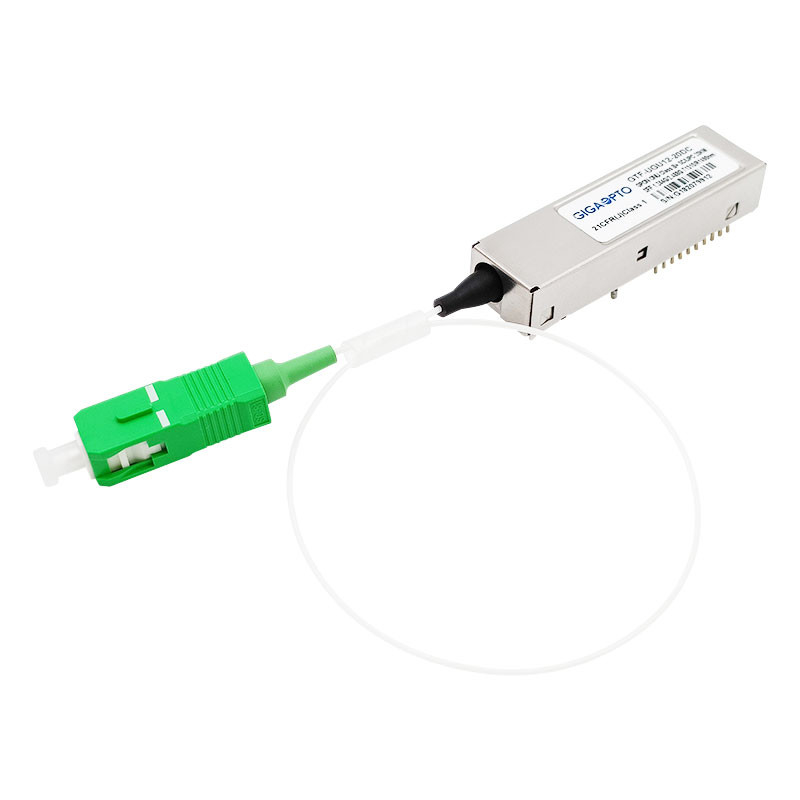

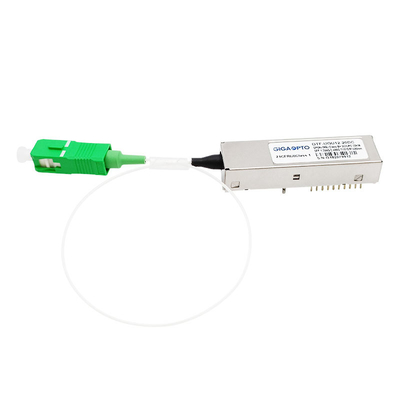

Van de Klassenb+ SFF 2x10 Sc UPC van GPON ONU ONT de Module van de de Vlechtzendontvanger

De Klasse B+ van GPON ONU/ONT

Uitbarsting TX 1310nm 1.244G/RX 1490nm 2.488G

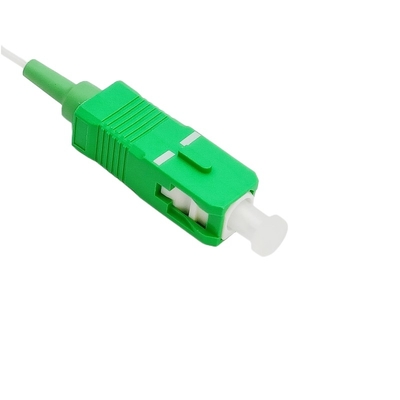

SC/UPC vlechtschakelaar

RoHSnaleving

Beschrijving

Deze gtf-ugu12-20DC module van de de Vlechtzendontvanger van Klassenb+ GPON ONU/ONT SFF 2x10 Sc UPC wordt ontworpen voor gigabit-Geschikt Passieve Optische Netwerk (GPON) transmissie. Het kan de Klassenb+ ODN toepassing volledig steunen door de norm en itu-t G.984.2 amendent-2006 wordt gespecificeerd die van itu-t G.984.2.

De zendontvanger van GPON wordt ONU/ONT SFP verpakt van kleine vormfactor 2x10 met de vlechtvergaarbak van Sc UPC.

De zendersectie gebruikt een laser van 1310nm DFB en een geïntegreerde de laserbestuurder van BM die wordt ontworpen om zeer kleine uitbarsting uit te voeren laat/maakt vertragingstijd toe onbruikbaar. De laserbestuurder omvat ook digitale APC en temperatuurcompensatiekring, die voor het houden van de van het lancerings optische macht en uitsterven verhouding constant over temperatuur en het verouderen wordt gebruikt.

De ontvangerssectie gebruikt een geïntegreerde samen opgezette fotodiode en de voorversterker van 1490nm APD. Het heeft de functie die ontvanger op signaal-ontdekte status (actieve hoogte) wijst. Een geïntegreerde WDM koppeling kan 1490nm-inputlicht en 1310nm-outputlicht scheiden.

De digitale diagnostiekfuncties zijn beschikbaar, zoals die in sff-8472 worden gespecificeerd.

De optische zendontvanger bevat een EEPROM. Het verleent toegang tot verfijnde identificatieinformatie die de mogelijkheden van de zendontvanger, de standaardinterfaces, de fabrikant, en andere informatie beschrijft.

Specificatie

Het opdracht geven van tot Informatie

Eigenschappen

• Enige vezel tweerichtingsgegevens - verbindingen
• de laserzender van 1310nm DFB en 1490nm-ontvanger
• 1.244Gbps-de transmissie van de uitbarstingswijze
• 2.488Gbps ononderbroken wijzeontvanger
• Het pakket van SFF 2x10 met SC/UPC-vlechtschakelaar
• Enige 3.3V-voeding
• Digitale kenmerkende controleinterface
• Verstrek TX-het signaal van de uitbarstingswijze functie ontdekt
• LVTTL-de foutenalarm van de zenderlaser
• Lage EMI en uitstekende ESD bescherming
• Klasse I volgzame laserveiligheidsnorm CEI-60825
• RoHS6 Naleving

Toepassing

• Gigabit Passieve Optische Netwerken (GPON)
• FTTX

Normen

• Leeft Multi-Source Overeenkomst van SFP (MSA) SFF-8074i na
• Leeft itu-t G.984.2 na
• Leeft FCC 47 CFR-Deel 15, Klasse B na
• Leeft FDA 21 CFR 1040,10 en 1040,11 behalve afwijkingen overeenkomstig Laserbericht Nr na 50, gedateerd 24 Juni, 2007
• Leeft sff-8472 na
• Compatibel systeem met RT-nwt-000870 4,1 ESD gevoeligheidsclassificatie Class2.
• Compatibel systeem met Telcordia-gr.-468-KERN

Pakketoverzicht

Voor meer Zendontvangers van GPON ONU SFP, gelieve te verwijzen naar de volgende vorm

De Zendontvangerreeks van GPON ONU (Gegevens rateTX-1.244G/RX-2.488G, Golflengte: TX1310nm/RX1490nm, Klasse B+, DFB+APD)
