Productdetails:
|
| Productnaam: | De Zendontvanger van GPON ONU | Type: | De Klasse B+ van SFF 2x10 |
|---|---|---|---|
| Datasnelheid (Gbps): | TX-1.244Gbps/RX-2.488Gbps | golflengte: | 1310nm_TX/1490nm_RX |
| Afstand: | 20km | Schakelaar: | SC UPC |
| DDM: | Steun | Sleutelwoorden: | De Klassenb+ SFF 2x10 Zendontvanger van GPON ONU |
| Markeren: | Klassenb+ GPON ONU Zendontvanger,de Zendontvanger van 1310nm GPON ONU,1310nm 1490nm sfp |
||
Klasse B+ ONU voor GPON
Enige Vezel Tweerichtingswdm Zendontvanger
1.244Gbps stroomopwaarts en 2.488Gbps stroomafwaarts
100% hoogtepunt Compatibel met de Apparaten van de Heersende stromingsgastheer
Beschrijving
Deze van de de Klassenb+ SFF 2x10 SCUPC Vergaarbak van gtf-sgu12-20DC GPON ONU de zendontvangermodule wordt ontworpen voor lage kostenp2mp (punt aan multipunt) FTTx toepassingen. Het kan de Klassenb+ ODN toepassing volledig steunen door de norm en itu-t G.984.2 amendent-2006 wordt gespecificeerd die van itu-t G.984.2.

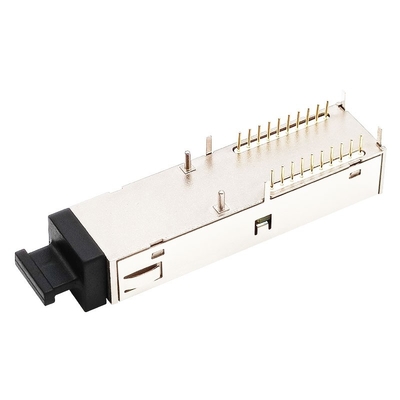

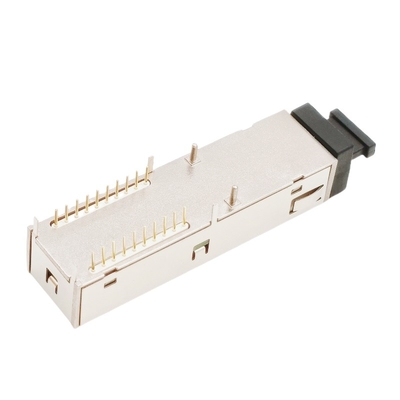

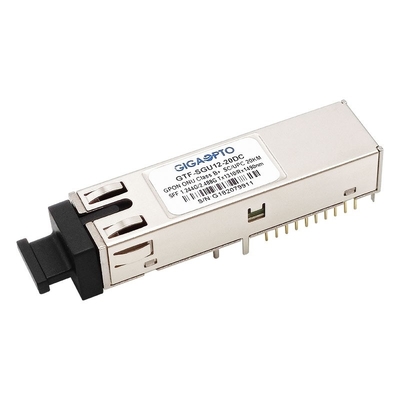

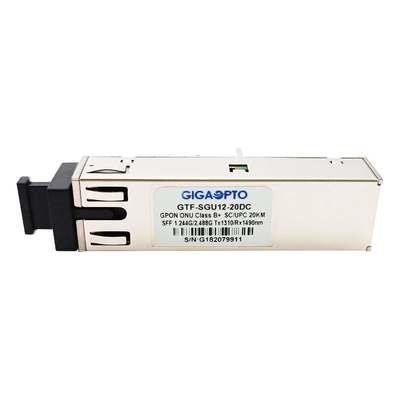

Deze zendontvanger van GPON wordt ONU B+ verpakt van kleine vormfactor 2x10 met een de vergaarbakschakelaar van Sc UPC.
De module van GPON ONU SFP bestaat uit de ongekoelde DFB Laser van 1310nm, InGaAs-voorversterker en een WDM filter in een hoog-geïntegreerde optische gedeeltelijke montage. Het brengt 1.244Gbps bij 1310nm op uitbarsting-wijze over en ontvangt 2.488Gbps bij 1490nm op ononderbroken-wijze. Deze zendontvanger is Klasse 1 laserproduct dat aan CEI 60825-1 en CEI 60825-2 voldoet, en het is volgzame rohs-6.
Het metaalpakket waarborgt uitstekende EMI en EMC kenmerken, die totaal aan internationale relevante normen voldoen.
De digitale diagnostiekfuncties zijn beschikbaar, zoals die in sff-8472 worden gespecificeerd, wat toezicht in real time op het de zendontvangertemperatuur, laser bias huidige, optische macht, de ontvangen optische macht en voltage van de zendontvangerlevering verstrekt.
Specificatie
| Productnaam | De Zendontvanger van GPON ONU | Type | Klasse B+ |
| Vormtype | SFF 2x10 | Voedingvoltage | +3.3V |
| Schakelaartype | SC UPC | Max Distance | 20km |
| DIGITALE KENMERKEND (DDM) | Gesteund | Media Type | SMF |
| Garantie | van 3 jaar | Werkende Temperatuur | Standaard0~70°c/industrial -40~85°C |
| Datasnelheid (TX) | 1.244Gbps | Datasnelheid (RX) | 2.488Gbps |
| Golflengte (TX) | 1310nm | Golflengte (RX) | 1490nm |
| Machtsdissipatie | <1> | Totale Stroom | (Maximum) 300mA |
| LD-Type | DFB | PD Type | APD |
| TX outputmacht (dBm) | +0.5~+5.0dBm | Gevoeligheid | < -28=""> |
| Uitstervenverhouding | >9dB | Ontvangersverzadiging | >-8dBm |
| Protocollen | SFF 8472, RoHS | ||
Het opdracht geven van tot Informatie
| Artikelnummer | Specificaties | ||||
| Datasnelheid | TX uitbarstingswijze | Temperatuur | Bereik | DDM | |
| (Gbps) | (°C) | (km) | |||
| Gtf-sgu12-20DCL | SFF 2x10 | Low Level laat TX toe | -5~70 | 20 | Ja |
| Gtf-sgu12-20DCH | SFF 2x10 | Het hoge niveau laat TX toe | -5~70 | 20 | Ja |
| Gtf-sgu12-20DIL | SFF 2x10 | Low Level laat TX toe | -40~85 | 20 | Ja |
| Gtf-sgu12-20DIH | SFF 2x10 | Het hoge niveau laat TX toe | -40~85 | 20 | Ja |
Eigenschappen
Toepassing
Normen
Pakketoverzicht
De afmetingen zijn in millimeter. Alle afmetingen zijn ±0.1mm tenzij anders gespecificeerd. (Eenheid: mm)
Voor meer Zendontvangers van GPON ONU SFP, gelieve te verwijzen naar de volgende vorm
De Zendontvangerreeks van GPON ONU (Gegevens rateTX-1.244G/RX-2.488G, Golflengte: TX1310nm/RX1490nm, Klasse B+, DFB+APD)
| P/N | Vormfactor | Txmacht | Rxgevoeligheid | Interface | Temperatuur |
| Gtf-sgu12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | Com. |
| Gtf-sgu12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| Gtf-ugu12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC vlecht | Com. |
| Gtf-ugu12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC vlecht | Ind. |
| Gtf-agu12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/APC vlecht | Com. |
| Gtf-agu12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/APC vlecht | Ind. |
| Gts-sgu12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | Com. |
| Gts-sgu12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| Gts-pgu12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | Com. |
| Gts-pgu12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | Ind. |
| Gts-bgu12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | Com. |
| Gts-bgu12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | Ind. |
