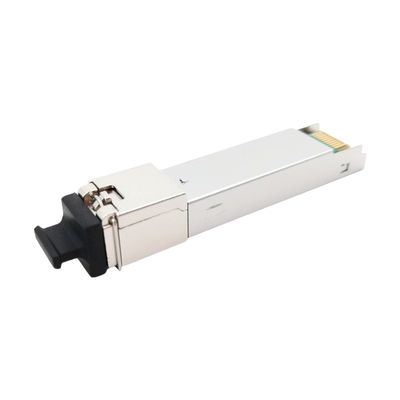

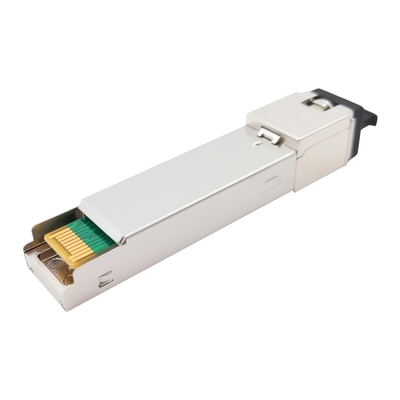

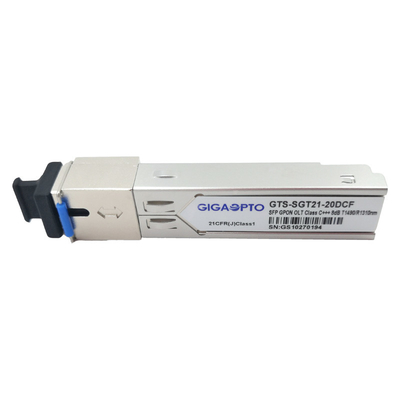

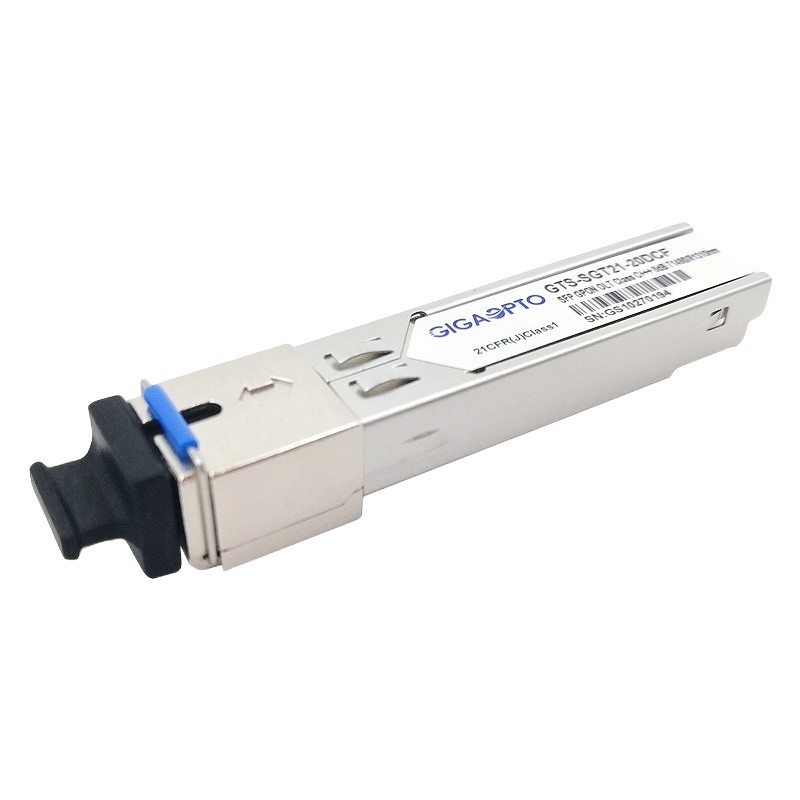

Van de de Zendontvangerklasse van SFP GPON OLT de Machts Optische Modules DDM van D 8dBm TX

Van de Klassend TX van GPON OLT SFP Macht 8deModulesartikelnummergts-sgt21-20DCFvan dedBmzendontvanger

Beschrijving

Deze Macht GPON OLT SFP van 8dBm Tx is volledige volgzaam met ITU G.984.2 Klassend/c+++ eisen ten aanzien van optische lijn eind (OLT) toepassingen met stroomopwaartse 1.244Gbps en stroomafwaartse 2.488Gbps.

Dit GPON D die SFP module verpakt bestaat uit 1490nm-ononderbroken-wijze2.488gbps DFB zender, 1310nm-uitbarsting-wijze 1.244Gbps APD ontvanger, Voorversterker en WDM filter in een hoog-geïntegreerde optische gedeeltelijke montage. Het is een Klasse 1 laserproduct aan CEI 60825-1 en CEI 60825-2 voldoet, en het is MSA volgzaam SFP, sff-8472 en ROHS6.

Specificatie

Eigenschappen

• Enige vezel tweerichtingsgegevens - verbindingen asymmetrische TX 2488Mbps/RX1244Mbps toepassing
• 1490nm-de zender van de ononderbroken-wijzedfb laser en 1310nm-uitbarsting-wijze apd-TIA ontvanger
• Het kleine Pluggable pakket van de Vormfactor met SC/UPC-Schakelaar
• De werkende Waaier van de gevaltemperatuur: Commercieel: Industrieel -5°C~70°C: -40°C~85°C
• Enige 3.3V-voeding
• Digitale kenmerkende controleinterface
• Digitale uitbarstingsrssi functie om het niveau van de input optische macht te controleren
• Compatibele de gegevens input-output interface van LVPECL
• LVTTL-de zender maakt controle onbruikbaar
• LVTTL-de foutenalarm van de zenderlaser
• Het snelle LVTTL-ontvangerssignaal ontdekt de aanwijzingsreactie (van BR)
• Lage EMI en uitstekende ESD bescherming
• Klasse I volgzame laserveiligheidsnorm CEI-60825
• RoHS6 Naleving

Toepassing

• Gigabit-geschikt Passieve Optische Netwerken (GPON)

Normen

• Leeft Multi-Source Overeenkomst van SFP (MSA) SFF-8074i na
• Leeft Amendement 1 van itu-t G.984.2 na
• Leeft FCC 47 CFR-Deel 15, Klasse B na
• Leeft FDA 21 CFR 1040,10 en 1040,11 behalve afwijkingen overeenkomstig Laserbericht Nr na 50, gedateerd 24 Juni, 2007
• Leeft sff-8472 na
• Compatibel systeem met RT-nwt-000870 4,1 ESD gevoeligheidsclassificatie Class2.
• Compatibel systeem met Telcordia-gr.-468-KERN

Typische Toepassingskring

EEPROM-Geheugentoewijzing

Het Geheugeninhoud van identiteitskaart van EEPROM Periodieke

De optische zendontvanger bevat een EEPROM. Het verleent toegang tot verfijnde identificatieinformatie die de mogelijkheden van de zendontvanger, de standaardinterfaces, de fabrikant, en andere informatie beschrijft. Wanneer het periodieke protocol wordt geactiveerd, produceert de gastheer het periodieke kloksignaal (SCL, Mod. Def 1). De positieve gegevens van randklokken in die segmenten van EEPROM die niet schrijven beschermd binnen de SFP-zendontvanger zijn. De negatieve gegevens van randklokken van de SFP-zendontvanger. Het periodieke gegevenssignaal (SDA, Mod. Def 2) is tweerichtings voor periodieke gegevensoverdracht. De gastheer gebruikt SDA samen met SCL om het begin en het eind van periodieke protocolactivering te merken. Het geheugen wordt georganiseerd als reeks gegevenswoorden met 8 bits die individueel of opeenvolgend kunnen worden gericht.

De Module verstrekt kenmerkende informatie over de huidige exploitatievoorwaarden. De zendontvanger produceert dit kenmerkende gegeven door digitalisering van interne analoge signalen. Kaliberbepaling en alarm/waarschuwings het drempelgegeven wordt geschreven tijdens apparatenvervaardiging. De ontvangen macht controle, bracht macht controle, bias huidige controle over, leveringsvoltage worden de controle en temperatuur de controle allen uitgevoerd. De kenmerkende gegevens zijn ruwe D-waarden en moeten in echte wereldeenheden worden omgezet die die kaliberbepalingsconstanten gebruiken in EEPROM-plaatsen 56 - 95 op adres A2h worden opgeslagen van de draad het periodieke bus. De digitale kenmerkende geheugentoewijzing-specifieke gegevensvelden bepalen als volgende.

Opdracht gevend tot informatie - de Reeks van GPON OLT SFP van Gigaopto (het Simplex van Sc TX-2.488Gbps/RX-1.244Gbps/TX-1490nm/RX-1310nm van DFB+APD)
