Productdetails:
|
| Productnaam: | De compatibele zendontvanger van Cisco | Datasnelheid: | 10.3125Gbps |
|---|---|---|---|
| Golflengte: | 1270~1610nm | Transmissie: | 10km |
| Optische Begroting: | 10dB | Toepassing: | datacentrum, 10G Ethernet |
| Markeren: | 1610nm de Optische Zendontvangers van Cisco,De Optische Zendontvangers van SMF Cisco,10km CISCO Compatibele Zendontvangers |
||

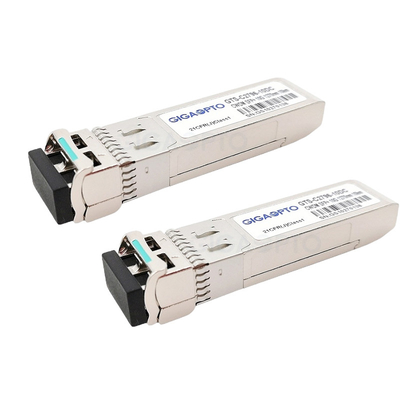

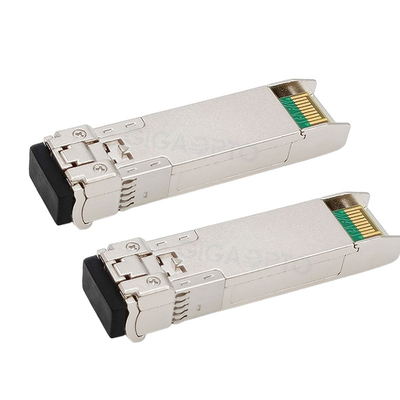

de Compatibele Optische Zendontvangers SMF 10km van 10Gbps SFP+ 1270~1610nm Cisco voor CWDM-SFP10G-xx-10
Productenbeschrijving de Reeks van van 10G SFP+ CWDM LR (1270~1610) NM
Dit heet-pluggable 10Gbps Cisco CWDM-SFP10G-xx-10 compatibele zendontvanger verstrekt een hoge capaciteit, hoge bandbreedte communicatie oplossingen voor gemultiplexte optische netwerken. Deze de zendontvangermodule wordt van CWDM SFP+ ontworpen voor 10 Gigabit Ethernet-verbindingen omhoog met 10km over dubbel-bundel single-mode vezel.
Het kenmerkt een hoogst betrouwbare de zender en de SPELDfotodetector van CWDM DFB in een duplex optische schakelaar van LC. Er zijn 18 centrumgolflengten beschikbaar bij 1270nm aan 1610nm met elke stap 20nm. Een gewaarborgde minimum optische verbindingsbegroting van 10 dB wordt aangeboden.
Zendontvanger CWDM-SFP10G-xx-10 is volgzaam met sff-8431, sff-8432 en IEEE 802.3ae 10gbase-LR en 10G Fibre Channel. De digitale diagnostiekfuncties zijn beschikbaar via een periodieke interface met 2 draden, zoals die in sff-8472 worden gespecificeerd.
Functionele Specificatie
| Compatibel Merk | Cisco | P/N (Artikelnummer) | CWDM-SFP10G-xx-10 |
| Verkoper | Gigaopto | Datasnelheid (Gbps) | 10.3 Gb/s |
| Golflengte | 1270nm~1610nm | Bereik | 10km |
| Interface | Dubbele LC | Media Type | G.652 SMF |
| Zender | CWDM DFB | Ontvanger | SPELD |
| Voltagelevering | 3.3V | Rxgevoeligheid | <-14> |
| TX outputmacht (dBm) | -6~+0.5dBm | De Macht van de verzadigingsinput | <0> |
| Machtsbegroting (dB) | 8,4 dB | Uitstervenverhouding | >3,5 dB |
| Machtsdissipatie | <1> | Temperatuur | 0 aan 70°C (32 aan 158°F) |
| DOM/DDM | Steun | OEM/ODM | Gesteund |
Het opdracht geven van tot Informatie
| Artikelnummer | Beschrijving | CWDM/CH | Bereik (km) | Schakelaar | Klinkkleur |
| Cwdm-sfp10g-1270-10 | SFP+ 10Gbps Cisco CWDM LR | 1270nm | 10km | LC duplex | Lichtpaars |
| Cwdm-sfp10g-1290-10 | SFP+ 10Gbps Cisco CWDM LR | 1290nm | 10km | LC duplex | Hemelblauw |
| Cwdm-sfp10g-1310-10 | SFP+ 10Gbps Cisco CWDM LR | 1310nm | 10km | LC duplex | Geelgroen |
| Cwdm-sfp10g-1330-10 | SFP+ 10Gbps Cisco CWDM LR | 1330nm | 10km | LC duplex | Gele Oker |
| Cwdm-sfp10g-1350-10 | SFP+ 10Gbps Cisco CWDM LR | 1350nm | 10km | LC duplex | Roze |
| Cwdm-sfp10g-1370-10 | SFP+ 10Gbps Cisco CWDM LR | 1370nm | 10km | LC duplex | Beige |
| Cwdm-sfp10g-1390-10 | SFP+ 10Gbps Cisco CWDM LR | 1390nm | 10km | LC duplex | Wit |
| Cwdm-sfp10g-1410-10 | SFP+ 10Gbps Cisco CWDM LR | 1410nm | 10km | LC duplex | Zilver |
| Cwdm-sfp10g-1430-10 | SFP+ 10Gbps Cisco CWDM LR | 1430nm | 10km | LC duplex | Zwart |
| Cwdm-sfp10g-1450-10 | SFP+ 10Gbps Cisco CWDM LR | 1450nm | 10km | LC duplex | Geeloranje |
| Cwdm-sfp10g-1470-10 | SFP+ 10Gbps Cisco CWDM LR | 1470nm | 10km | LC duplex | Grijs |
| Cwdm-sfp10g-1490-10 | SFP+ 10Gbps Cisco CWDM LR | 1490nm | 10km | LC duplex | Luik |
| Cwdm-sfp10g-1510-10 | SFP+ 10Gbps Cisco CWDM LR | 1510nm | 10km | LC duplex | Blauw |
| Cwdm-sfp10g-1530-10 | SFP+ 10Gbps Cisco CWDM LR | 1530nm | 10km | LC duplex | Groen |
| Cwdm-sfp10g-1550-10 | SFP+ 10Gbps Cisco CWDM LR | 1550nm | 10km | LC duplex | Geel |
| Cwdm-sfp10g-1570-10 | SFP+ 10Gbps Cisco CWDM LR | 1570nm | 10km | LC duplex | Sinaasappel |
| Cwdm-sfp10g-1590-10 | SFP+ 10Gbps Cisco CWDM LR | 1590nm | 10km | LC duplex | Rood |
| Cwdm-sfp10g-1610-10 | SFP+ 10Gbps Cisco CWDM LR | 1610nm | 10km | LC duplex | Bruin |
Eigenschappen
Toepassing
Norm
Optische Kenmerken
| Optische Zenderkenmerken | |||||||
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | |
| Gemiddelde Outputmacht | STEENBOLK | -6 | 0,5 | dBm | |||
| Centrumgolflengte | λc | λc-6 | λc | λc+7.5 | NM | 1 | |
| Spectrumbreedte (- 20dB) | ∆λ | 1 | NM | ||||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | ||||
| Uitstervenverhouding | ER | 3.5 | dB | ||||
| Relatief Intensiteitslawaai | RIN | -128 | dB/Hz | ||||
| Optisch Terugkeerverlies | 12 | dB | |||||
| Zender en Verspreidingssanctie | TDP | 3.2 | dB | ||||
| Zender VAN Macht | POFF | -45 | dBm | ||||
| Het Diagram van het outputoog | Leeft IEEE802.3ae na | ||||||
| Optische Ontvangerskenmerken | |||||||
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | |
| Centrumgolflengte | λc | 1260 | 1620 | NM | |||
| Ontvangersgevoeligheid | PSEN | -14.4 | dBm | 2 | |||
| De Macht van de inputverzadiging (Overbelasting) | PSAT | 0,5 | dBm | ||||
| Ontvangersreflectiecoëfficiënt | -12 | dB | |||||
| LOS DE-beweert Niveau | LOSD | -17 | dBm | ||||
| LOS beweert Niveau | LOSA | -30 | dBm | ||||
| LOS hysterese | HYS | 0,5 | 6 | dB | |||
Nota 1. Degolflengtevan itu-tG.694.2CWDMvan1270nmaan1610nm, elkestap20nm.
Nota 2. GemetenmeteenPRBS231 - 1 testpatroon, @10.3125Gbps, ber-12<10>.
