Productdetails:
|
| Productnaam: | De compatibele zendontvanger van Cisco | Golflengte: | 1550nm |
|---|---|---|---|
| Afstand: | 80km | Component: | EML+APD |
| Toepassing: | 10G Ethernet | sleutelwoorden: | Cisco-SFP-10g-Zr |
| Markeren: | 10gbase-Zr de Compatibele Zendontvangers van Cisco,De Compatibele Zendontvangers 1550nm van Cisco,SMF-SFP-10G-ZR |
||

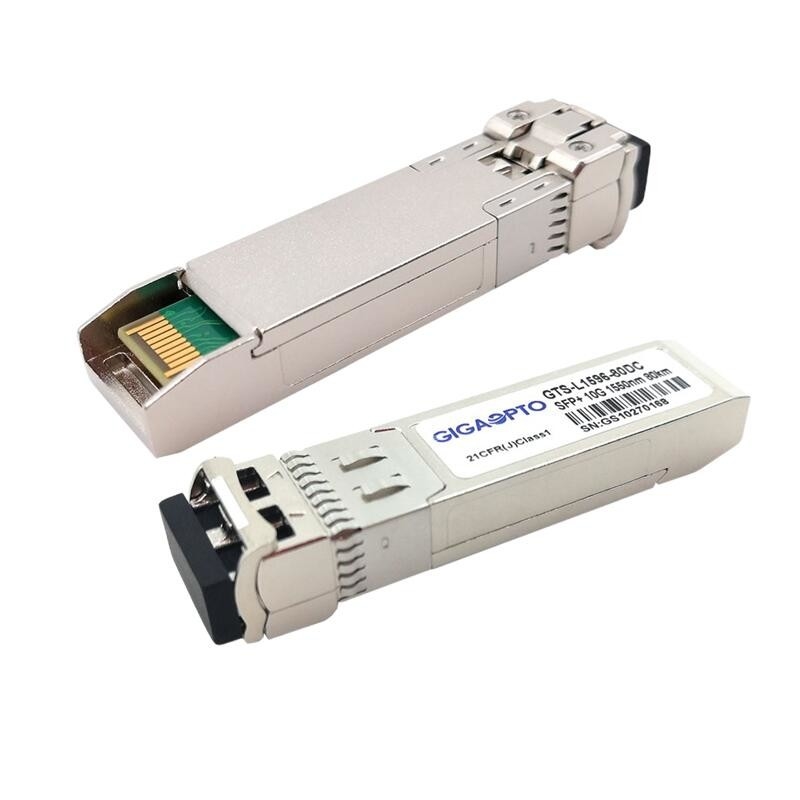

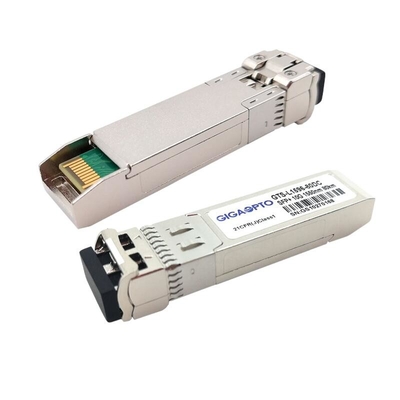

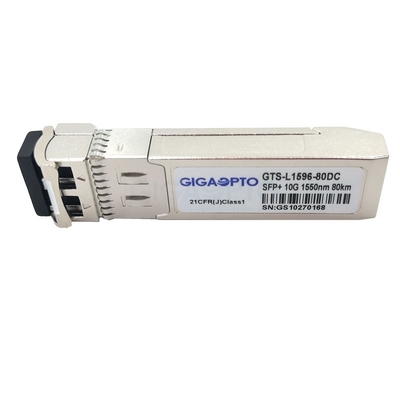

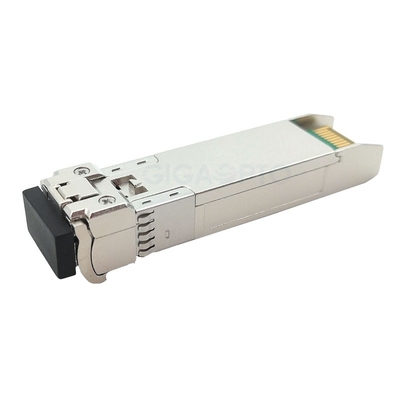

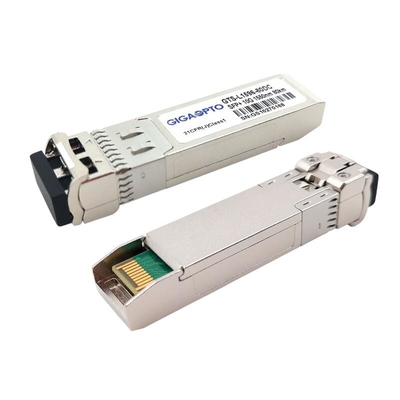

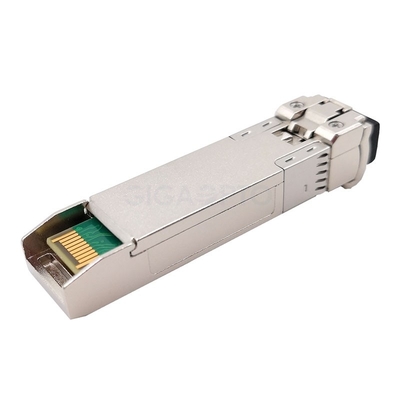

1550nm-Compatibele Zendontvanger 80km SMF van 10gbase-Zr Cisco voor SFP-10g-Zr
Beschrijving van Cisco-de Compatibele Zendontvanger van SFP-10g-Zr
Deze Cisco-het netwerk compatibele zendontvanger van SFP-10g-Zr verstrekt de productie van 10GBase-ZR/ZW (10.3125Gbps/9.953Gbps) tot 80km over van de de vezel single-mode vezel van G.652 optische kabel de dubbele (SMF) gebruikend een golflengte van 1550nm via een LC-schakelaar.
Deze module SFP-10g-Zr bestaat uit drie secties: een hoogste-kwaliteit 1550nm koelde EML-laserzender en een APD-fotodiode met een trans-impedantievoorversterker (TIA) wordt geïntegreerd en MCU-de controleeenheid, alle modules stelt klasse 1 laser tevredenveiligheidsvoorschriften dat.
De module voldoet aan de specificaties van SFP+ MSA (sff-8431, sff-8432, sff-8472), 10 Gigabit Ethernet-specificaties (10GBASE-ZR/ZW per IEEE 802.3ae), en de normen van 10G Fibre Channel. Het is met SFP 20 speldschakelaar om heet stopvermogen toe te staan.
De digitale diagnostiek controle is beschikbaar via een periodieke interface met 2 draden, zoals gespecificeerd in sff-8472. Kenmerkend lage machtsconsumptie, is de hoge snelheid, deze zendontvanger SFP-10g-Zr ideaal voor datacentrum, 10G Ethernet en Vezelkanaal enz.
Elke die zendontvanger is 100% optisch voor kwaliteit, betrouwbaarheid en verenigbaarheid wordt geïnspecteerd en wordt getest alvorens te verschepen. Dit SFP-10g-Zr kan met brede waaier van de netwerkapparatuur van Cisco, zoals Cisco foutloos onderling verbinden 3100 WS reeksen, Cisco 4500 WS reeksen, Cisco 4900 reeksen, Cisco 5700 Luchtreeksen, Cisco 6000, Cisco 6800 reeksen, de reeks van Cisco C6800, Cisco-Samenhang 2000 reeks, Cisco-Samenhang 3000 reeksen, Cisco-Samenhang 5000 reeksen, Cisco-Samenhang 7000 reeksen, Cisco-Samenhang 9000 reeksen, de reeksen van Cisco ws-C2960S, de reeksen van Cisco ws-C3560E, de reeksen van Cisco UCS en enz.
Specificatie van Cisco-de Compatibele Zendontvanger van SFP-10g-Zr
| Compatibel Merk | Cisco | P/N (Artikelnummer) | SFP-10g-Zr |
| Verkoper | Gigaopto | Type | 10Gbps SFP+ |
| Golflengte | 1550nm | Kabelbereik | 80km @ G.652 |
| Interface | LC | Kabeltype | SMF |
| LD-Type | EML-Laser | PD Type | APD |
| TX outputmacht | 0~5dBm | RX gevoeligheid | < -23dBm=""> |
| Optisch-begroting (dB) | 23dB | Ext.-Verhouding | >9dB |
| Machtsconsumptie | ≤1.5W | Verzadigingsoverbelasting | >-7dBm |
| DOM Support | Ja | Temperatuurwaaier | 0 aan 70°C |
Bericht: Wanneer de lang-bereikzendontvanger in kort-afstandstransmissie wordt gebruikt, gelieve met aangewezen demper volgens de lijst aan te gepast.
| Afstand | ≤ 10km | ≤ 30km | ≤ 50km |
| Demper | 12dB | 10dB | 5dB |
Eigenschappen van Cisco-de Compatibele Zendontvanger van SFP-10g-Zr
Toepassing van Cisco-de Compatibele Zendontvanger van SFP-10g-Zr
Elektro en Optische Kenmerken van Cisco-de Compatibele Zendontvanger van SFP-10g-Zr
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | |
| Zender | |||||||
| Centrumgolflengte | λc | 1530 | 1550 | 1565 | NM | ||
| Spectrale Breedte (- 20dB) | Δλ | 1 | NM | ||||
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | - | dB | |||
| Gemiddelde Outputmacht | Steenbolk | 0 | +4 | dBm | 1 | ||
| Uitstervenverhouding | ER | 6.0 | dB | ||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 180 | 850 | mV | 2 | ||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | ||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | |||
| Laat toe | 0 | 0,8 | V | ||||
|
TX fout |
Fout | 2.0 | Vcc | V | |||
| Normaal | 0 | 0,8 | V | ||||
| Ontvanger | |||||||
| Centrumgolflengte | λc | 1260 | 1600 | NM | |||
| Ontvangersgevoeligheid | -23 | dBm | 3 | ||||
| Ontvangersoverbelasting | -7 | dBm | 3 | ||||
| LOS DE-beweert | LOSD | -24 | dBm | ||||
| LOS beweert | LOSA | -35 | dBm | ||||
| LOS Hysterese | 0,5 | 4 | dB | ||||
| De Schommelingsverschil van de gegevensoutput | Vout | 300 | 900 | mV | 4 | ||
|
LOS |
Hoog | 2.0 | Vcc | V | |||
| Laag | 0,8 | V | |||||
Nota's:
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @10.312Gbps, BER ≤1×10-12 van PRBS 231-1.
4. Intern AC-Gekoppeld.
Mechanische Afmetingen van Cisco-de Compatibele Zendontvanger van SFP-10g-Zr
De afmetingen zijn in millimeter. Alle afmetingen zijn ±0.1mm tenzij anders gespecificeerd. (Eenheid: mm)
FAQ
Q: Bent u fabriek of handelsmaatschappij?
De Technologieco. van Shenzhengigaopto, Ltd is een gespecialiseerde fabrikant van optische zendontvangers die van 155Mbps aan 100Gbps, PON, SFP, SFP+, SFP28, QSFP+, QSFP28, CFP/CFP2/CFP4, FC, Videosfp, 1x9, XFP, x2, Xenpak, optische de zendontvangerreeks van SFF, evenals Actieve Optische Kabel, Directe Bandkabel, OSA etc. behandelen. enz.
Q: Kan ik een steekproeforde hebben? Wat is uw MOQ voor Cisco-de Compatibele Zendontvanger van SFP-10g-Zr?
Ja, stemmen in wij steekproef met orden om kwaliteit te testen en te controleren. De gemengde steekproeven zijn aanvaardbaar, hebben wij geen MOQ, is 1 steekproef beschikbaar.
Q: Zijn uw zendontvangers compatibel?
Ja, onze compatibele optische modules al test voor verenigbaarheid op een verscheidenheid van verschillende merken van netwerkapparatuur zoals Cisco, Jeneverbes, HP, Huawei, Alcatel-Lucent, H3C en meer.
Q: Hoe kunt u de kwaliteit van deze Cisco-Compatibele Zendontvanger van SFP-10g-Zr waarborgen?
GigaOpto heeft rijke ervaring in het voorzien van de vertrouwde op kwaliteitsdienst aan klanten, van een perfect kwaliteitsbeheersysteem dat, waren elk van onze producten 100% vóór verzending wordt getest.
Q: Wat is de werkende temperatuurwaaier van de Cisco-Compatibele Zendontvanger van SFP-10g-Zr?
Commerciële temperatuurwaaier (Com.): 0 aan 70℃
Uitgebreide temperatuurwaaier (Ext.): - 20 aan 85℃
Industriële temperatuurwaaier (Ind.):: - 40 aan 85℃
Q: Kunt u OEM/ODM-orden goedkeuren?
Ja, een onderzoek naar te verzenden gelieve ons zodat wij een gedetailleerde bespreking kunnen hebben.
Q: Wat is de levertijd van de Cisco-Compatibele Zendontvanger van SFP-10g-Zr?
Voor gebruikelijke producten, houden wij voorraad, konden ongeveer 3 dagen na het ontvangen van betaling verschepen. Voor grote hoeveelheden en speciale producten, te controleren gelieve de levertijd met onze vertegenwoordiger.
Q: Wat is uw naverkoopdienst?
Al onze klanten kunnen drie van de kwaliteitsjaar garantie krijgen en leventechnische ondersteuning.
