Productdetails:
|
| Naam: | SFP+ Cisco-Zendontvanger | Golflengte: | 1550nm |
|---|---|---|---|
| Afstand: | 40km | Schakelaar: | LC |
| Machtsbegroting: | 15dB | Toepassing: | 10G Ethernet/Vezelkanaal |
| Markeren: | 1550nm Cisco-Zendontvangermodules,10Gbase-ER Cisco-Zendontvangermodules,FCC CISCO Compatibele Zendontvangers |
||

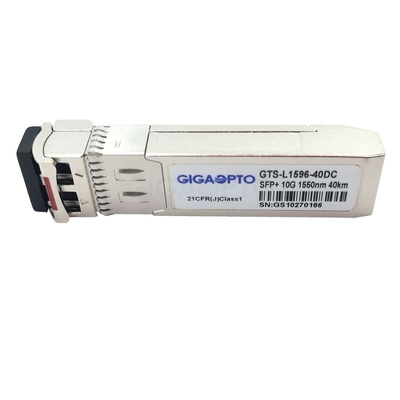

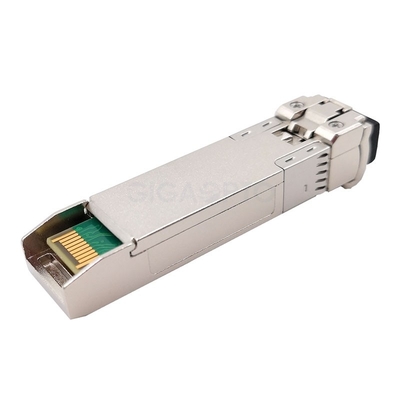

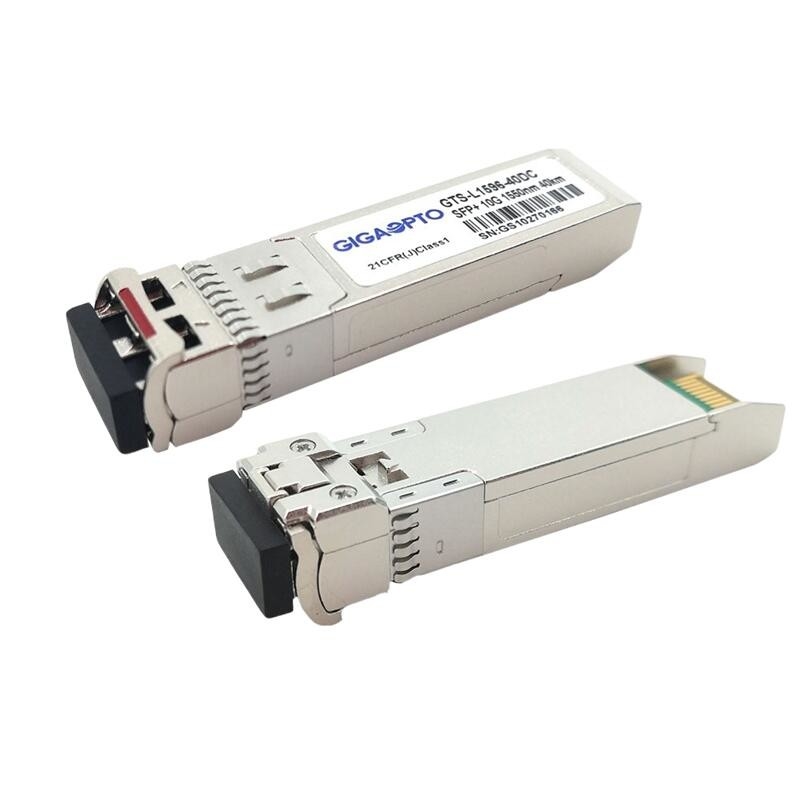

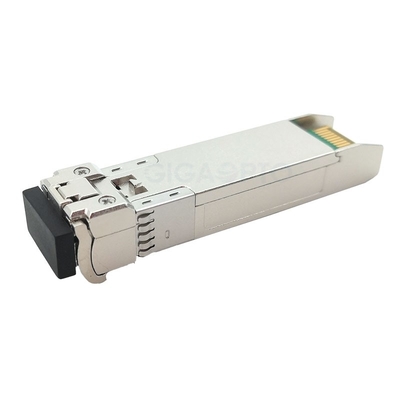

1550nm 10Gbase-ER Cisco-compatibele zendontvangermodules voorSFP-10G-ER
Beschrijving van Cisco-compatibele zendontvangermodules voorSFP-10G-ER
Deze Cisco SFP-10G-ER-compatibele optische transceiver is vervaardigd met hoogwaardige componenten en strikt getest om te voldoen aan de originele specificaties van de fabrikant of deze zelfs te overtreffen, en is geoptimaliseerd voor datacenternetwerktoepassingen.Het biedt 10GBase-ER/EW (10,3125Gbps/9,953Gbps) doorvoer tot 40 km via G.652 dubbele glasvezel single-mode glasvezel (SMF) optische kabel met een golflengte van 1550 nm via een LC-connector.
Deze SFP-10G-ER-module bestaat uit 1550 EML-laser, InGaAs PIN en voorversterker in een hooggeïntegreerde optische subassemblage, alle modules voldoen aan klasse 1 laserveiligheid.
Digitale diagnostische monitoring (DDM/DOM) is beschikbaar via een 2-draads seriële interface, zoals gespecificeerd in SFF-8472, die realtime monitoring biedt van de temperatuur van de transceiver, laservoorspanningsstroom, optisch vermogen, ontvangen optisch vermogen en voedingsspanning van de transceiver
Deze SFP-10G-ER optische module is geprogrammeerd om compatibel te zijn met een breed scala aan Cisco-netwerkapparatuur, zoals Cisco 3100 WS-serie, Cisco 4500 WS-serie, Cisco 4900-serie, Cisco 5700 Air-serie, Cisco 6000, Cisco 6800-serie, Cisco C6800-serie, Cisco Nexus 2000-serie, Cisco Nexus 3000-serie, Cisco Nexus 5000-serie, Cisco Nexus 7000-serie, Cisco Nexus 9000-serie, Cisco WS-C2960S-serie, Cisco WS-C3560E-serie, Cisco UCS-serie en etc.
SpecificatieVan Cisco-compatibele zendontvangermodules voorSFP-10G-ER
| Compatibel merk | Cisco | P/N | SFP-10G-ER |
| Leverancier | Gigaopto | Type | 10Gbps SFP+ |
| Golflengte | 1550 nm | Maximaal bereik | 40 km |
| Connectortype | LC-duplex | Kabeltype | single-mode glasvezel |
| LD-type | EML-laser | Ontvangertype | PIN |
| TX gemiddeld vermogen | -1~3dBm | RX-gevoeligheid | < -16dBm |
| Energiebudget | 15 dB | Uitstervingsratio | >8,2dB |
| Energieverbruik | ≤1,5W | RX-overbelasting | >0,5dBm |
| DOM-ondersteuning | Ondersteund | Temperatuurbereik | 0 tot 70°C (32 tot 158°F) |
Opmerking: Wanneer de langeafstandstransceiver wordt gebruikt voor transmissie over korte afstanden, zorg dan dat u deze combineert met de juiste verzwakker volgens de tabel.
| Afstand | ≤ 5 km | ≤ 10 km | ≤ 20km |
| Verzwakker | 7dB | 5dB | 3dB |
FunctiesVan Cisco-compatibele zendontvangermodules voorSFP-10G-ER
SollicitatieVan Cisco-compatibele zendontvangermodules voorSFP-10G-ER
Elektrische en optische kenmerkenVan Cisco-compatibele zendontvangermodules voorSFP-10G-ER
| Elektrische kenmerken | ||||||
| Parameter | Symbool | Min | Typisch | Max | Eenheid | Opmerkingen |
| Totale aanbodstroom | ICC | 300 | mA | |||
| Zender | ||||||
| Zender differentiële ingangsspanning | 180 | 1200 | mV | |||
| Tx_Fault Uitgangsspanning - Hoog | VOH | 2.4 | Vcc | V | LVTTL | |
| Tx_Fault Uitgangsspanning - laag | VOEL | 0 | 0,4 | V | LVTTL | |
| Tx_Disable Ingangsspanning - Hoog | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable Ingangsspanning - laag | VIL | 0 | 0,8 | V | LVTTL | |
| Ingangsdifferentiële impedantie | 90 | 100 | 110 | Ω | ||
| Ontvanger | ||||||
| Differentiële uitgangsspanning van de ontvanger | 300 | 850 | mV | |||
| LOS Uitgangsspanning - Hoog | VOH | 2.4 | Vcc | V | LVTTL | |
| LOS Uitgangsspanning - Laag | VOEL | 0 | 0,4 | V | LVTTL | |
| Uitgangsdifferentiële impedantie | 90 | 100 | 110 | Ω | ||
| Kenmerken optische zender | |||||||
| Parameter | Symbool | Min | Typisch | Max | Eenheid | Opmerkingen | |
| Gemiddeld uitgangsvermogen | PUIT | -1 | +3 | dBm | |||
| Centrum golflengte | λc | 1530 | 1550 | 1565 | nm | ||
| Spectrale breedte (-20dB) | ∆λ | 1 | nm | ||||
| Onderdrukkingsverhouding zijmodus | SMSR | 30 | dB | ||||
| Uitstervingsratio | ER | 8.2 | dB | ||||
| Relatieve intensiteitsruis | RIN | -128 | dB/Hz | ||||
| Optische stijging/dalingstijd | TR/TF | 28 | 50 | ps | |||
| Zender- en verspreidingsstraf | TDP | 2 | dB | ||||
| Zender UIT Voeding | PUIT | -30 | dBm | ||||
| Uitgangsoogdiagram | Voldoet aan IEEE802.3ae | ||||||
| Kenmerken optische ontvanger | |||||||
| Parameter | Symbool | Min | Typisch | Max | Eenheid | Opmerkingen | |
| Centrum golflengte | λc | 1260 | 1610 | nm | |||
| Gevoeligheid van de ontvanger | PSEN | -16 | dBm | 1 | |||
| Ingangsverzadigingsvermogen (overbelasting) | PZA | 0,5 | dBm | ||||
| Reflectie van de ontvanger | -12 | dB | |||||
| LOS De-assert-niveau | VERLOREN | -17 | dBm | ||||
| LOS Assert-niveau | LOSA | -30 | dBm | ||||
| LOS-hysteresis | HYS | 0,5 | 6 | dB | |||
Notitie 1.Gemeten met PRBS231-1 patroon, @10,3125Gbps, ER=8,2dB, BER=1x10-12.
PakketoverzichtVan Cisco-compatibele zendontvangermodules voorSFP-10G-ER
Afmetingen zijn in millimeters.Alle afmetingen zijn ±0,1 mm, tenzij anders aangegeven.(Eenheid: mm)
FAQ
Q:Waarom voor ons kiezen?
GigaOpto is de toonaangevende wereldwijde leverancier van optische transceivers en we hebben ongeveer 10 jaar ervaring op dit gebied.Ons voordeel.
Q:Zijn uw transceivers compatibel?
Ja, onze compatibele optische modules testen allemaal op compatibiliteit met een groot aantal verschillende merken netwerkapparatuur, zoals Cisco, Juniper, Arista, HP, Huawei, Alcatel-Lucent Nokia, H3C en meer.
Vraag: Kan ik een voorbeeldbestelling krijgen?Van Cisco-compatibele zendontvangermodules voorSFP-10G-ER?Wat is uw MOQ?
Ja, we verwelkomen voorbeeldbestellingen om de kwaliteit te testen en te controleren.Gemengde monsters zijn acceptabel, we hebben geen MOQ, er is 1 monster beschikbaar.
Q:Wat zijn uw betalingsvoorwaardenvoordeze Cisco-compatibele zendontvangermodules voor SFP-10G-ER?
Meestal hebben we vooruitbetaling nodig via T/T, West Union of Paypal.
Kon L/C, Kredietvoorwaarden ook steunen.
Q:Kan ik de producten retourneren als er een kwaliteitsprobleem is?hiermeeCisco-compatibele zendontvangermodules voorSFP-10G-ER?
Ja, als er een kwaliteitsprobleem optreedt, kunnen we een gratis uitwisseling accepteren.
Q:Kan ik ons eigen logo en label gebruiken?op dezeCisco-compatibele zendontvangermodules voorSFP-10G-ER?
Ja, we kunnen een OEM-service bieden en de producten met uw eigen label maken.
