Productdetails:
|
| Productnaam: | De Zendontvanger van 32GFC LW | Verpakking: | SFP28 |
|---|---|---|---|
| Datasnelheid (Gbps): | 32Gbps | golflengte: | 1310nm |
| Afstand: | 10km | Optische Componenten: | DFB/PIN |
| Interface: | Dubbel-LC | Sleutelwoorden: | De Zendontvanger van het de Vezelkanaal van 32GFC LW |
| Markeren: | SFP28 de Zendontvanger van het vezelkanaal,1310nm de Zendontvanger van het vezelkanaal,SMF 32G FC |
||

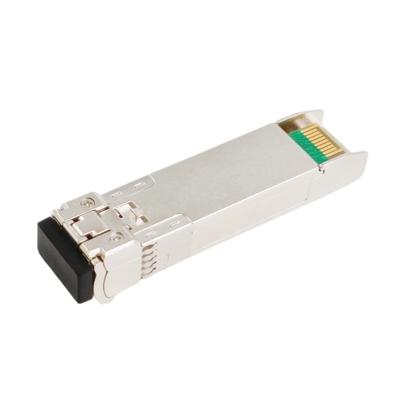

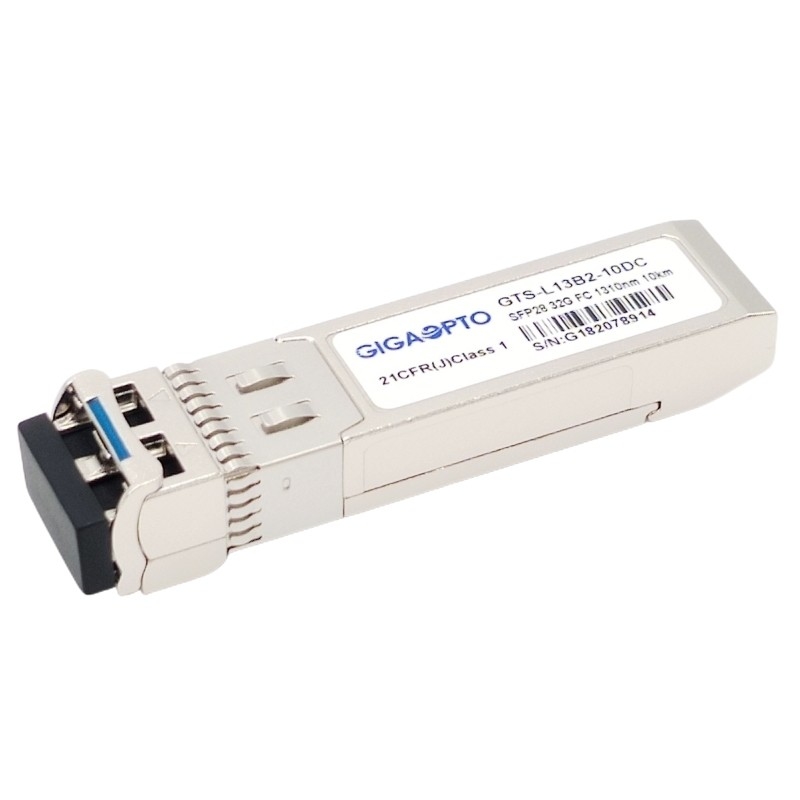

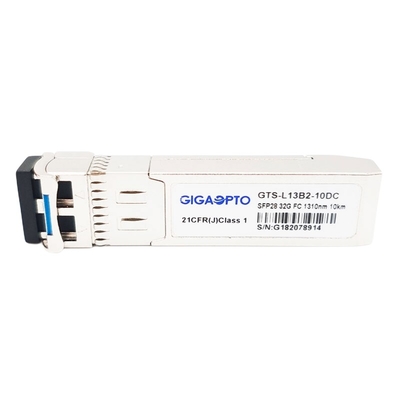

van het de Vezelkanaal SFP28 van 32G SMF 1310nm 10km DOM van de de Zendontvangermodule LC
Beschrijving
Dit 32GFC SFP28 LW is één enkel kanaal, hete pluggable zendontvanger voor 32GFC en de toepassingen van 25G Ethernet. Het werkt bij een nominale golflengte van 1310nm en steunt 8G/16G/32G Fibre Channel (FC) en 25G Ethernet, geschikt voor storage area network (San), datacentrumverbindingen omhoog aan 10km over enige wijzevezel.
De zendontvanger bestaat uit drie secties: een de laserzender van 1310nm DFB, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA) en MCU-controleeenheid die. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
De 32G-zendontvanger van de de Golflengtevezel van het Vezelkanaal (32GFC) Lange steunt de optische diagnostiek van DDM/DOM die kenmerkende informatie in real time over de huidige exploitatievoorwaarden verstrekt.
Het is volledig volgzaam aan sff-8431 en sff-8472 Multi Bronovereenkomst (MSA), RoHS, 32G-Vezelkanaal (28,05 Gbps), 16G-Vezelkanaal (14.025Gbps), de specificaties 8G-van het Vezelkanaal (8,5 Gbps).
Specificatie
| Product | 32GFC LW | Artikelnummer | Gts-l13b2-10DC |
| Vormfactor | SFP28 | Max Data Rate | 28.05Gbps |
| Golflengte | 1310nm | Max Cable Distance | 10km |
| Schakelaar | Duplexlc | Media | MMF |
| Zendertype | DFB | Ontvangerstype | SPELD |
| Voedingvoltage | 3.3V | Voedingstroom | <400ma> |
| TX macht | -7~2dBm | Ontvangersgevoeligheid | <-11> |
| Uitstervenverhouding | >4dB | Ontvangersoverbelasting | <2dbm> |
| Temperatuurwaaier | 0 aan 70°C (32 aan 158°F) | Garantie | 3 jaar |
| OEM/ODM | Gesteund | Digitale Kenmerkende Controle | Steun |
Eigenschappen
Toepassing
Optische en Elektrokenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | |
| Zender | |||||||
| Centrumgolflengte | λc | 1270 | 1310 | 1350 | NM | ||
| Spectrale Breedte (- 20dB) | Δλ | 1 | NM | ||||
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | - | dB | |||
| Gemiddelde Outputmacht | Steenbolk | -7 | 2 | dBm | 1 | ||
| Uitstervenverhouding | ER | 4 | dB | ||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 180 | 850 | mV | 2 | ||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | ||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | |||
| Laat toe | 0 | 0,8 | V | ||||
|
TX fout |
Fout | 2.0 | Vcc | V | |||
| Normaal | 0 | 0,8 | V | ||||
| Ontvanger | |||||||
| Centrumgolflengte | λc | 1260 | 1600 | NM | |||
| Ontvangersgevoeligheid | -11.6 | dBm | 3 | ||||
| Ontvangersoverbelasting | 2 | dBm | 3 | ||||
| LOS DE-beweert | LOSD | -15 | dBm | ||||
| LOS beweert | LOSA | -30 | dBm | ||||
| LOS Hysterese | 0,5 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 300 | 900 | mV | 4 | ||
|
LOS |
Hoog | 2.0 | Vcc | V | |||
| Laag | 0,8 | V | |||||
Nota's:
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @25.08Gps, BER ≤1×10-6 van PRBS 231-1.
4. Intern AC-Gekoppeld.
Verenigbaarheid
Gts-l13b2-10DC van elk van Gigaopto de optische zendontvangermodules open afkomstig zijn, kan worden gecodeerd om volledig te zijn - het compatibele systeem met heersende stromingsapparaten, gelieve naar de volgende vorm, voor meer productenverenigbaarheid te verwijzen, gelieve te voelen vrij om ons te contacteren.
| Overeenkomstig Compatibel Merk/Artikelnummer | |||
| Merk | Artikelnummer | Merk | Artikelnummer |
| Gigaopto | Gts-l13b2-10DC | QLogic | Sfp32-lr-SP-c |
| Cisco | Ds-SFP-fc32g-LW | Brokaat | Xbr-000238 |
