Productdetails:
|
| Productnaam: | De Zendontvanger van 32GFC SW | Vormfactor: | SFP28 |
|---|---|---|---|
| Datasnelheid (Gbps): | 28,05 Gbps | golflengte: | 850nm |
| Afstand: | 100m | Optische Componenten: | VCSEL/PIN |
| Interface: | Dubbele LC | Sleutelwoorden: | 32G vezelkanaal, de Zendontvangermodule van 32G SW 100m |
| Markeren: | De Zendontvangermodule van 32GFC SFP28,de Zendontvangermodule van 850nm SFP28,32G vezelkanaal |
||

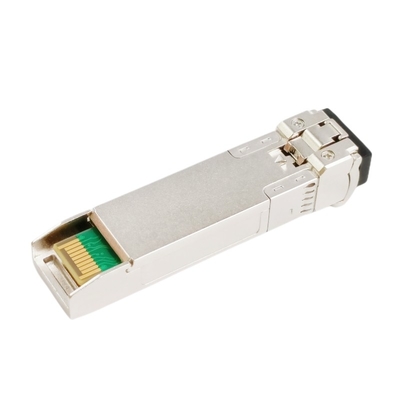

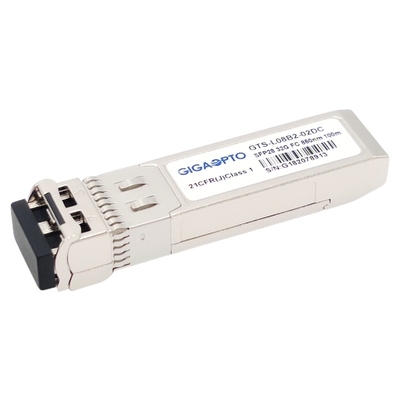

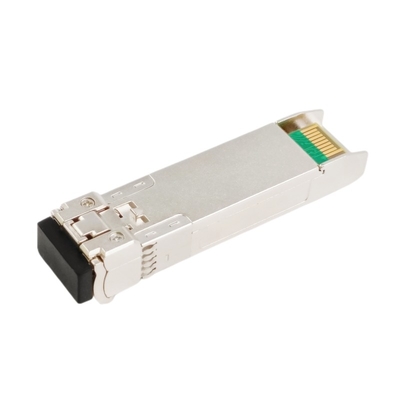

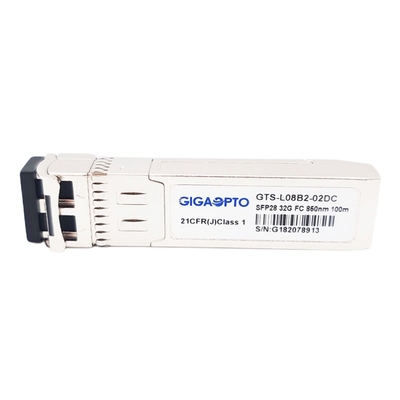

De Zendontvanger van 32GFC SW 100m voor Area network
Beschrijving
Dit worden de Zendontvangers van 32GFC SW ontworpen korte het bereiktoepassingen voor van 8G/16G/32G Fibre Channel (8GFC/16GFC/32GFC).
Gekenmerkt met een betrouwbare de laserzender van 850nm VCSEL, kan een hoge gevoelige die SPELDfotodiode met een trans-impedantievoorversterker (TIA) wordt geïntegreerd en MCU-controleeenheid, een maximum bereik tot 70m gebruikend OM3-vezel en 100m gebruikend OM4.All-modules klasse I tevredenstellen laserveiligheidsvoorschriften. Het is met de de speldschakelaar van SFP+ 20 om heet stopvermogen toe te staan.
Dit 32G FC SW is volgzaam met fc-pi-6, sff-8472 Omwentelingen 12,2, en compatibel systeem met sff-8432 en toepasselijke gedeelten van sff-8431 Toer 4,1.
Specificatie
| Vormfactor | SFP28 | Max Data Rate | 28.05Gbps |
| Typische Golflengte | 850nm | Maximum Transmissie | 100m |
| Schakelaartype | Dubbele LC | Media Type | MMF |
| Zendertype | VCSEL 850nm | Ontvangerstype | SPELD |
| TX macht | -8.4~2.4dBm | Ontvangersgevoeligheid | <-10dbm> |
| Uitstervenverhouding | >2,0 dB | Overbelasting | > 2.4 dBm |
| Werkende Temperatuur | 0 aan 70°C (32 aan 158°F) | Garantietijd | 3 jaar |
| DDMI | Gesteund | Protocollen | Volgzaam MSA |
| Machtsconsumptie | <1w> | OEM | Gesteund |
Eigenschappen
Toepassing
Optische en Elektrokenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | |
| Zender | |||||||
| Centrumgolflengte | λc | 840 | 850 | 860 | NM | ||
| Spectrale Breedte (RMS) | Δλ | 0,6 | NM | ||||
| De Verhouding van de zij-wijzeafschaffing | SMSR | - | - | - | dB | ||
| Gemiddelde Outputmacht | Steenbolk | -8.4 | 2.4 | dBm | 1 | ||
| Uitstervenverhouding | ER | 2.0 | dB | ||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 180 | 950 | mV | 2 | ||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | ||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | |||
| Laat toe | 0 | 0,8 | V | ||||
|
TX fout |
Fout | 2.0 | Vcc | V | |||
| Normaal | 0 | 0,8 | V | ||||
| Ontvanger | |||||||
| Centrumgolflengte | λc | 840 | 850 | 860 | NM | ||
| Ontvangersgevoeligheid | -10 | dBm | 3 | ||||
| Ontvangersoverbelasting | 2.4 | dBm | 3 | ||||
| LOS DE-beweert | LOSD | -13 | dBm | ||||
| LOS beweert | LOSA | -30 | dBm | ||||
| LOS Hysterese | 0,5 | 4 | dB | ||||
| De Schommelingsverschil van de gegevensoutput | Vout | 500 | 700 | 900 | mV | 4 | |
|
LOS |
Hoog | 2.0 | Vcc | V | |||
| Laag | 0,8 | V | |||||
Nota's:
1. De optische macht wordt gelanceerd in MMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @28.05Gbps, BER ≤1E-6 van PRBS 231-1.
4. Intern AC-Gekoppeld.
Verenigbaarheid
Zijn de optische zendontvangers van Gigaopto 100% compatibel met alle belangrijke schakelaarmerken en zullen geen schade aan OEM apparaten veroorzaken.
om de kwaliteit en de verenigbaarheid van onze producten te verzekeren, wordt elk product zorgvuldig getest op het overeenkomstige materiaal vóór levering aan klanten.
Voor deze verenigbaarheid gts-l08b2-02DC, gelieve te verwijzen naar de P/N-correspondentielijst. Als het merk en het artikelnummer u zoekt niet hieronder vermeld zijn, te laten gelieve ons het weten en wij zullen het genoegen hebben om u van meer details te voorzien.
| Overeenkomstig Compatibel Merk/Artikelnummer | |||
| Merk | Artikelnummer | Merk | Artikelnummer |
| Gigaopto | Gts-l08b2-02DC | QLogic | Sfp32-SR-SP-c |
| Cisco | Ds-SFP-fc32g-SW | Brokaat | Xbr-000212 |
