Productdetails:
|
| Productnaam: | 10GFC SFP LW | Max Speed (Gbps): | 10.518Gbps |
|---|---|---|---|
| golflengte: | 1310nm | Transmissie: | 10km |
| Optische Component: | DFB/PIN | Interface: | Dubbele LC |
| DDMI: | Gesteund | Temperatuur: | -5 aan 85°C (23 aan 185°F) |
| Sleutelwoorden: | Zendontvanger 10km van 10GFC SFP+ | ||
| Markeren: | de Vezelkanaal van 10G FC,De Vezelkanaal van SFP+ FC,FC de Zendontvanger van het vezelkanaal |
||

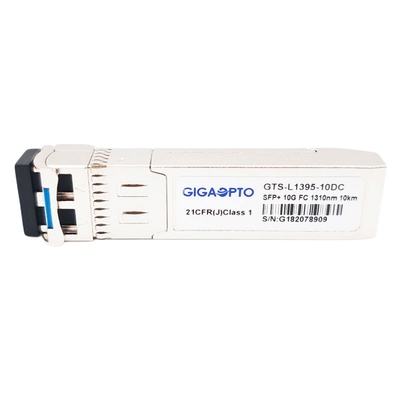

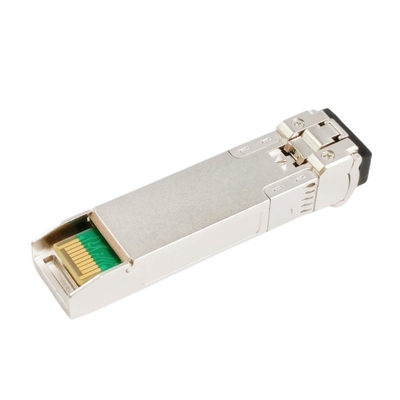

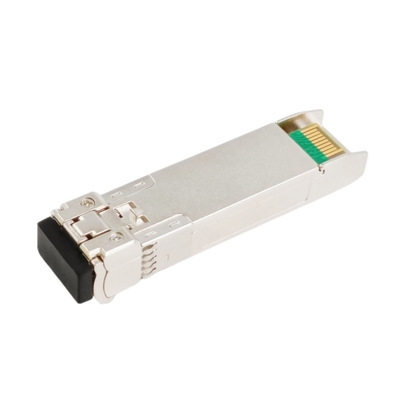

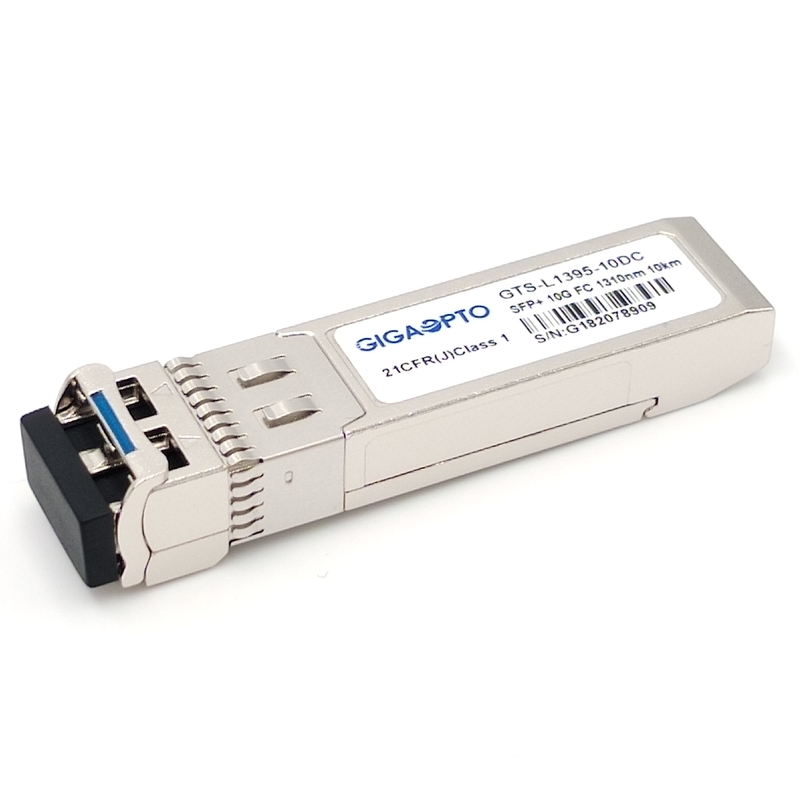

10GFC vezelkanaal SFP+ 1310nm 10km DOM LC SMF
Beschrijving
De zendontvanger van gts-l1395-10DC van Gigaopto kenmerkt een hoogst betrouwbare de zender en de SPELDfotodetector van 1310nm DFB in een duplex optische schakelaar van LC. Zijn maximum transmissie kan tot 10km over enige de wijzevezel van G.652 bereiken (SMF).
Het wordt ontworpen voor gebruik in de periodieke toepassingen van 10Gbps zoals de toepassingen van het de Vezelkanaal van SONET OC192/SDH STM64, van 10Gigabit Ethernet en 10Gbps-. Het werkt met enige +3.3V-voeding. De zendontvanger is met de multi-source overeenkomst van 10Gbps in overeenstemming SFP+ (MSA).
De digitale diagnostiekfuncties zijn beschikbaar via een periodieke interface met 2 draden, zoals die in sff-8472, die worden gespecificeerd toegang in real time tot apparaten werkende parameters zoals zendontvangertemperatuur verleent, laser bias stroom, optische macht, het ontvangen optische macht en voltage van de zendontvangerlevering overbracht.
Alle modules zijn Klasse 1 laserproducten die aan FDA/CDRH en CEI-60825 normen voldoen.
Specificatie
| Vormfactor | SFP+ | Max Data Rate | 10.51875Gbps |
| Golflengte | 1310nm | Max Cable Distance | 10km |
| Schakelaar | Duplexlc | Media | SMF |
| Zendertype | DFB 1310nm | Ontvangerstype | SPELD |
| TX macht | -6~0dBm | Ontvangersgevoeligheid | <-14> |
| Temperatuurwaaier | -5 aan 85°C (23 aan 185°F) | Garantie | 3 jaar |
| OEM/ODM | Gesteund | DOM | Gesteund |
| Protocollen | Ce, Klasse 1 FDA en iec60825-1 Volgzame Laserveiligheid, RoHS, sff-8431, SFP MSA | ||
| Gesteunde Toepassingen |
10gbase-lr/10gbase-LW Ethernet 10G vezelkanaal 10GbE Data Centerschakelaars en Routers |
||
Eigenschappen
Toepassing
Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1270 | 1310 | 1350 | NM | |||
| Spectrale Breedte (- 20dB) | Δλ | 1 | NM | |||||
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | - | dB | ||||
| Gemiddelde Outputmacht | Steenbolk | -6.0 | 0 | dBm | 1 | |||
| Uitstervenverhouding | ER | 3.5 | dB | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 180 | 850 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1260 | 1600 | NM | ||||
| Ontvangersgevoeligheid | -14.4 | dBm | 3 | |||||
| Ontvangersoverbelasting | 0,5 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -16 | dBm | |||||
| LOS beweert | LOSA | -30 | dBm | |||||
| LOS Hysterese | 0,5 | dB | ||||||
| De Schommelingsverschil van de gegevensoutput | Vout | 300 | 900 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
Nota:
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @10312Mbps, BER ≤1×10-12 van PRBS 231-1.
4. Intern AC-Gekoppeld.
Verenigbaarheid
Gigaopto vervaardigt en voorraden een volledige waaier van optische zendontvangers tot 100G. Elk van onze optische zendontvangermodules worden kwaliteit-getest voor verenigbaarheid met het milieu van de doelschakelaar en zijn 100% compatibel met belangrijke merken zoals Cisco, Brokaat, HP, Jeneverbes, Huawei, Alcatel-Lucent, Uiterste, Arista, Force10, D-Verbinding, 3Com, enz. en aanbieden een garantie van 3 jaar.
Voor dit gts-l0895-10DC, gelieve te verwijzen naar de P/N-correspondentielijst. Als u meer verenigbaarheid nodig hebt, gelieve te aarzelen niet om ons te laten het weten.
| Overeenkomstig Compatibel Merk/Artikelnummer | |||
| Merk | Artikelnummer | Merk | Artikelnummer |
| Gigaopto | Gts-l1395-10DC | Cisco | Ds-SFP-fc10g-LW |
| Jeneverbes | Xbr-000217 | ||
