Productdetails:
|
| Productnaam: | SFP-8gfc-Zr | Max Rate (Gbps): | 8.5Gbps |
|---|---|---|---|
| golflengte: | 1550nm | Max Reach: | 80km |
| Componenten: | EML/APD | Schakelaar/Pools: | Duplex LC/PC |
| Temperaturen: | 0 aan 70°C | Macht-begroting: | 24db |
| Sleutelwoorden: | 8GFC ZW SFP+ Zendontvanger, 8G FC 80km 1550nm | ||
| Markeren: | 8GFC de Module van het vezelkanaal,80km de Module van het Vezelkanaal,ZW SFP+ Zendontvanger |
||

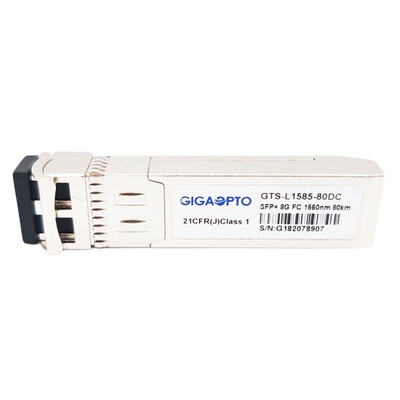

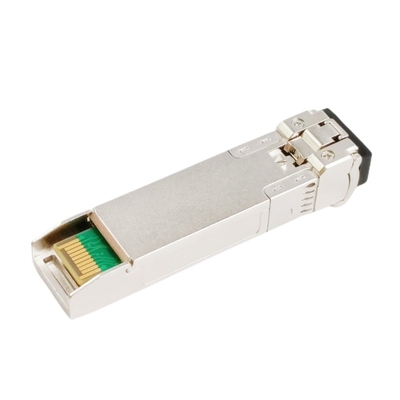

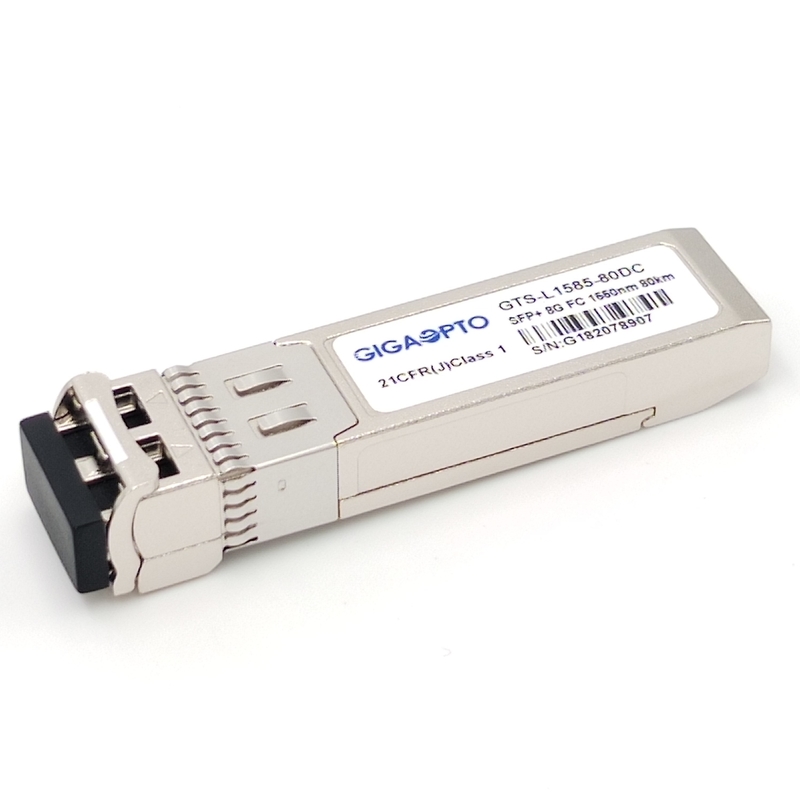

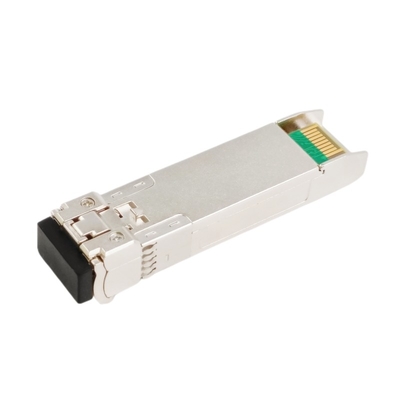

8GFC SFP+ 1550nm 80km Optische Zendontvangermodule voor Vezelkanaal en San
Beschrijving
Wordt de optische zendontvanger gts-l1585-80DC van 8GFC SFP+ van Gigaopto ontworpen voor van de de golfvezel van 8Gb/s de lange toepassing van de het kanaalconnectiviteit, verstrekt het 8.5Gb/s-productie tot 80km over single-mode vezel (SMF) door 1550nm-golflengte te gebruiken.
De zendersectie neemt een betrouwbare 1550nm gekoelde EML-laser op. En de ontvangerssectie bestaat uit een SPELDfotodiode die met een TIA wordt geïntegreerd. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Deze zendontvanger van SFP+ ZW is volledig volgzaam met Multi-Source Overeenkomst van SFP+ (MSA) en FCIA norm fc-pi-4 800-sm-lc-l.
De digitale diagnostiekfuncties zijn beschikbaar via een periodieke interface met 2 draden, zoals die in sff-8472, die worden gespecificeerd toegang in real time tot apparaten werkende parameters zoals zendontvangertemperatuur verleent, laser bias stroom, optische macht, het ontvangen optische macht en voltage van de zendontvangerlevering overbracht.
Specificatie
| Compatibel Merk | Brokaat | Categorie | Vezelkanaal SFP |
| Artikelnummer | Gts-l1585-80DC | Machtsbegroting | 24dBm |
| Vormtype | SFP+ | Max Data Rate | 8.5Gb/s |
| Golflengte | 1550nm | Afstand | 80km @ G.652 |
| Schakelaar | LC vergaarbak | Media | SMF |
| Zendertype | EML | Ontvangerstype | APD |
| Voedingvoltage | 3.3V | Leveringsstroom | <450ma> |
| TX macht | 0~5dBm | Ontvangersgevoeligheid | <-24dbm> |
| Uitstervenverhouding | >7.0dB | Ontvangersoverbelasting | >-7.0dBm |
| Temperatuurwaaier | 0 aan 70°C (32 aan 158°F) | Garantie | 3 jaar |
| OEM/ODM | Gesteund | Digitale Kenmerkend | Steun |
| Protocollen | Volgzaam MSA | ||
Eigenschappen
Toepassing
Optische Kenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | ||
| Zender | ||||||||
| Centrumgolflengte | λc | 1530 | 1550 | 1565 | NM | |||
| Spectrale Breedte (- 20dB) | Δλ | 1 | NM | |||||
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | - | dB | ||||
| Gemiddelde Outputmacht | Steenbolk | 0 | 5.0 | dBm | 1 | |||
| Uitstervenverhouding | ER | 7.0 | dB | |||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 180 | 850 | mV | 2 | |||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | |||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | ||||
| Laat toe | 0 | 0,8 | V | |||||
|
TX fout |
Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0,8 | V | |||||
| Ontvanger | ||||||||
| Centrumgolflengte | λc | 1260 | 1600 | NM | ||||
| Ontvangersgevoeligheid | -24.0 | dBm | 3 | |||||
| Ontvangersoverbelasting | -7.0 | dBm | 3 | |||||
| LOS DE-beweert | LOSD | -25.0 | dBm | |||||
| LOS beweert | LOSA | -35 | dBm | |||||
| LOS Hysterese | 0,5 | dB | ||||||
| De Schommelingsverschil van de gegevensoutput | Vout | 300 | 900 | mV | 4 | |||
|
LOS |
Hoog | 2.0 | Vcc | V | ||||
| Laag | 0,8 | V | ||||||
Nota:
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @8.5Gbps, BER ≤1×10-12 van PRBS 231-1.
4. Intern AC-Gekoppeld.
