Productdetails:
|
| Productnaam: | SFP-8gfc-40 | Max Speed (Gb/s): | 8.5Gb/s |
|---|---|---|---|
| golflengte: | 1310nm | Max Distance: | 40km |
| Schakelaar: | LC PC | DDM/DOM: | Gesteund |
| Temperatuur: | 0 aan 70°C | OEM/ODM: | Gesteund |
| Sleutelwoorden: | 8GFC SFP+ ER 1310nm 40km | ||
| Markeren: | 8G de Zendontvanger van het vezelkanaal,DOM 8G Vezelkanaal,FC SFP+ |
||

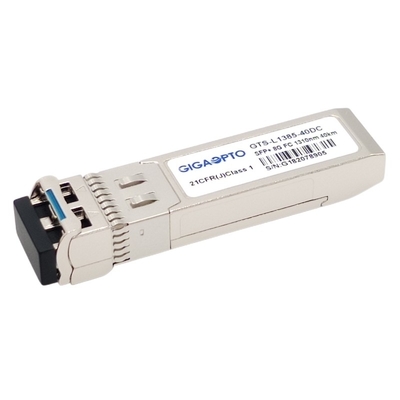

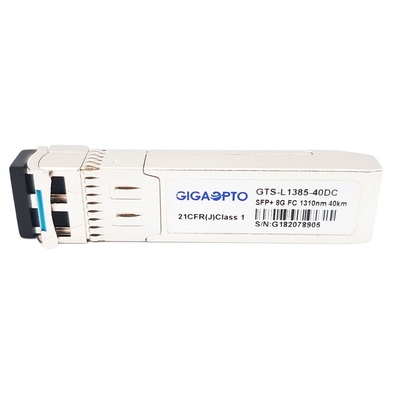

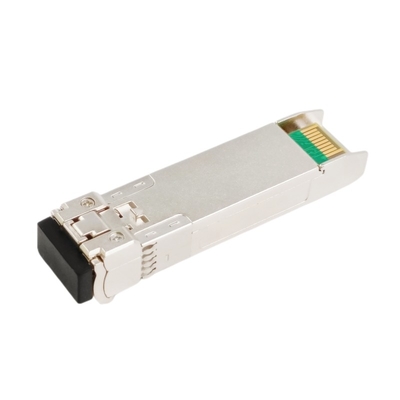

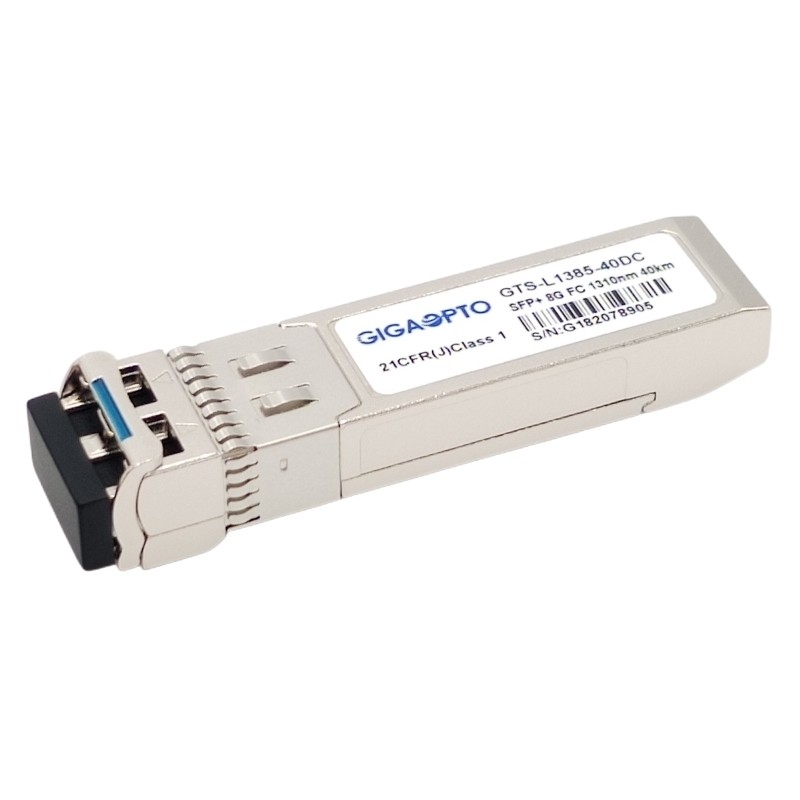

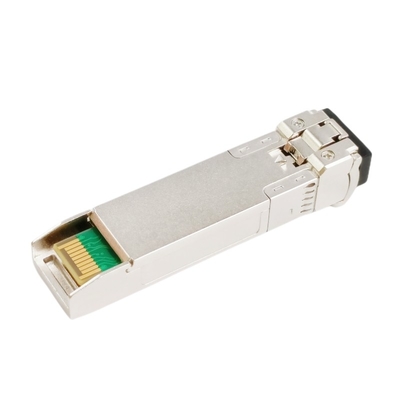

de Zendontvangermodule 8G van het vezelkanaal (8GFC), Compatibel Brokaatnetwerk SFP-8gfc-40, heet-Pluggable
Beschrijving
De zendontvanger van het SFP-8gfc-40 vezelkanaal is de kleine die pluggable module van de vormfactor, wordt ontworpen om 8G Fibre Channel (FC) omhoog te steunen, geschikt voor storage area network (San) verbindingen aan 40km over enige wijzevezel.
De zendersectie neemt een betrouwbare laser van 1310nm op DFB. En die de ontvangerssectie bestaat uit een SPELDfotodiode met een TIA wordt geïntegreerd. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Deze zendontvanger is volledig volgzaam met Multi-Source Overeenkomst van SFP+ (MSA) en FCIA norm fc-pi-4 800-sm-lc-l.
De digitale optische controle (DOM) functies zijn beschikbaar via een periodieke interface met 2 draden, zoals die in sff-8472, die worden gespecificeerd toegang in real time tot apparaten werkende parameters zoals zendontvangertemperatuur verleent, laser bias stroom, optische macht, het ontvangen optische macht en voltage van de zendontvangerlevering overbracht.
De optische zendontvanger van het vezelkanaal is volgzame CE/FCC/RoHS.
Specificatie
| Productnaam | SFP-8gfc-40 | Categorie | Vezelkanaal SFP |
| Verpakking | SFP+ | Bandbreedte | 1.06Gbps ~ 8.5Gbps |
| Centrumgolflengte | 1310nm | Transmissie | 40km |
| Interface | Duplexlc-vergaarbak | Kabeltype | G.652 SMF |
| Zendertype | DFB-Laser | Ontvangerstype | SPELD |
| TX outputmacht (dBm) | 1~4dBm | Ontvangersgevoeligheid | <-15dbm> |
| Diagnostiek | Steun | OEM/ODM | Steun |
| Temperatuurwaaier | 0 aan 70°C (32 aan 158°F) | Garantie | 3 jaar |
| Protocollen | Volgzaam MSA | ||
Eigenschappen
Toepassingen
Prestatiesspecificaties – Elektro
| Parameter | Symbool | Min. | Type. | Maximum | Eenheid | Nota's | |||||
| Zender | |||||||||||
| CML-Input (Verschil) | Vin | 150 | 1200 | mVpp |
Gekoppeld AC input |
||||||
|
Inputac Gemeenschappelijke Wijze Voltage |
0 | 25 | mV | RMS | |||||||
|
Inputimpedantie (Verschil) |
Zin | 85 | 100 | 115 | ohm |
Rin > 100 kohms @ Gelijkstroom |
|||||
|
Differentiële Input S-parameter |
SDD 11 | - | - | -10 | dB | ||||||
|
Verschil aan Gemeenschappelijk Wijzeomzetting |
SCD 11 | - | - | -10 | dB | ||||||
|
Tx_DISABLEinput Hoog voltage – |
V | ||||||||||
| 2 | 3.45 | ||||||||||
|
Tx_DISABLEinput Laag voltage – |
V | ||||||||||
| 0 | 0,8 | ||||||||||
|
Tx_FAULToutput Hoog voltage – |
Vcc+0.3 | V |
Io = 400µA; Gastheer Vcc |
||||||||
| 2 | |||||||||||
|
Tx_FAULToutput Laag voltage – |
0,5 | V | Io = -4.0mA | ||||||||
| 0 | |||||||||||
| Ontvanger | |||||||||||
|
CML-Output (Verschil) |
700 | mVpp |
Gekoppeld AC output |
||||||||
| Vout | 350 | ||||||||||
|
Gemeenschappelijke output AC Wijzevoltage |
0 | 15 | mV | RMS | |||||||
|
Outputimpedantie (Verschil) |
Zout | 90 | 100 | 110 | ohm | ||||||
|
Differentiële Output S-parameter |
BR 22 | - | - | -10 | dB | ||||||
|
Het Voltage van de Rx_LOSoutput – Hoog |
2 | Vcc+0.3 | V |
lo = 400µA; Gastheer Vcc |
|||||||
|
Het Voltage van de Rx_LOSoutput – Laag |
0 | 0,8 | V | lo = -4.0mA | |||||||
| MOD_DEF (2:0) | VoH | 2.5 | V | Met Periodieke identiteitskaart | |||||||
| Volume | 0 | 0,5 | V | ||||||||
Optische prestatiesspecificaties –
| Parameter | Symbool | Min. | Typisch | Max. | Eenheid | ||||
| 9µm de Gesteunde Afstand van de Kerndiameter SMF | 40 | Km | |||||||
| Datasnelheid | 0,614 | 8.5 | Gbps | ||||||
| Zender | |||||||||
| Centrumgolflengte | λC | 1290 | 1310 | 1330 | NM | ||||
| Spectrale Breedte (- 20dB) | Δλ | 1 | NM | ||||||
| De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | ||||||
| Gemiddelde Outputmacht | Steenbolk | 1 | 4 | dBm | |||||
| Uitstervenverhouding | ER | 3.5 | dB | ||||||
| Gemiddelde Macht van VAN Zender | Poff | -30 | dBm | ||||||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | ||||
| TX maak onbruikbaar | Maak onbruikbaar | 2.0 | Vcc+0.3 | V | |||||
| Laat toe | 0 | 0,8 | |||||||
| TX fout | Fout | 2.0 | VCC +0,3 | V | |||||
| Normaal | 0 | 0,8 | |||||||
| TX maak beweren Tijd onbruikbaar | t_off | - | - | 10 | ons | ||||
| TX_DISABLE ontken Tijd | t_on | - | - | 1 | Mej. | ||||
| TX_BISABLE tijd om het terugstellen te beginnen | t_reset | 10 | - | - | ons | ||||
|
Tijd te initialiseren, om te omvatten het terugstellen van TX_FAULT |
- | - | 300 | Mej. | |||||
| t_init | |||||||||
| TX_FAULT van fout aan bewering | t_fault | - | - | 100 | ons | ||||
| Totale Jitter | TJ | - | - | 0,28 | UI (pp) | ||||
| Gegevens Afhankelijke Jitter | DDJ | - | - | 0,1 | UI (pp) | ||||
| Uncorrelated Jitter | UJ | - | - | 0,023 | RMS | ||||
| Ontvanger | |||||||||
| Centrumgolflengte | λ | 1260 | 1565 | NM | |||||
| Gevoeligheid | Pmin | -15 | dBm | ||||||
| Ontvangersoverbelasting | Pmax | 0,5 | dBm | ||||||
| Optisch Terugkeerverlies | ORL | -12 | dB | ||||||
| LOS DE-beweert | LOSD | -18 | dBm | ||||||
| LOS beweert | LOSA | -30 | dBm | ||||||
| LOS | Hoog | 2.0 | VCC +0,3 | V | |||||
| Laag | 0 | 0,8 | |||||||
Mechanische Specificaties
