Productdetails:
|
| Productnaam: | 8GFC SFP-Zendontvanger | Type: | SFP+ |
|---|---|---|---|
| golflengte: | 1310nm | Kabelbereik: | 25Km |
| Component: | DFB+PIN | Interface: | Dubbel-LC |
| Sleutelwoorden: | 8G de Zendontvanger van het vezelkanaal SFP+ | ||
| Markeren: | 25km de Zendontvanger van het Vezelkanaal,DOM Fiber Channel Transceiver,FC zendontvanger |
||
breidde de Lange Golf van 8G FC 25KM SFP+ Zendontvangerdfb+pin 1310nm SMF LC DOM uit
Beschrijving

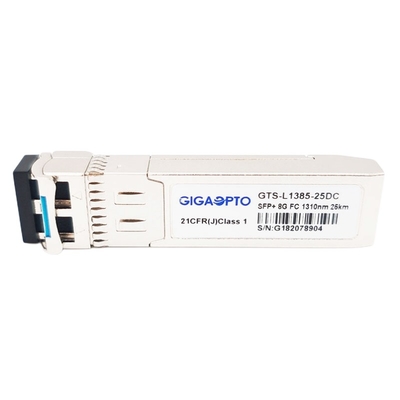

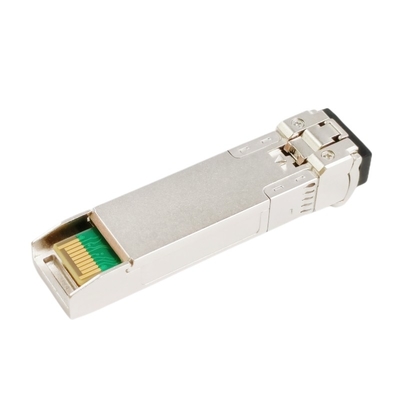

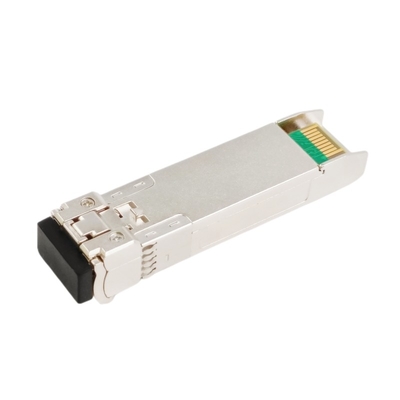

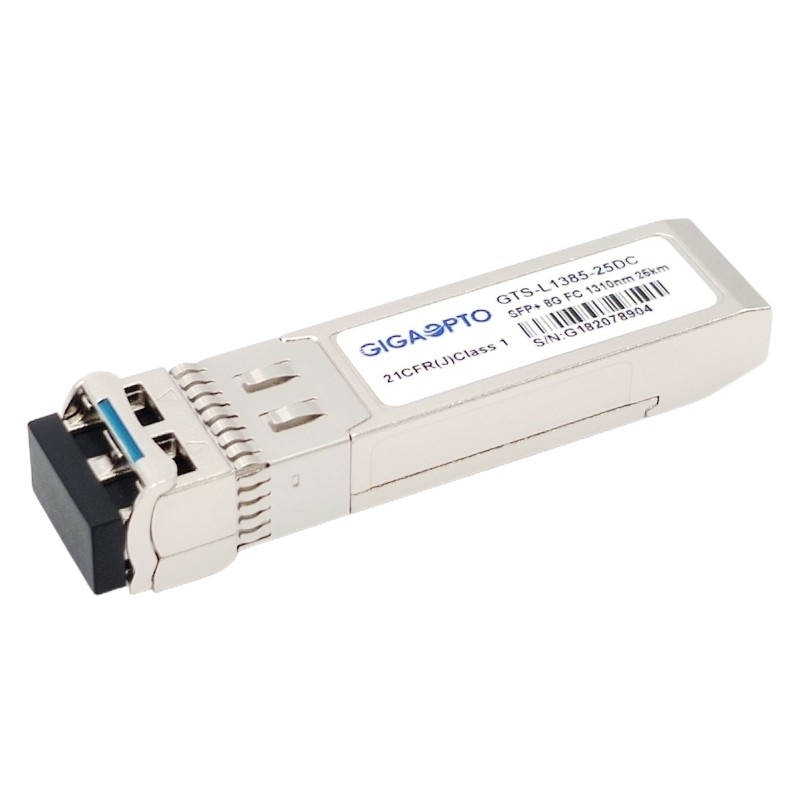

De zendontvangers gts-l1385-25DC worden van 8GFC SFP+ van Gigaopto ontworpen om 8G Fibre Channel (FC) omhoog te steunen, geschikt voor storage area network (San) verbindingen aan 25km over dubbele vezels.
De zendontvanger bestaat uit drie secties: een DFB-laserzender, een SPELDfotodiode die met een trans-impedantievoorversterker wordt geïntegreerd (TIA) en MCU-controleeenheid. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften.
Deze zendontvanger is volledig volgzaam met de Overeenkomst van SFP+ MSA (sff-8431, sff-8432, sff-8472) en FCIA norm fc-pi-4 800-sm-lc-l.
De digitale optische controle (DOM) functies zijn beschikbaar via een periodieke interface met 2 draden, zoals die in sff-8472, die worden gespecificeerd toegang in real time tot apparaten werkende parameters zoals zendontvangertemperatuur verleent, laser bias stroom, optische macht, het ontvangen optische macht en voltage van de zendontvangerlevering overbracht.
De optische zendontvanger van het vezelkanaal is volgzame RoHS en gediplomeerde CE/FCC.
Specificatie
| Vormfactor | SFP+ | Datasnelheid (Gbps) | 8.5Gbps |
| Golflengte | 1310nm | Vezelafstand | 25km |
| Schakelaar | Duplex-LC | Kabeltype | SMF |
| LD-Type | DFB | Ontvangerstype | SPELD |
| Txmacht | -1.0~+3.0dBm | Rxgevoeligheid | <-16> |
| Uitstervenverhouding | >3.5dB | Overbelasting | >0.5dBm |
| Temperatuurwaaier | 0 aan 70°C (32 aan 158°F) | Garantie | 3 jaar |
| OEM/ODM | Gesteund | Protocol | Volgzaam MSA |
| Naleving | IEC/EN 61000-4-2, CEI-60825, FDA 21CFR 1040,10 en 1040,11, RoHS | ||
Eigenschappen
Toepassing
Optische en Elektrokenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | |
| Zender | |||||||
| Centrumgolflengte | λc | 1270 | 1310 | 1350 | NM | ||
| Spectrale Breedte (- 20dB) | Δλ | 1 | NM | ||||
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | - | dB | |||
| Gemiddelde Outputmacht | Steenbolk | -1.0 | +3.0 | dBm | 1 | ||
| Uitstervenverhouding | ER | 3.5 | dB | ||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 180 | 850 | mV | 2 | ||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | ||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | |||
| Laat toe | 0 | 0,8 | V | ||||
|
TX fout |
Fout | 2.0 | Vcc | V | |||
| Normaal | 0 | 0,8 | V | ||||
| Ontvanger | |||||||
| Centrumgolflengte | λc | 1260 | 1600 | NM | |||
| Ontvangersgevoeligheid | -16 | dBm | 3 | ||||
| Ontvangersoverbelasting | 0,5 | dBm | 3 | ||||
| LOS DE-beweert | LOSD | -17 | dBm | ||||
| LOS beweert | LOSA | -30 | dBm | ||||
| LOS Hysterese | 0,5 | dB | |||||
| De Schommelingsverschil van de gegevensoutput | Vout | 300 | 900 | mV | 4 | ||
|
LOS |
Hoog | 2.0 | Vcc | V | |||
| Laag | 0,8 | V | |||||
Nota's:
1. De optische macht wordt gelanceerd in SMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @10312Mbps, BER ≤1×10-12 van PRBS 231-1.
4. Intern AC-Gekoppeld.
Verenigbaarheid
Gts-l1385-25DC van elk van Gigaopto de optische zendontvangermodules open afkomstig zijn, kan worden gecodeerd om volledig te zijn - het compatibele systeem met heersende stromingsapparaten, gelieve naar de volgende vorm, voor meer productenverenigbaarheid te verwijzen, gelieve te voelen vrij om ons te contacteren.
| Overeenkomstig Compatibel Merk/Artikelnummer | |||
| Merk | Artikelnummer | Merk | Artikelnummer |
| Gigaopto | Gts-l1385-25DC | Brokaat | Xbr-000174 |
| HPE | AW538A | ||
