Productdetails:
|
| Productnaam: | de Zendontvanger van 8G FC | Vormfactor: | SFP+ |
|---|---|---|---|
| golflengte: | 850nm | Bereik: | 300m |
| Media: | mmf | Schakelaar: | LC |
| Sleutelwoorden: | 8G vezelkanaal, de Zendontvanger van SFP+ SW | Type: | SW SFP |
| Markeren: | SFP+ de Module van de vezelzendontvanger,850nm de Module van de vezelzendontvanger,SFP+ SW |
||

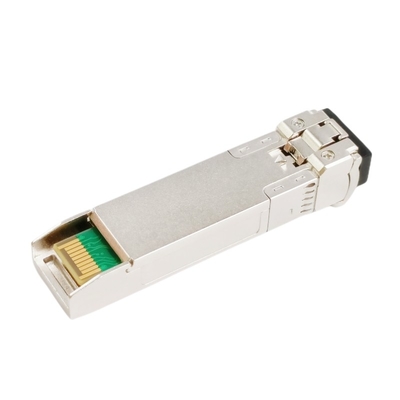

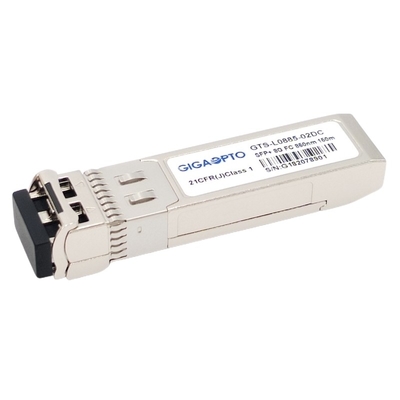

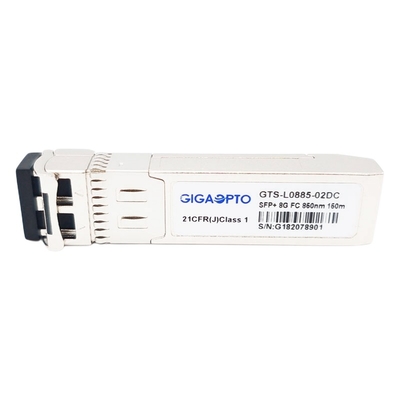

8G de Zendontvanger SFP+, 8/4/2/1G Fibre Channel, 300m van het vezelkanaal
Beschrijving
Deze zendontvanger van 8GFC wordt SFP+ ontworpen voor van de de golfvezel van 8Gbps de korte toepassingen van de het kanaalconnectiviteit, die omhoog verbinding met 300m over een Multi-mode Vezel (MMF) via duplexlc-vergaarbak verzekert. Deze zender van de de hoogste kwaliteits850nm VSCEL Laser van het zendontvangergebruik en PIN Photodiode-ontvanger.
De modules van 8G FC SFP+ SW zijn volgzaam met fc-pi-4 Toer 8,00 en sff-8472 Omwenteling 11,0, en compatibel systeem met sff-8432 en toepasselijke gedeelten van sff-8431 Toer 4,1.
Het steunt 1.0625-8.5 Gbps datasnelheid en dergelijke toepassingen zoals 8G-Vezelkanaal (8.5Gbps), 4G-Vezelkanaal (4.25Gbps), 2G-Vezelkanaal (2.125Gbps), 1G-Vezelkanaal (1.0625Gbps).
De optische zendontvanger is volgzame RoHS en gediplomeerde CE/FCC.
Specificatie
| Vormfactor | SFP+ | Max Data Rate (Gbps) | 8.5Gbps |
| Centrumgolflengte | 850nm | Vezelafstand | 300m |
| Schakelaar | Duplexlc | Media Type | MMF |
| Zendertype | VCSEL | Ontvangerstype | SPELD |
| TX macht | -6~-0.5dBm | Ontvangersgevoeligheid | <-10> |
| Uitstervenverhouding | >3.5dB | Overbelasting | >0.5dBm |
| Temperatuur | 0 aan 70°C (32 aan 158°F) | Digitale Kenmerkend | Gesteund |
| OEM/ODM | Gesteund | Garantie | 3 jaar |
| Naleving | IEC/EN 61000-4-2, CEI-60825, FDA 21CFR 1040,10 en 1040,11, RoHS | ||
Eigenschappen
Toepassing
Optische en Elektrokenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's | |
| Zender | |||||||
| Centrumgolflengte | λc | 840 | 850 | 860 | NM | ||
| Spectrale Breedte (RMS) | Δλ | 0,65 | NM | ||||
| De Verhouding van de zij-wijzeafschaffing | SMSR | - | - | - | dB | ||
| Gemiddelde Outputmacht | Steenbolk | -6.0 | -0.5 | dBm | 1 | ||
| Uitstervenverhouding | ER | 3.0 | dB | ||||
| Het Verschil van de gegevensinvoerschommeling | VIN | 180 | 950 | mV | 2 | ||
| Input Differentiële Impedantie | ZIN | 90 | 100 | 110 | Ω | ||
|
TX maak onbruikbaar |
Maak onbruikbaar | 2.0 | Vcc | V | |||
| Laat toe | 0 | 0,8 | V | ||||
|
TX fout |
Fout | 2.0 | Vcc | V | |||
| Normaal | 0 | 0,8 | V | ||||
| Ontvanger | |||||||
| Centrumgolflengte | λc | 840 | 850 | 860 | NM | ||
| Ontvangersgevoeligheid | -10.5 | dBm | 3 | ||||
| Ontvangersoverbelasting | 0,5 | dBm | 3 | ||||
| LOS DE-beweert | LOSD | -12 | dBm | ||||
| LOS beweert | LOSA | -22 | dBm | ||||
| LOS Hysterese | 0,5 | 4 | dB | ||||
| De Schommelingsverschil van de gegevensoutput | Vout | 500 | 700 | 900 | mV | 4 | |
|
LOS |
Hoog | 2.0 | Vcc | V | |||
| Laag | 0,8 | V | |||||
Nota's:
1. De optische macht wordt gelanceerd in MMF.
2. PECL-AC-Gekoppeld en geëindigde input, intern.
3. Gemeten met een testpatroon @8.5Gbps, BER ≤1×10-12 van PRBS 231-1.
4. Intern AC-Gekoppeld.
Verenigbaarheid
Wordt de optische zendontvanger van elke Gigaopto getest in het gastheerapparaat om interoperabiliteit te verifiëren, en wij beloven 100% volledige verenigbaarheid op het gespecificeerde apparaat met een garantie van 3 jaar.
Voor dit gts-l0885-02DC, gelieve te verwijzen naar de P/N-correspondentielijst. Als u in het kennen van meer verenigbaarheid geinteresseerd bent, bent u altijd welkom om ons te contacteren.
| Overeenkomstig Compatibel Merk/Artikelnummer | |||
| Merk | Artikelnummer | Merk | Artikelnummer |
| Gigaopto | Gts-l0885-02DC | Brokaat | Xbr-000147 |
| Cisco | Ds-SFP-fc8g-SW | HPE | AJ718A |
| Jeneverbes | Qfx-SFP-8gfc-SW | HPE | AJ906A |
| Intel | TXN31118D100000 | HPE | AJ716A |
| IBM | 88Y6416 | ||
Mechanische Afmetingen
