Productdetails:
|
| Pakket: | 1x9 | Snelheid: | 1.25Gbps |
|---|---|---|---|
| Centrumgolflengte: | 1270nm ~ 1610nm | LD-Type: | DFB |
| Schakelaar: | Duplexsc, ST, FC | Leveringsvoltage: | 3.3V of 5V |
| Sleutelwoorden: | de Module van 1x9 1.25Gbps CWDM, 1.25G 40km Optische Zendontvanger | ||
| Markeren: | 40km 1x9 Optische Zendontvanger,de Optische Zendontvanger van 1610nm 1x9,cwdm module |
||

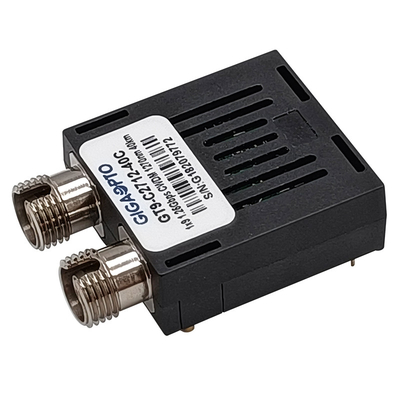

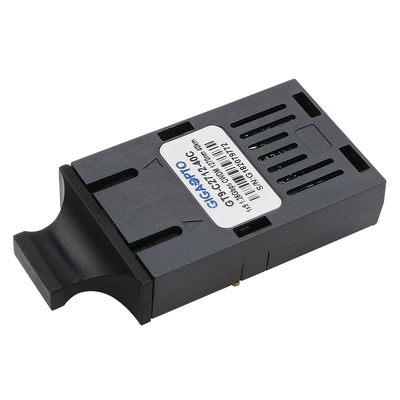

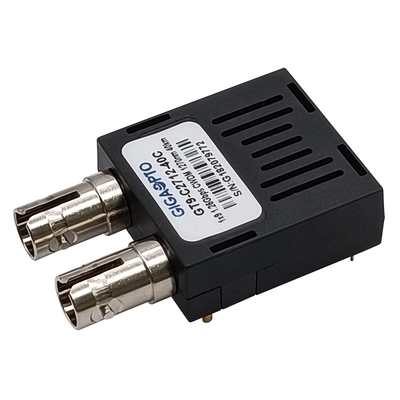

1.25Gbps 1x9 CWDM 1270nm aan 1610nm 40km SMF-Zendontvangermodule LVPECL PECL Duplexsc/st/fc
Beschrijving
De de reeks single-mode 1×9 zendontvangers van GT9-Cxx12-40x van GIGAOPTO zijn lage macht, hoge prestatiesmodules ondersteunend tot 1.25Gb/s datasnelheid voor duplex optische datacommunicaties zoals Gigabit Ethernet en Vezelkanaal.
Deze module van de reekscwdm 1×9 zendontvanger verstrekt 40km transmissieafstand over enige wijzevezel. Er zijn 18 centrumgolflengten beschikbaar bij 1270nm aan 1610nm, met elke stap 20nm.
De zendersectie gebruikt goed een veelvoudige quantumwdm DFB laser en is een klasse 1 laser volgzaam volgens Internationale Veiligheidsnorm CEI-60825. De ontvangerssectie gebruikt een geïntegreerde InGaAs-detectorvoorversterker (IDP) opgezet in een optische kopbal en een het beperken post-versterker IC. Een PECL-logicainterface vereenvoudigt interface aan het externe schakelschema.
Specificatie
| Vormfactor | 1x9 | Bitrate (Gbps) | 1.25Gbps |
| Schakelaar | Dubbel Sc, FC, ST | Maximumafstand | 40km |
| DOM | Nr | Kabeltype | Enige Wijze (SMF) |
| Garantie | 3 jaar | Temperatuurwaaier |
Commercieel 0 aan 70°C (32 aan 158°F) |
| Centrumgolflengte | 1270nm aan 1610nm | Voedingvoltage | 3.3V of 5V |
| Opslagtemperatuur | -40 aan 85°C (- 40 aan 185°F) | Totale Stroom | 300mA |
| Zendertype | DFB | Ontvangerstype | SPELD |
| Optische Outputmacht | -5 aan 0dBm | RX gevoeligheid | <-24dbm> |
| Uitstervenverhouding | >9dB | RX overbelasting | >-3dBm |
| Protocollen | IEEE802.3z | ||
Eigenschappen
Toepassing
Het opdracht geven van tot Informatie
| Artikelnummer | TX (xx=) | Conn. | Voltage | Temperaturen. | Beschrijving |
| GT9-Cxx12-40C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, de Commerciële Zendontvanger van 3.3V/5V |
| GT9-Cxx12-40I | Sc | 3.3V/5V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, de Industriële Zendontvanger van 3.3V/5V | |
| GT9-Cxx12-40C3 | Sc | 3.3V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, de Commerciële Zendontvanger van 3.3V | |
| GT9-Cxx12-40I3 | Sc | 3.3V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, de Industriële Zendontvanger van 3.3V | |
| GT9-Cxx12-40C5 | Sc | 5V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, de Commerciële Zendontvanger van 5V | |
| GT9-Cxx12-40I5 | Sc | 5V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, de Industriële Zendontvanger van 5V | |
| GT9-Cxx12-40CF | FC | 3.3V/5V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, de Commerciële Zendontvanger van 3.3V/5V | |
| GT9-Cxx12-40IF | FC | 3.3V/5V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, de Industriële Zendontvanger van 3.3V/5V | |
| GT9-Cxx12-40CF3 | FC | 3.3V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, de Commerciële Zendontvanger van 3.3V | |
| GT9-Cxx12-40IF3 | FC | 3.3V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, de Industriële Zendontvanger van 3.3V | |
| GT9-Cxx12-40CF5 | FC | 5V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, de Commerciële Zendontvanger van 5V | |
| GT9-Cxx12-40IF5 | FC | 5V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, de Industriële Zendontvanger van 5V | |
| GT9-Cxx12-40CT | ST | 3.3V/5V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, de Commerciële Zendontvanger van 3.3V/5V | |
| GT9-Cxx12-40IT | ST | 3.3V/5V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, de Industriële Zendontvanger van 3.3V/5V | |
| GT9-Cxx12-40CT3 | ST | 3.3V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, de Commerciële Zendontvanger van 3.3V | |
| GT9-Cxx12-40IT3 | ST | 3.3V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, de Industriële Zendontvanger van 3.3V | |
| GT9-Cxx12-40CT5 | ST | 5V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, de Commerciële Zendontvanger van 5V | |
| GT9-Cxx12-40IT5 | ST | 5V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, de Industriële Zendontvanger van 5V |
