Productdetails:
|
| Product Verpakking: | 1x9 CWDM | Datasnelheid: | 1.25Gb/s |
|---|---|---|---|
| Bereik: | 20km | golflengte: | 1270nm aan 1610nm |
| Zendertype: | DFB | Schakelaartype: | Duplexsc, ST, FC |
| Vezelwijze: | Enige Wijze | Sleutelwoorden: | 1x9 1.25Gbps CWDM, 1.25G 1270nm aan 1610nm 20km |
| Markeren: | De Zendontvanger van CWDM 1x9,de Zendontvanger van 1.25Gbps 1x9,De Zendontvangermodule van PECL LVPECL |
||

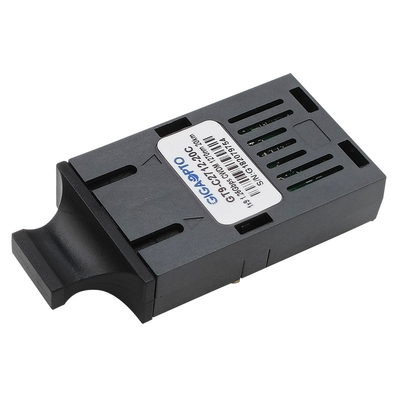

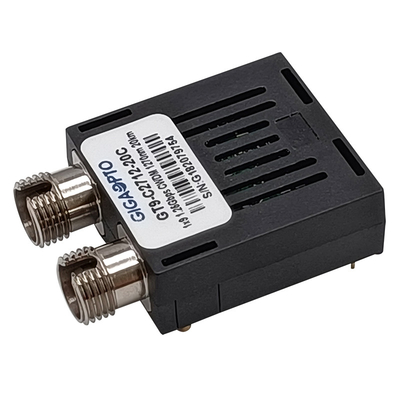

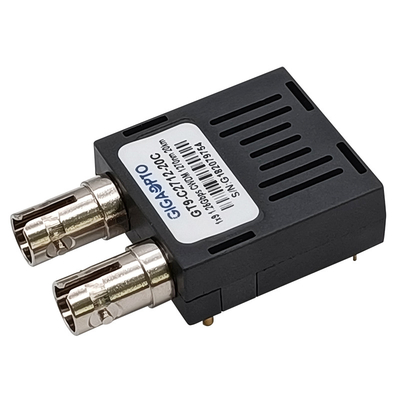

1.25Gbps 1x9 CWDM 1270nm aan 1610nm SMF 20km Duplex de Zendontvangermodule van SC/ST/FC LVPECL PECL
Beschrijving
De de reeks single-mode zendontvangers van GT9-Cxx12-20x van GIGAOPTO zijn lage macht, hoge prestatiescwdm modules voor duplex optische datacommunicaties zoals Gigabit Ethernet en Vezelkanaal. Er zijn achttien centrumgolflengten beschikbaar bij 1270nm aan 1610nm, elke stap 20nm. De zendersectie gebruikt goed een veelvoudige quantumwdm DFB laser, die een Klasse 1 laser overeenkomstig Internationale Veiligheidsnorm CEI-60825 is. De ontvangerssectie gebruikt een geïntegreerde InGaAs-detectorvoorversterker (IDP) opgezet in een optische kopbal en een het beperken post-versterker IC. Een PECL-logicainterface vereenvoudigt interface aan het externe schakelschema.
Specificatie
| Vormtype | 1x9 | Gegevensoverdrachtssnelheid | 1250Mbps |
| Optische Schakelaar | Duplexsc, FC, ST | Afstand | 20km |
| Digitale Diagnostiek | Nr | Media Type | Enige Wijze (SMF) |
| Garantie | 3 jaar | Omgevingstemperatuur |
Commerciële 0 aan 70°C Industriële -40 aan 85°C |
| Centrumgolflengte | 1270nm aan 1610nm | Voedingvoltage | 3.3V of 5V |
| Het solderen Temperatuur | <260> | Huidig | 280mA |
| Zender | DFB-Laser | Ontvangerstype | SPELD |
| Optische Outputmacht | -5 aan 0dBm | Gevoeligheid | <-24dbm> |
| Uitstervenverhouding | >9dB | Verzadiging | >-3dBm |
| Protocollen | ITU G.957, IEEE 802.3AH-2004 | ||
Eigenschappen
Toepassing
Het opdracht geven van tot Informatie
| Artikelnummer | TX (xx=) | Conn. | Voltage | Temperaturen. | Beschrijving |
| GT9-Cxx12-20C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, de Commerciële Zendontvanger van 3.3V/5V |
| GT9-Cxx12-20I | Sc | 3.3V/5V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, de Industriële Zendontvanger van 3.3V/5V | |
| GT9-Cxx12-20C3 | Sc | 3.3V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, de Commerciële Zendontvanger van 3.3V | |
| GT9-Cxx12-20I3 | Sc | 3.3V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, de Industriële Zendontvanger van 3.3V | |
| GT9-Cxx12-20C5 | Sc | 5V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, de Commerciële Zendontvanger van 5V | |
| GT9-Cxx12-20I5 | Sc | 5V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, Sc, de Industriële Zendontvanger van 5V | |
| GT9-Cxx12-20CF | FC | 3.3V/5V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, de Commerciële Zendontvanger van 3.3V/5V | |
| GT9-Cxx12-20IF | FC | 3.3V/5V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, de Industriële Zendontvanger van 3.3V/5V | |
| GT9-Cxx12-20CF3 | FC | 3.3V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, de Commerciële Zendontvanger van 3.3V | |
| GT9-Cxx12-20IF3 | FC | 3.3V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, de Industriële Zendontvanger van 3.3V | |
| GT9-Cxx12-20CF5 | FC | 5V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, de Commerciële Zendontvanger van 5V | |
| GT9-Cxx12-20IF5 | FC | 5V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, FC, de Industriële Zendontvanger van 5V | |
| GT9-Cxx12-20CT | ST | 3.3V/5V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, ST, de Commerciële Zendontvanger van 3.3V/5V | |
| GT9-Cxx12-20IT | ST | 3.3V/5V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, ST, de Industriële Zendontvanger van 3.3V/5V | |
| GT9-Cxx12-20CT3 | ST | 3.3V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, ST, de Commerciële Zendontvanger van 3.3V | |
| GT9-Cxx12-20IT3 | ST | 3.3V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, ST, de Industriële Zendontvanger van 3.3V | |
| GT9-Cxx12-20CT5 | ST | 5V | 0 aan 70°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, ST, de Commerciële Zendontvanger van 5V | |
| GT9-Cxx12-20IT5 | ST | 5V | -40 aan 85°C | 1x9 CWDM, 1.25Gbps, 20km, SMF, ST, de Industriële Zendontvanger van 5V |
