Productdetails:
|
| Vormtype: | 1x9 | Max Data Rate: | 1.25Gbps |
|---|---|---|---|
| Max Reach: | 0.55KM | Centrumgolflengte: | 850nm |
| Optische Componenten: | VCSEL 850nm | Schakelaar: | Duplexsc, ST, FC |
| Vezelwijze: | Multi-mode | Sleutelwoorden: | 1x9 1.25Gbps 850nm 550m, de Optische Zendontvanger van 1x9, Multi-mode 1.25G 1x9 |

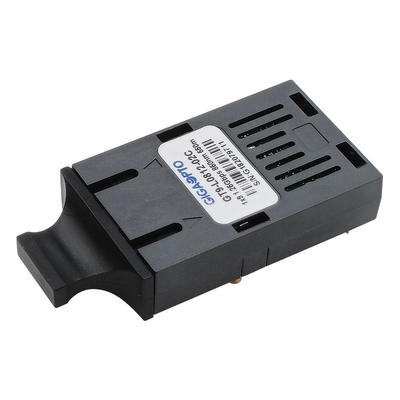

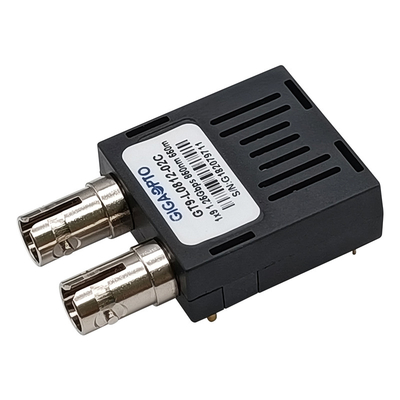

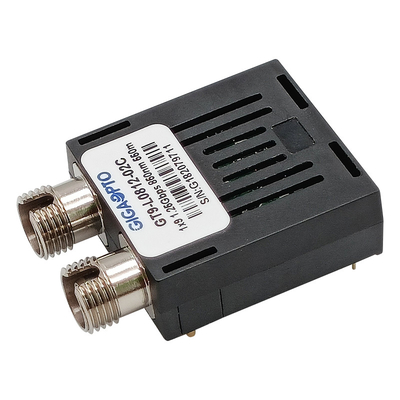

van de de Zendontvangermodule van 1.25Gbps 1x9 Duplexsc ST FC 850nm MMF 550m LVPECL PECL
Beschrijving
De de reeks multi-mode zendontvanger van GT9-L0812-02x van GIGAOPTO is een lage macht, een hoge prestatiesmodule voor tweerichtings periodieke optische datacommunicaties dergelijk Gigabit Ethernet en Fibre Channel. De 1x9-zendontvangers steunen de maximumdiedatasnelheid van 1.25Gb/s, voor multi-mode vezel wordt ontworpen en werkt bij een nominale golflengte van 850nm met een maximumtransmissieafstand van 550m.
De 1x9-zendontvanger bestaat uit drie secties: de zender en ontvangers optische deelverzamelingen, een elektrogedeeltelijke montage, en de pakkethuisvesting die een duplex de schakelaarvergaarbak van Sc of ST of FC-opneemt.
Specificatie
| Product Verpakking | 1x9 | Maximum Datasnelheid (Gbps) | 1.25Gb/s |
| Optische Schakelaar | Duplexsc, FC, ST | Bereik | 550m |
| DDM/DOM | Nr | Media | Multi-Mode Vezel |
| Centrumgolflengte | 850nm | Temperatuur | 0 aan 70°C (32 aan 158°F) |
| Het solderen Temperatuur | <260> | Voedingvoltage | 3.3V of 5V |
| Lasertype | VCSEL | PD Type | SPELD |
| Zendermacht | -9 dBm ~ -3 | Gevoeligheid | <-18dbm> |
| ER | >9dB | Overbelasting | >-3dBm |
| Protocollen | IEEE802.3z, sff-8472, itu-t G.957 | ||
Eigenschappen
Toepassing
Het opdracht geven van tot Informatie
| Artikelnummer | Beschrijving |
| GT9-L0812-02C | 1x9 zendontvangermodule, 1.25Gbps, Sc, Multiwijze 850nm 550m, 3.3V/5V, 0 aan 70°C |
| GT9-L0812-02CF | 1x9 zendontvangermodule, 1.25Gbps, FC, Multiwijze 850nm 550m, 3.3V/5V, 0 aan 70°C |
| GT9-L0812-02CT | 1x9 zendontvangermodule, 1.25Gbps, ST, Multiwijze 850nm 550m, 3.3V/5V, 0 aan 70°C |
| GT9-L0812-02I | 1x9 zendontvangermodule, 1.25Gbps, Sc, Multiwijze 850nm 550m, 3.3V/5V, -40 aan 85°C |
| GT9-L0812-02IF | 1x9 zendontvangermodule, 1.25Gbps, FC, Multiwijze 850nm 550m, 3.3V/5V, -40 aan 85°C |
| GT9-L0812-02IT | 1x9 zendontvangermodule, 1.25Gbps, ST, Multiwijze 850nm 550m, 3.3V/5V, -40 aan 85°C |
| GT9-L0812-02C3 | 1x9 zendontvangermodule, 1.25Gbps, Sc, Multiwijze 850nm 550m, 3.3V, 0 aan 70°C |
| GT9-L0812-02CF3 | 1x9 zendontvangermodule, 1.25Gbps, FC, Multiwijze 850nm 550m, 3.3V, 0 aan 70°C |
| GT9-L0812-02CT3 | 1x9 zendontvangermodule, 1.25Gbps, ST, Multiwijze 850nm 550m, 3.3V, 0 aan 70°C |
| GT9-L0812-02I3 | 1x9 zendontvangermodule, 1.25Gbps, Sc, Multiwijze 850nm 550m, 3.3V, - 40 aan 85°C |
| GT9-L0812-02IF3 | 1x9 zendontvangermodule, 1.25Gbps, FC, Multiwijze 850nm 550m, 3.3V, - 40 aan 85°C |
| GT9-L0812-02IT3 | 1x9 zendontvangermodule, 1.25Gbps, ST, Multiwijze 850nm 550m, 3.3V, -40 aan 85°C |
| GT9-L0812-02C5 | 1x9 zendontvangermodule, 1.25Gbps, Sc, Multiwijze 850nm 550m, 5V, 0 aan 70°C |
| GT9-L0812-02CF5 | 1x9 zendontvangermodule, 1.25Gbps, FC, Multiwijze 850nm 550m, 5V, 0 aan 70°C |
| GT9-L0812-02CT5 | 1x9 zendontvangermodule, 1.25Gbps, ST, Multiwijze 850nm 550m, 5V, 0 aan 70°C |
| GT9-L0812-02I5 | 1x9 zendontvangermodule, 1.25Gbps, Sc, Multiwijze 850nm 550m, 5V, -40 aan 85°C |
| GT9-L0812-02IF5 | 1x9 zendontvangermodule, 1.25Gbps, FC, Multiwijze 850nm 550m, 5V, -40 aan 85°C |
| GT9-L0812-02IT5 |
1x9 zendontvangermodule, 1.25Gbps, ST, Multiwijze 850nm 550m, 5V, -40 aan 85°C |
Spelddefinitie
Typische Toepassingskring
Nota 1: Werkend Voltage: 3.3V
Nota 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Pakketoverzicht
De afmetingen zijn in millimeter. Alle afmetingen zijn ±0.1mm tenzij anders gespecificeerd. (Eenheid: mm)
