Productdetails:
|
| Vormtype: | 1x9 | Gegevens - verbinding: | 155Mb/s |
|---|---|---|---|
| Kabellengte: | 20km | Centrumgolflengte: | 1310nm |
| Lasertype: | Vriespunt | Optische Schakelaar: | Duplexsc, ST, FC |
| Kabeltype: | SMF | Sleutelwoorden: | 1x9 155Mbps 1310nm, 1x9 20km Optische Zendontvanger, 1x9 kiezen ModeOptical-Module uit |
de Zendontvangermodule SMF 20km Duplexsc/st/fc LVPECL PECL van 155Mbps 1310nm 1x9
Beschrijving
De de reeks single-mode zendontvangers van GT9-L1303-20x van GIGAOPTO zijn lage macht, hoge prestatiesmodule voor tweerichtings periodieke optische datacommunicaties zoals SONET oc-3/SDH STM-1 en Snelle Ethernet. Deze modulesteunen van de reeks1x9 zendontvanger tot 20km transmissieafstand over enige wijzevezel bij een nominale golflengte van 1310nm.
De zender neemt een 1310nm-Laser van vriespunt en een bestuurderskring op die PECL-gegevens in het lichte signaal omzet, en de ontvanger neemt een InGaAs/InP-SPELDfotodiode op die het lichte signaal omzetten in een elektrostroom die wordt vergroot en in de compatibele gegevens van PECL geregenereerd.
Deze enige wijzezendontvanger is Klasse 1 laserproduct dat aan CEI 60825 voldoet.
Specificatie
| Product Verpakking | 1x9 | Datasnelheid (Mb/s) | 155Mb/s |
| Schakelaar | Duplexsc, FC, ST | Bereik | 20km |
| DDM/DOM | Nr | Media | Enige Wijzevezel |
| Garantie | 3 jaar | Werkende Temperatuur |
Commercieel 0 aan 70°C (32 aan 158°F) |
| Centrumgolflengte | 1310nm | Voedingvoltage | 3.3V of 5V |
| Het solderen Temperatuur | <260> | Huidig | 300mA |
| LD-Type | Vriespunt | Fotodetector | SPELD |
| Optische Outputmacht | -15 aan -8dBm | Gevoeligheid | <-34dbm> |
| ER | >9dB | Overbelasting | >-3dBm |
| Protocollen | Volgzaam itu-t G.957 | ||
Eigenschappen
Toepassing
Het opdracht geven van tot Informatie
| Artikelnummer | Beschrijving |

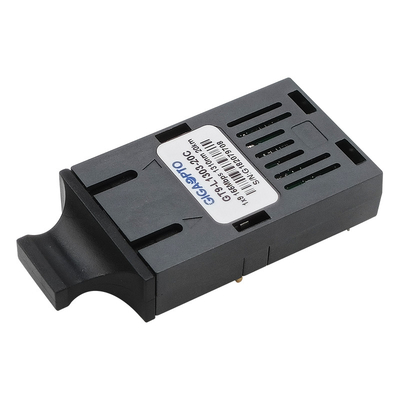

| GT9-L1303-20C | 1x9 zendontvangermodule, 155Mbps, Sc, Enige Wijze 1310nm 20km, 3.3V/5V, 0 aan 70°C |

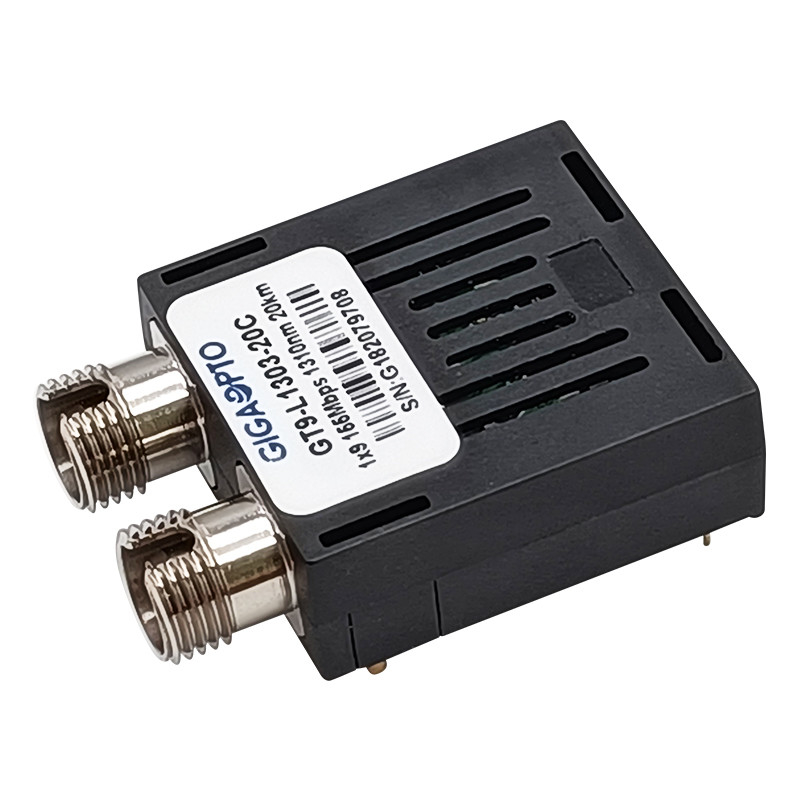

| GT9-L1303-20CF | 1x9 zendontvangermodule, 155Mbps, FC, Enige Wijze 1310nm 20km, 3.3V/5V, 0 aan 70°C |

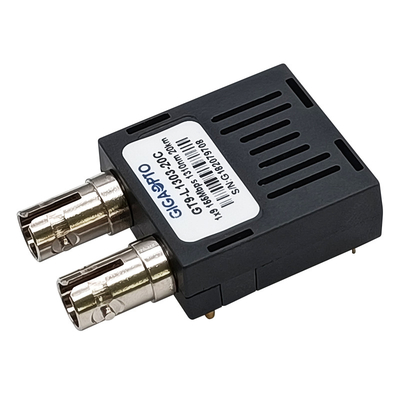

| GT9-L1303-20CT | 1x9 zendontvangermodule, 155Mbps, ST, Enige Wijze 1310nm 20km, 3.3V/5V, 0 aan 70°C |
| GT9-L1303-20I | 1x9 zendontvangermodule, 155Mbps, Sc, Enige Wijze 1310nm 20km, 3.3V/5V, -40 aan 85°C |
| GT9-L1303-20IF | 1x9 zendontvangermodule, 155Mbps, FC, Enige Wijze 1310nm 20km, 3.3V/5V, -40 aan 85°C |
| GT9-L1303-20IT | 1x9 zendontvangermodule, 155Mbps, ST, Enige Wijze 1310nm 20km, 3.3V/5V, -40 aan 85°C |
| GT9-L1303-20C3 | 1x9 zendontvangermodule, 155Mbps, Sc, Enige Wijze 1310nm 20km, 3.3V, 0 aan 70°C |
| GT9-L1303-20CF3 | 1x9 zendontvangermodule, 155Mbps, FC, Enige Wijze 1310nm 20km, 3.3V, 0 aan 70°C |
| GT9-L1303-20CT3 | 1x9 zendontvangermodule, 155Mbps, ST, Enige Wijze 1310nm 20km, 3.3V, 0 aan 70°C |
| GT9-L1303-20I3 | 1x9 zendontvangermodule, 155Mbps, Sc, Enige Wijze 1310nm 20km, 3.3V, - 40 aan 85°C |
| GT9-L1303-20IF3 | 1x9 zendontvangermodule, 155Mbps, FC, Enige Wijze 1310nm 20km, 3.3V, - 40 aan 85°C |
| GT9-L1303-20IT3 | 1x9 zendontvangermodule, 155Mbps, ST, Enige Wijze 1310nm 20km, 3.3V, -40 aan 85°C |
| GT9-L1303-20C5 | 1x9 zendontvangermodule, 155Mbps, Sc, Enige Wijze 1310nm 20km, 5V, 0 aan 70°C |
| GT9-L1303-20CF5 | 1x9 zendontvangermodule, 155Mbps, FC, Enige Wijze 1310nm 20km, 5V, 0 aan 70°C |
| GT9-L1303-20CT5 | 1x9 zendontvangermodule, 155Mbps, ST, Enige Wijze 1310nm 20km, 5V, 0 aan 70°C |
| GT9-L1303-20I5 | 1x9 zendontvangermodule, 155Mbps, Sc, Enige Wijze 1310nm 20km, 5V, -40 aan 85°C |
| GT9-L1303-20IF5 | 1x9 zendontvangermodule, 155Mbps, FC, Enige Wijze 1310nm 20km, 5V, -40 aan 85°C |
| GT9-L1303-20IT5 | 1x9 zendontvangermodule, 155Mbps, ST, Enige Wijze 1310nm 20km, 5V, -40 aan 85°C |
Pin Definition
Typische Toepassingskring
Nota 1: Werkend Voltage: 3.3V of 5V
Nota 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Nota 3: 5V, R1=R3=R5=R7=82R, R2=R4=R6=R8=130R, R9=510R
Pakketoverzicht
De afmetingen zijn in millimeter. Alle afmetingen zijn ±0.1mm tenzij anders gespecificeerd. (Eenheid: mm)
