Productdetails:
|
| Productnaam: | SFP28 25G ER | Datasnelheid: | 25Gbps |
|---|---|---|---|
| golflengte: | 1310nm | Interface: | Duplexlc |
| Bereik: | 40km | Garantie: | van 3 jaar |
| Sleutelwoorden: | 25gbase-ER 40km, Gigabit-Vezel Optische Zendontvanger | ||
| Markeren: | 25GBASE de Optische Zendontvanger van ER SFP28,40km SFP28 Optische Zendontvanger,SFP28 optische Zendontvanger 40km |
||

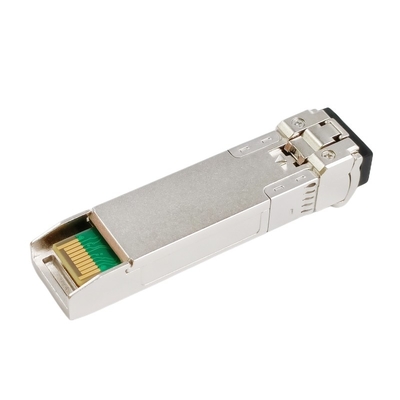

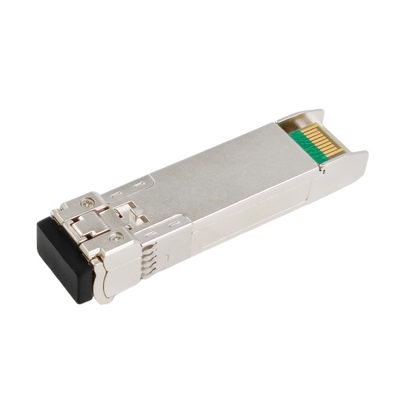

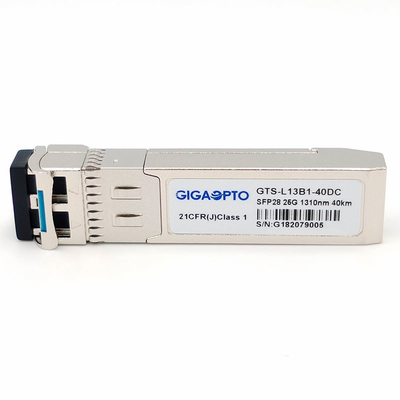

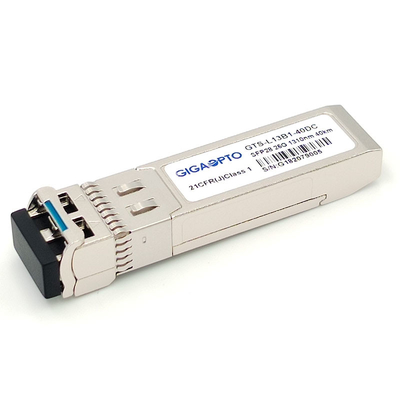

40km Enige de Zendontvangermodule van de Wijzesfp28 25G ER 1310nm Ethernet Vezel Duplexlc DOM van EML + van APD
Beschrijving
De zendontvanger van gts-l13b1-40DC van Gigaopto verstrekt productie 25GBase-ER tot 40km afstand voor optische datacommunicaties zoals Optie 10 van 25G Ethernet en CPRI-. Het is met de de speldschakelaar van SFP+ 20 om heet stopvermogen toe te staan.
Deze module van 25G wordt SFP28 ER ontworpen voor enige wijzevezel en werkt bij een nominale golflengte van 1310 NM. De zendersectie gebruikt goed een veelvoudige quantumdfb laser van 1310nm en is een klasse 1 laser volgzaam volgens Internationale Veiligheidsnorm CEI-60825. De ontvangerssectie gebruikt een geïntegreerde InGaAs-detectorvoorversterker (IDP) opgezet in een optische kopbal en een terugwinning van de klokgegevens van de tariefselectie (CDR) IC.
Het compatibele systeem met sff-8431, sff-8432, het steunt Radio (CPRI/eCPRI), van 25G Ethernet ER en 25G-het protocol van het Vezelkanaal. Het heeft ingebouwde klok en gegevensterugwinning (CDR). De digitale kenmerkende functies zijn beschikbaar via een I2C, zoals die in sff-8472 en sff-8402 worden gespecificeerd.
Specificatie
| Vormfactor | SFP28 | Max Data Rate | 25.78Gbps |
| Golflengte | 1310nm | Max Reach | 40km |
| Schakelaar | Duplexlc | Kabeltype | SMF |
| Zendertype | EML 1310nm | Ontvangerstype | APD |
| TX macht | 0~6dBm | Ontvangersgevoeligheid | <-19dbm> |
| Powerbudget | 19dB | Ontvangersoverbelasting | >-4dBm |
| Machtsconsumptie | ≤1.5W | Uitstervenverhouding | >4dB |
| Kenmerkend | Gesteund | FEC-Functie | Gesteund niet |
| CDR | TX & RX Ingebouwde CDR | Temperatuurwaaier | 0 aan 70°C (32 aan 158°F) |
| OEM/ODM | Gesteund | Garantie | 3 jaar |
| Toepassing | 25G Ethernet, 25G CRPI | ||
| Naleving | IEC/EN 61000-4-2, CEI-60825, FDA 21CFR 1040,10 en 1040,11, RoHS | ||
Eigenschappen
Toepassing
Optische en Elektrokenmerken
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota |
| Zender | ||||||
| Centrumgolflengte | λc | 1295 | 1310 | NM | ||
| Gemiddelde Gelanceerde Macht | Portugal | 0 | +6.0 | dBm | ||
| Gemiddelde Gelanceerde Macht (Laser weg) | Poff | - | - | -30 | dBm | |
| Spectrumbandbreedte (- 20dB) | Dl | - | - | 1 | NM | |
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | - | - | dB | |
| Zender en Verspreidingssanctie | TDP | 1 | dB | |||
| Uitstervenverhouding | ER | 6 | - | dB | ||
| Het Masker van het outputoog | Volgzaam met IEEE 802.3cc | 2 | ||||
| Ontvanger | ||||||
| Input Optische Golflengte | λIN | 1272.55 | - | 1310.19 | NM | |
| Ontvanger gevoeligheid-AVG | PSens | -19 | dBm | 1 | ||
| Ontvanger gevoeligheid-OMA | PSens-OMA | -18.2 | dBm | 1 | ||
| De Macht van de inputverzadiging (Overbelasting) | PSAT | -4 | - | - | dBm | 1 |
| Ontvangersreflectiecoëfficiënt | -26 | dB | ||||
| Los van Signaal beweert | PA | -30 | - | - | dBm | |
| Los van Signaal DE-beweert | PD | - | - | -20 | dBm | |
| LOS - Hysterese | PHys | 0,5 | dB | |||
Nota:
1. BER≤5x10-5
Kenmerken van de hoge snelheids de Elektrointerface
| Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's |
| Zender | ||||||
| Differentiële Inputschommeling | Vin (pp) | 190 | 700 | mV | ||
|
Het differentiële Verlies van de Inputterugkeer (Min) |
RLd (f) |
9.5-0.37f, 0.01≤f<8> |
dB |
|||
| 4.75-7.4log10 (f/14), 8 ≤f<19> | ||||||
|
Verschil aan Gemeenschappelijk de Terugkeerverlies van de Wijzeinput (Min) |
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12> |
dB |
|||
| 15-6 (f/25.78), 12.89≤f<19> | ||||||
| Differentiële Beëindigingswanverhouding | Tm | - | - | 10 | % | |
| Oogbreedte | Ew | - | - | 0,46 | UI | |
| Toegepaste pk-Pk Sinusoïdale Jitter | Ppj | Per IEEE 802.3bm | ||||
| Ooghoogte | Eh | - | 95 | - | mV | |
| Gemeenschappelijk de Wijzevoltage van gelijkstroom | DCv | -350 | - | 2850 | mV | |
| Ontvanger | ||||||
| De differentiële Schommeling van de Gegevensoutput | Vout (pp) | 300 | - | 850 | mV | |
| Oogbreedte | Ew | 0,57 | - | - | UI | |
| Verticale Oogsluiting | Vec | - | - | 5.5 | dB | |
|
Het differentiële Verlies van de Outputterugkeer (Min) |
RLd (F) |
9.5-0.37f, 0.01≤f<8> |
dB |
|||
| 4.75-7.4log10 (f/14), 8 ≤f<19> | ||||||
|
Gemeenschappelijk aan Differentieel de Terugkeerverlies van de Wijzeomzetting (Min) |
RLdc (F) |
22-20 (f/25.78), 0.01≤f<12> |
dB |
|||
| 15-6 (f/25.78), 12.89≤f<19> | ||||||
| Differentiële Beëindigingswanverhouding | Tm | - | - | 10 | % | |
| Overgangstijd, 20% aan 80% | Tr/Tf | 12 | - | - | ps | 20%~80% |
Elektrointerfacekenmerken met lage snelheid
| Parameter | Symbool | Min. | Typisch | Maximum | Eenheid | Nota |
| Zender | ||||||
| Output-Hoge zenderfout | VFaultH | 2 | - | Vcc+0.3 | V | |
| Output-Lage zenderfout | VFaultL | 0 | - | 0,8 | V | |
| De zender maakt Voltagehoogte onbruikbaar | VDisH | 2 | - | Vcc+0.3 | V | |
| De zender maakt Laag Voltage onbruikbaar | VDisL | 0 | - | 0,8 | V | |
| Ontvanger | ||||||
| LOS voltage-Hoge Output | VLOSH | 2 | - | Vcc+0.3 | V | |
| LOS voltage-Lage Output | VLOSL | 0 | - | 0,8 | V | |
Verenigbaarheid
Gts-l13b1-40DC van elk van Gigaopto de optische zendontvangermodules open afkomstig zijn, kan worden gecodeerd om volledig te zijn - het compatibele systeem met heersende stromingsapparaten, gelieve naar de volgende vorm, voor meer productenverenigbaarheid te verwijzen, gelieve te voelen vrij om ons te contacteren.
| Overeenkomstig Compatibel Merk/Artikelnummer | |||
| Compatibel Merk | Artikelnummer | Compatibel Merk | Artikelnummer |
| Gigaopto | Gts-l13b1-40DC | Arista | SFP-25g-ER40 |
| Cisco | SFP-25g-ER-s | Brokaat | 25G-SFP28-ER40 |
| Mellanox | SFP28-25GER-31 | ||
Voor meer van onze 25GBASE-Zendontvangerreeks, gelieve te verwijzen naar de volgende vorm
| P/N | Beschrijving | Golflengte | Bereik | Vezeltype | TX macht (dBm) | Rx Sens. (dBm) | DDM |
| Gts-l08b1-01DC | 25G SR | 850nm | 100m | MMF | -6.4~2.4 | < -10=""> | Y |
| Gts-l08b1-03DC | 25G eSR | 850nm | 300m | MMF | -6.4~2.4 | < -10=""> | Y |
| Gts-l08b1-01MC | het Dubbele Tarief 10/25G van 25G CSR | 850nm | 100m | MMF | -5~2.4 | <-10,3 | Y |
| Gts-l13b1-10DC | 25G LR | 1310nm | 10km | SMF | -4.5~2.5 | <-11> | Y |
| Gts-l13b1-30DC | 25G ER Lite | 1310nm | 30km | SMF | 0~6 | <-19> | Y |
| Gts-l13b1-40DC | 25G ER | 1310nm | 40km | SMF | 0~6 | <-19> | Y |
| Gts-b23b1-10DC | 25G BD LR | 1270/1330nm | 10km | SMF | -2~4 | <-13> | Y |
| Gts-b32b1-10DC | 25G BD LR | 1330/1270nm | 10km | SMF | -2~4 | <-13> | Y |
| Gts-b23b1-20DC | 25G BiDi eLR | 1270/1330nm | 20km | SMF | 0~6 | <-14> | Y |
| Gts-b32b1-20DC | 25G BiDi eLR | 1330/1270nm | 20km | SMF | 0~6 | <-14> | Y |
| Gts-b23b1-40DC | 25G BD ER | 1270/1330nm | 40km | SMF | 0~6 | <-18> | Y |
| Gts-b32b1-40DC | 25G BD ER | 1330/1270nm | 40km | SMF | 0~6 | <-18> | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10km | SMF | 0~6 | <-14> | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10km | SMF | 0~6 | <-14> | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27/C29/C31/C33/C35/C37 | 30km | SMF | 0~6 | <-19> | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47/C49/C51/C53/C55/C57 | 30km | SMF | 0~6 | <-19> | Y |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | 10km | SMF | -2~6 | <-12> | Y |
