Productdetails:
|
Productnaam: | 10G eLR20 | Datasnelheid: | 10Gbps |
---|---|---|---|
Vormfactor: | SFP+ | golflengte: | 1310nm |
Componenten: | DFB+PIN | Transmissie: | 20km |
Schakelaar: | Dubbel-LC | Sleutelwoorden: | SFP+ 10G eLR 20KM, Aangepaste 10GBASE LR20 |
Markeren: | SFP+ enige Wijzevezel SMF,1310nm kies Wijzevezel SMF uit,De module van DDM 20km sfp |

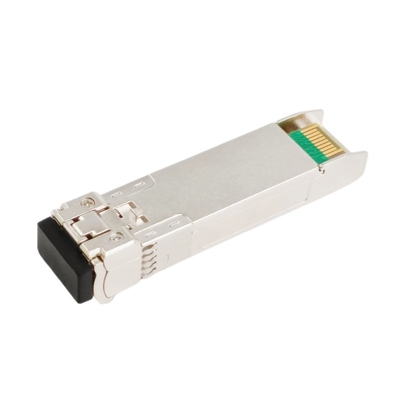

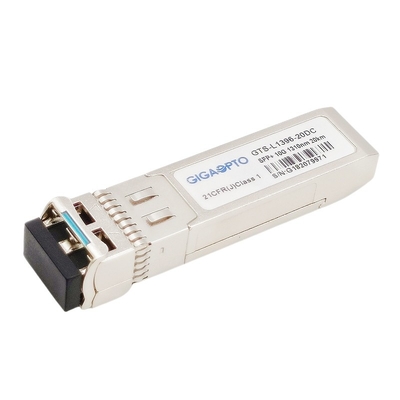

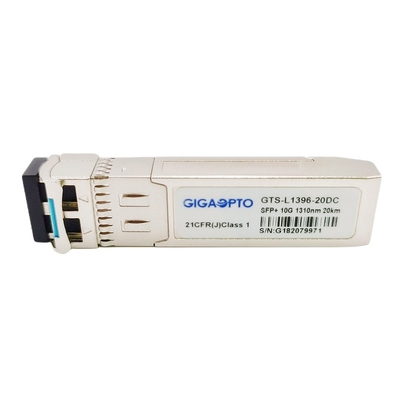

DOM van de de Zendontvangermodule LC van SFP+ 10G eLR 20km SMF
Beschrijving
De de zendontvangermodule wordt van 10G eLR ontworpen voor gebruik in 10 Gigabit Ethernet-verbindingen omhoog met 20km over de dubbele vezel van de bundel enige wijze (SMF) met een duplexschakelaar van LC. Zij zijn volgzaam met sff-8431, sff-8432 en IEEE 802.3ae.
De zendontvanger van 10G eLR SFP+ bestaat uit twee secties: de zendersectie gebruikt goed een veelvoudige quantumdfb laser van 1310nm en is een klasse 1 laser volgzaam volgens Internationale Veiligheidsnorm CEI-60825, het gebruik van de ontvangerssectie een geïntegreerde InGaAs-detectorvoorversterker (IDP) opgezet in een optische kopbal en een het beperken post-versterker IC.
De digitale diagnostiek controle is beschikbaar via een periodieke interface met 2 draden, zoals gespecificeerd in sff-8472.
Kenmerkend lage machtsconsumptie en hoge snelheid, is deze zendontvanger van 10G SFP+ ideaal voor 10 Schakelaars van Gigabit Ethernet (10GbE), Routers, Kaarten van de Netwerkinterface (NICs) en Media Convertors, enz.
Elke zendontvanger is optisch geïnspecteerd en geteste 100% alvorens te verschepen.
Specificatie
Verpakking | SFP plus | Datasnelheid | 10G |
Centrumgolflengte | 1310nm | Max Reach | 20km |
Schakelaartype | Dubbel-LC | Vezeltype | SMF |
LD-Type | DFB-Laser | Ontvangerstype | SPELD |
TX macht | -6 ~ +1dBm | RX gevoeligheid | <-14> |
Macht-begroting | 8.4dB | Uitstervenverhouding | >3.5dB |
Machtsconsumptie | ≤1.0W | RX overbelasting | >0.5dBm |
DOM Support | Gesteund | Temperatuurwaaier | Com. |
OEM/ODM | Gesteund | Garantie | 36 maanden |
Protocollen | IEEE 802.3AE, SFF-8472, SFF-8431, SFF-8432, SFP+ VOLGZAAM MSA, CPRI, ECPRI |
Eigenschappen
Toepassing
Normen
Elektro en Optische Kenmerken
Elektrokenmerken | ||||||
Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's |
Totaal aanbodstroom | ICC | 300 | mA | |||
Zender | ||||||
Voltage van de zender het Differentiële Input | 180 | 1200 | mV | |||
Het Hoge Voltage van de Tx_Faultoutput - | VOH | 2.4 | Vcc | V | LVTTL | |
Het Lage Voltage van de Tx_Faultoutput - | Volume | 0 | 0,4 | V | LVTTL | |
Het Hoge Voltage van de Tx_Disableinput - | VIH | 2 | Vcc | V | LVTTL | |
Het Lage Voltage van de Tx_Disableinput - | VIL | 0 | 0,8 | V | LVTTL | |
Input Differentiële Impedantie | 90 | 100 | 110 | Ω | ||
Ontvanger | ||||||
Voltage van de ontvangers het Differentiële Output | 300 | 850 | mV | |||
Elektrokenmerken | ||||||
Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's |
LOS Hoog Outputvoltage - | VOH | 2.4 | Vcc | V | LVTTL | |
LOS Laag Outputvoltage - | Volume | 0 | 0,4 | V | LVTTL | |
Output Differentiële Impedantie | 90 | 100 | 110 | Ω |
Optische Zenderkenmerken | ||||||
Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's |
Gemiddelde Outputmacht | STEENBOLK | -6 | +1 | dBm | ||
Centrumgolflengte | λc | 1290 | 1310 | 1330 | NM | |
Spectrale Breedte (- 20dB) | ∆λ | 1 | NM | |||
De zijverhouding van de Wijzeafschaffing | SMSR | 30 | dB | |||
Uitstervenverhouding | ER | 3.5 | dB | |||
Relatief Intensiteitslawaai | RIN | -128 | dB/Hz | |||
Optische Stijgings/Daling Tijd | TR/TF | 28 | 50 | ps | ||
Zender en Verspreidingssanctie | TDP | 3.2 | dB | |||
Zender VAN Macht | POFF | -45 | dBm | |||
Het Diagram van het outputoog | Leeft IEEE802.3ae na | |||||
Optische Ontvangerskenmerken | ||||||
Parameter | Symbool | Min | Typisch | Maximum | Eenheid | Nota's |
Centrumgolflengte | λc | 1260 | 1610 | NM | ||
Ontvangersgevoeligheid | PSEN | -14.4 | dBm | 1 | ||
De Macht van de inputverzadiging (Overbelasting) | PSAT | 0,5 | dBm | |||
Ontvangersreflectiecoëfficiënt | -12 | dB | ||||
LOS DE-beweert Niveau | LOSD | -17 | dBm | |||
LOS beweert Niveau | LOSA | -30 | dBm | |||
LOS hysterese | HYS | 0,5 | 6 | dB |
Nota 1. Gemetenmetprbs231-1 patroon, @10.3125Gbps, ER=4dB, BER=1x10-12.
Pakketoverzicht
De afmetingen zijn in millimeter. Alle afmetingen zijn ±0.1mm tenzij anders gespecificeerd. (Eenheid: mm)
